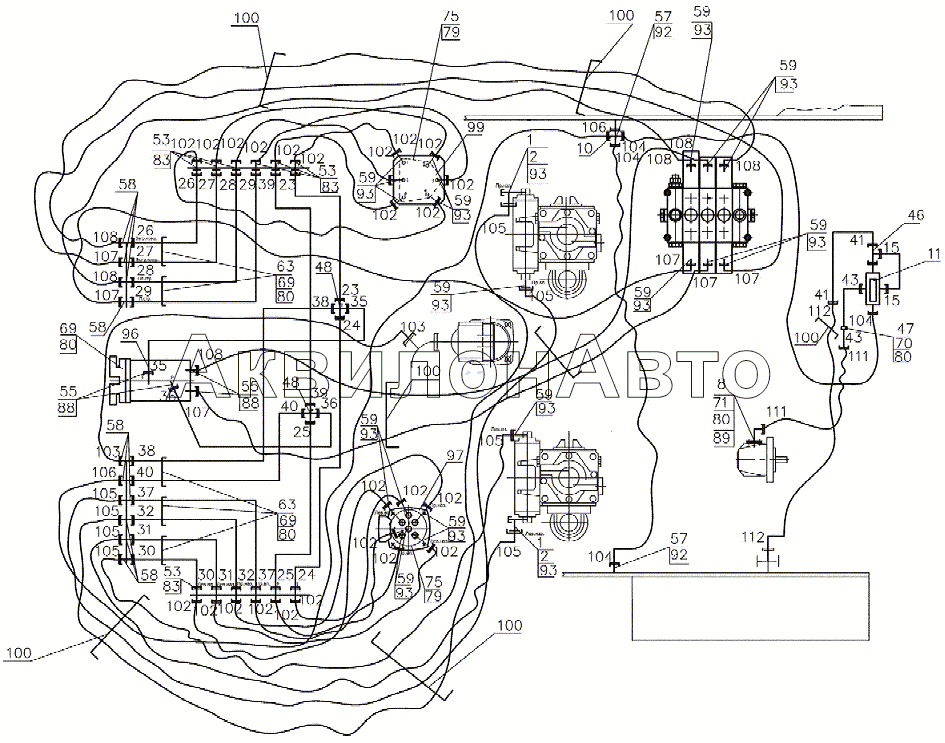

208А-44.10.000 Гидросистема управления. Схема гидравлическая соединений
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 208А-44.10.050 | Угольник поворотный | 2 шт |
|
| 2 | 208А-44.10.070 | Включатель | 2 шт |
|
| 8 | 208А-45.10.060 | Фланец | 1 шт |
|
| 10 | 208А-45.10.110 | Соединение | 1 шт |
|
| 11 | 208А-45.10.140 | Гидропанель | 1 шт |
|
| 15 | 208А-45.10.420 | Трубопровод | 1 шт |
|
| 23 | 208А-45.10.060-04 | Трубопровод | 1 шт |
|
| 23 | 208А-45.10.060-04 | Трубопровод | 1 шт |
|
| 24 | 208А-45.10.070-04 | Трубопровод | 1 шт |
|
| 25 | 208А-45.10.080-04 | Трубопровод | 1 шт |
|
| 26 | 208А-45.10.090-04 | Трубопровод | 1 шт |
|
| 27 | 208А-45.10.100-04 | Трубопровод | 1 шт |
|
| 28 | 208А-45.10.110-04 | Трубопровод | 1 шт |
|
| 29 | 208А-45.10.120-04 | Трубопровод | 1 шт |
|
| 30 | 208А-45.10.130-04 | Трубопровод | 1 шт |
|
| 31 | 208А-45.10.140-04 | Трубопровод | 1 шт |
|
| 32 | 208А-45.10.150-04 | Трубопровод | 1 шт |
|
| 35 | 208А-45.10.180-04 | Трубопровод | 1 шт |
|
| 36 | 208А-45.10.190-04 | Трубопровод | 1 шт |
|
| 37 | 208А-45.10.200-04 | Трубопровод | 1 шт |
|
| 38 | 208А-45.10.210-04 | Трубопровод | 1 шт |
|
| 39 | 208А-45.10.220-04 | Трубопровод | 1 шт |
|
| 40 | 208А-45.10.230-04 | Трубопровод | 1 шт |
|
| 41 | 208А-45.10.240-04 | Трубопровод | 1 шт |
|
| 43 | 208А-45.10.460-04 | Трубопровод | 1 шт |
|
| 46 | ТО-28А.06.09.070 | Тройник | 1 шт |
|
| 47 | 208-43.05.023 | Колодка | 2 шт |
|
| 48 | 208-43.10.002 | Крестовина | 2 шт |
|
| 53 | 208А-50.25.002 | Угольник | 12 шт |
|
| 55 | УДГ1-01.01.002 | Штуцер | 4 шт |
|
| 57 | УДГ1-01.02.018 | Штуцер | 2 шт |
|
| 58 | УДГ1-01.05.001 | Штуцер | 10 шт |
|
| 59 | УДГ1-01.17.001 | Штуцер | 20 шт |
|
| 63 | УДГ1-17.01.001 | Колодка | 5 шт |
|
| 69 | М8-6gх25.56.0115 | Болт | 8 шт |
|
| 70 | М8-6gх30.56.0115 | Болт | 1 шт |
|
| 71 | М8-6gх45.56.0115 | Болт | 4 шт |
|
| 75 | ВМ6-6gx12.46.0115 | Винт | 8 шт |
|
| 79 | 6.65Г.0115 | Шайба | 8 шт |
|
| 80 | 8.65Г.0115 | Шайба | 13 шт |
|
| 83 | М14 | Контргайка | 12 шт |
|
| 88 | 011-014-19-2-2 | Кольцо | 4 шт |
Розница
0.40 руб.
В наличии
В корзину
|
| 89 | 021-025-25-2-2 | Кольцо | 1 шт |
Розница
0.60 руб.
В наличии
В корзину
|
| 92 | 12 АО | Прокладка | 2 шт |
|
| 93 | 14АО | Прокладка | 24 шт |
|
| 96 | 111BFM | Блок управления | 1 шт |
|
| 97 | HPCJ3G21ESS043000 | Блок управления | 1 шт |
|
| 99 | HC-RCX-02 A22MB (AO1 MA)x3 F 00F-00R3 WF 53 RA G02 | Блок управления | 1 шт |
|
| 100 | TKUV 20/5 | Кабельная стяжка | 8 шт |
|
| 102 | 1SN NP6x550 A 60 A60 | Рукав | 12 шт |
|
| 103 | 1SN NP6x1050 A60A61 | Рукав | 1 шт |
|
| 104 | 1SN NP6x1150 A60A61 | Рукав | 2 шт |
|
| 105 | 1SN NP6x1500 A60A61 | Рукав | 4 шт |
|
| 106 | 1SN NP6x2000 A60A60 | Рукав | 1 шт |
|
| 107 | 1SN NP6x2400 A60A61 | Рукав | 3 шт |
|
| 108 | 1SN NP6x2500 A60A61 | Рукав | 3 шт |
|
| 111 | 2SN NP13x450 A60A61 | Рукав | 1 шт |
|
| 112 | 2SN NP13x650 A60A60 | Рукав | 1 шт |
|
