Артикул |
Наименование детали |
Кол-во в узле |

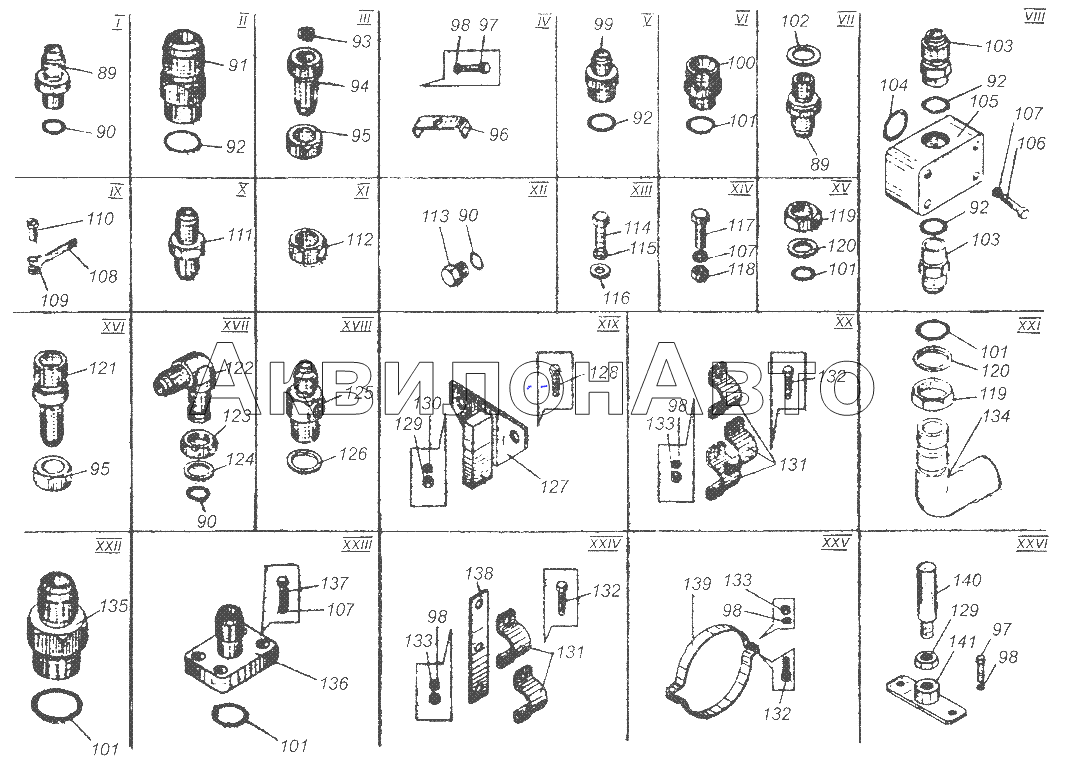

| 89 |
КС-3577.83.027 |
Штуцер
|
12 шт
|
|
| 90 |
[Кольцо 011-015-25-2-2 ГОСТ9833-73] |
Кольцо 011-015-25-2-2 ГОСТ9833-73
|
17 шт
|
|
| 91 |
КС-3577.84.008 |
Штуцер
|
12 шт
|
|
| 92 |
[Кольцо 021-025-25-2-2 ГОСТ9833-73] |
Кольцо 021-025-25-2-2 ГОСТ9833-73
|
14 шт
|
|
| 93 |
КС-3577.83.094-1 |
Шайба
|
2 шт
|
|
| 94 |
КС-3577.84.034 |
Штуцер
|
2 шт
|
|
| 95 |
КС-3577.83.018 |
Гайка
|
3 шт
|
|
| 96 |
КС-3577.84.016 |
Скоба
|
1 шт
|
|
| 97 |
[Болт М8х20.46.019 ГОСТ7798-70 (СТП153-12)] |
Болт М8х20.46.019 ГОСТ7798-70 (СТП153-12)
|
5 шт
|
|
| 98 |
[Шайба 8.65Г.019 ГОСТ6402-70 (СТП213-05)] |
Шайба 8.65Г.019 ГОСТ6402-70 (СТП213-05)
|
13 шт
|
|
| 99 |
КС-3577-3.84.002 |
Штуцер
|
2 шт
|
|
| 100 |
КС-35.77.84.027 |
Штуцер
|
2 шт
|
|
| 101 |
[Кольцо 030-035-30-2-2 ГОСТ9833-73] |
Кольцо 030-035-30-2-2 ГОСТ9833-73
|
16 шт
|
|
| 102 |
КС-3577.83.004 |
Шайба
|
2 шт
|
|
| 103 |
КС-3577.84.008 |
Штуцер
|
12 шт
|
|
| 104 |
[Кольцо 036-044-46-2-2 ГОСТ9833-73] |
Кольцо 036-044-46-2-2 ГОСТ9833-73
|
3 шт
|
|
| 105 |
КС-3577.84.001 |
Фланец
|
1 шт
|
|
| 106 |
[Болт М12х55.46.019 ГОСТ7798-70 (СТП153-38)] |
Болт М12х55.46.019 ГОСТ7798-70 (СТП153-38)
|
4 шт
|
|
| 107 |
[Шайба 12.65Г.019 ГОСТ6402-70 (СТП213-07)] |
Шайба 12.65Г.019 ГОСТ6402-70 (СТП213-07)
|
18 шт
|
|
| 108 |
КС-3577.83.162-01 |
Лента
|
6 шт
|
|
| 109 |
КС-3577.02.102 |
Пряжка
|
6 шт
|
|
| 110 |
КС-3677.83.161 |
Ось
|
6 шт
|
|
| 111 |
КС-3577.83.003 |
Штуцер
|
1 шт
|
|
| 112 |
КС-3577.84.055 |
Гайка
|
7 шт
|
|
| 113 |
КС-3577.84.719 |
Пробка
|
1 шт
|
|
| 114 |
[Болт М18х35.46.019 ГОСТ7798-70 (СТП153-102)] |
Болт М18х35.46.019 ГОСТ7798-70 (СТП153-102)
|
4 шт
|
|
| 115 |
[Шайба 18.65Г.019 ГОСТ6402-70 (СТП213-16)] |
Шайба 18.65Г.019 ГОСТ6402-70 (СТП213-16)
|
4 шт
|
|
| 116 |
[Шайба 18.02.019 ГОСТ11371-78 (СТП211-10)] |
Шайба 18.02.019 ГОСТ11371-78 (СТП211-10)
|
4 шт
|
|
| 117 |
[Болт М12х35.46.019 ГОСТ7798-70 (СТП153-34)] |
Болт М12х35.46.019 ГОСТ7798-70 (СТП153-34)
|
2 шт
|
|
| 118 |
[Гайка М12.5.019 ГОСТ5915-70 (СТП188206)] |
Гайка М12.5.019 ГОСТ5915-70 (СТП188206)
|
2 шт
|
|
| 119 |
КС-3677.84.024 |
Гайка
|
4 шт
|
|
| 120 |
КС-3577.83.002 |
Шайба
|
4 шт
|
|
| 121 |
КС-3577.83.016 |
Штуцер
|
1 шт
|
|
| 122 |
КС-3577.84.011 |
Угольник
|
4 шт
|
|
| 123 |
КС-3577.83.008 |
Гайка
|
4 шт
|
|
| 124 |
КС-3577.83.009 |
Шайба
|
4 шт
|
|
| 125 |
КС-3577.83.606 |
Штуцер
|
2 шт
|
|
| 126 |
КС-3577.83.043 |
Шайба
|
2 шт
|
|
| 127 |
КС-3577.84.520 |
Поводок
|
1 шт
|
|
| 128 |
[Болт М16Х30.46.019 ГОСТ7798-70 (СТП153-42)] |
Болт М16Х30.46.019 ГОСТ7798-70 (СТП153-42)
|
2 шт
|
|
| 129 |
[Гайка М16.5.019 ГОСТ5915-70 (СТП188-07)] |
Гайка М16.5.019 ГОСТ5915-70 (СТП188-07)
|
4 шт
|
|
| 130 |
[Шайба 16.65Г.019 ГОСТ6402-70 (СТП213-08)] |
Шайба 16.65Г.019 ГОСТ6402-70 (СТП213-08)
|
2 шт
|
|
| 131 |
У3.04.83.004 |
Скоба
|
5 шт
|
|
| 132 |
[Болт М8х25.46.019 ГОСТ7798-70 (СТП153-13)] |
Болт М8х25.46.019 ГОСТ7798-70 (СТП153-13)
|
6 шт
|
|
| 133 |
[Гайка М8.5.019 ГОСТ5915-70 (СТП188-04)] |
Гайка М8.5.019 ГОСТ5915-70 (СТП188-04)
|
8 шт
|
|
| 134 |
КС-3562А.60.001-1 |
Угольник
|
3 шт
|
|
| 135 |
КС-3577.83.045 |
Штуцер
|
8 шт
|
|
| 136 |
КС-3577.84.480 |
Фланец
|
1 шт
|
|
| 137 |
[Болт М32х30.46.019 ГОСТ7798-70 (СТП153-33)] |
Болт М32х30.46.019 ГОСТ7798-70 (СТП153-33)
|
4 шт
|
|
| 138 |
КС-3577.84.042 |
Лист
|
1 шт
|
|
| 139 |
КС-3577.84.045 |
Хомут
|
1 шт
|
|
| 140 |
КС-3577.84.013 |
Винт
|
1 шт
|
|
| 141 |
КС-3577.84.470 |
Кронштейн
|
2 шт
|
|
