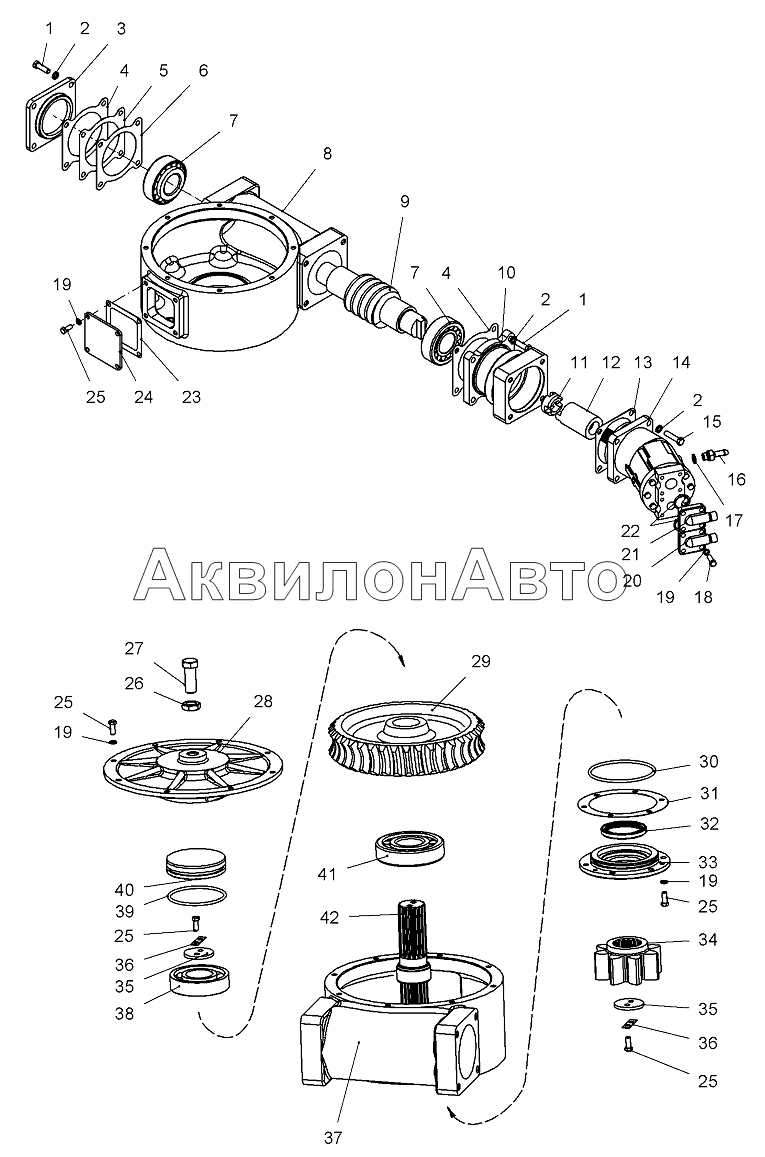

Редуктор 225.67.09.00.000-02

Шарнир гидравлический 225.67.06.00.00.000-04

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	БолтM12-6gx40.58.016	Болт	8 шт
2	Шайба12.65Г.016	Шайба 12.65Г.016	12 шт
3	225.67.09.00.004	Крышка	1 шт
4	225.07.05.00.014	Прокладка	3 шт
5	225.07.05.00.016	Прокладка	2 шт
6	225.07.05.00.016-01	Прокладка	8 шт
7	7611К1	Подшипник 7611К1	2 шт
8	225.67.09.00.001	Корпус	1 шт
9	225.67.02.00.001	Вал	1 шт
10	225.67.09.02.000	Переходник	1 шт	Нет Подписаться
11	225.07.00.00.029	Втулка	1 шт
12	225.07.00.00.027	Втулка	1 шт
13	200.07.00.00.016	Прокладка	2 шт
14	MBF10.4.56.00.06N	Гидромотор аксиально-поршневой	1 шт
15	БолтM12-6gx50.58.016	Болт	4 шт
16	225.67.09.00.009	Штуцер	1 шт
17	Прокладка18М3	Прокладка	1 шт
18	БолтM10-6gx30.58.016	Болт	8 шт
19	Шайба10.65Г.016	Шайба	26 шт
20	225.67.09.00.011-01	Патрубок	1 шт
21	225.67.09.00.011	Патрубок	1 шт
22	036-042-36-2-2	Кольцо 036-042-36-2-2	2 шт	Розница 1.10 руб. Нет Подписаться
23	225.07.05.00.015	Прокладка	2 шт
24	225.07.05.00.013	Крышка	1 шт
25	БолтM10-6gx25.58.016	Болт M10-6gx25.58.016	22 шт
26	ГайкаM24x2-6Н.6.016	Гайка M24x2-6Н.6.016	1 шт
27	БолтM24x2-6gx60.58.016	Болт M24x2-6gx60.58.016	1 шт
28	225.67.09.03.000	Крышка	1 шт
29	225.67.09.00.005	Колесо червячное	1 шт	225.67.09.00.005 Колесо червячное Розница 901.00 руб. Менее 10 шт В корзину
30	Манжета1.2-75x100-1	Манжета 1.2-75x100-1	1 шт
31	140-150-58-2-2	Кольцо 140-150-58-2-2	1 шт	Розница 5.50 руб. Нет Подписаться
32	225.67.09.00.003	Прокладка	3 шт
33	225.67.09.00.002	Крышка	1 шт
34	225.67.09.00.007	Шестерня	1 шт	225.67.09.00.007 Шестерня Розница 218.00 руб. Менее 10 шт В корзину
35	225.07.05.00.023	Шайба	2 шт
36	225.07.05.00.022	Шайба	2 шт
37	225.67.09.00.001	Корпус	1 шт
38	312А	Подшипник 312А	1 шт
39	120-130-58-2-2	Кольцо 120-130-58-2-2	1 шт	Розница 2.70 руб. Нет Подписаться
40	225.07.05.00.010	Стакан	1 шт
41	42412	Подшипник 42412	1 шт	Нет Подписаться
42	225.69.09.01.000	Вал	1 шт
