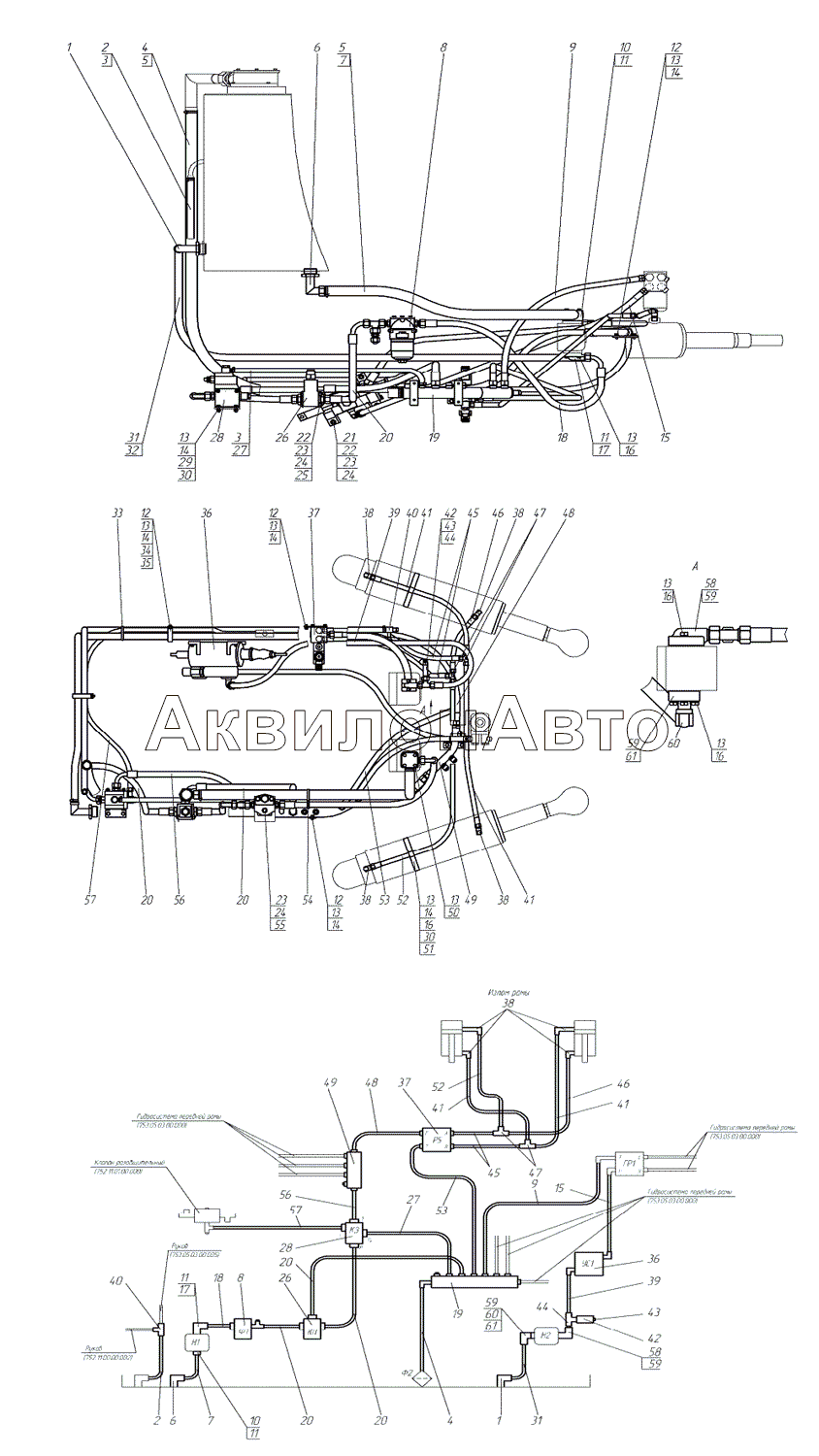

Гидросистема рамы подмоторной 752.05.01.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 752.05.01.07.000 | Угольник | 1 шт |
|
| 2 | 752.05.01.00.003 | Рукав 16х25-1,6 L=1650 | 1 шт |
|
| 3 | NORMA16-27 | Хомут червячный «NORMA»16-27 | 4 шт |
|
| 4 | 752.05.01.00.008 | Рукав Рукав 32х43-1,6 L=3000 | 1 шт |
|
| 5 | NORMA32-50 | Хомут червячный "NORMA" 32-50 | 4 шт |
|
| 6 | 286.05.08.00.000 | Угольник | 1 шт |
|
| 7 | 752.05.01.00.007 | Рукав 32х43-1,6 L=950 | 1 шт |
|
| 8 | 257.05.01.02.000 | Фильтр напорный | 1 шт |
Нет
Подписаться
|
| 9 | РВД 12.28.1250.М22х1,5 | РВД 12.28.1250.М22х1,5 | 1 шт |
|
| 10 | 257.05.01.00.003 | Патрубок | 1 шт |
|
| 11 | 036-042-36-2-2 | Кольцо 036-042-36-2-2 | 2 шт |
Розница
1.10 руб.
Нет
Подписаться
|
| 12 | Болт М8х16 | Болт М8х16 | 10 шт |
|
| 13 | Шайба 8 65Г | Шайба 8 65Г | 28 шт |
|
| 14 | Шайба С. 8х1,4 | Шайба С. 8х1,4 | 14 шт |
|
| 15 | РВД 12.28.1450.М22х1,5 | РВД 12.28.1450.М22х1,5 | 1 шт |
|
| 16 | Болт М8х30 | Болт М8х30 | 12 шт |
|
| 17 | 257.05.01.00.001 | Патрубок | 1 шт |
|
| 18 | РВД 16.25.1050.М26х1,5.0/90 | РВД 16.25.1050.М26х1,5.0/90 | 1 шт |
|
| 19 | 752.05.01.03.000 | Коллектор сливной | 1 шт |
|
| 20 | РВД 16.25.650.М26х1,5.0/90 | РВД 16.25.650.М26х1,5.0/90 | 3 шт |
|
| 21 | Болт М10х40 | Болт М10х40 | 4 шт |
|
| 22 | Гайка М10-6Н.5 | Гайка М10-6Н.5 | 4 шт |
|
| 23 | Шайба 10 65Г | Шайба 10 65Г | 9 шт |
|
| 24 | Шайба С. 10.02 | Шайба С. 10.02 | 9 шт |
|
| 25 | Болт М10х75 | Болт М10х75 | 2 шт |
|
| 26 | 752.05.01.05.000 | Клапан предохранительный | 1 шт |
|
| 27 | 752.05.01.00.001 | Рукав Рукав 12х20-1,6 L=900 | 1 шт |
|
| 28 | 752.05.01.06.000 | Клапан зарядки | 1 шт |
|
| 29 | Болт М8х25 | Болт М8х25 | 2 шт |
|
| 30 | Гайка М8-6Н.5 | Гайка М8-6Н.5 | 4 шт |
|
| 31 | 752.05.01.00.005 | Рукав 20х29-1,6 L=2600 | 2 шт |
|
| 32 | NORMA20-32 | Хомут червячный "NORMA" 20-32 | 2 шт |
|
| 33 | Хомут пластиковый 200 мм черный | Хомут пластиковый 200 мм черный | 4 шт |
|
| 34 | 257.05.01.00.004 | Хомут | 2 шт |
|
| 35 | 257.05.01.00.008 | Трубка 305 ТВ-40, 16 L=210 | 2 шт |
|
| 36 | 752.05.01.04.000 | Гидроусилитель сцепления | 1 шт |
|
| 37 | 752.05.01.01.000 | Гидрораспределитель | 1 шт |
|
| 38 | 724.05.00.00.002 | Угольник | 4 шт |
|
| 39 | РВД 12.28.1450.М22х1,5.0/90 | РВД 12.28.1450.М22х1,5.0/90 | 1 шт |
|
| 40 | 237.05.01.16.000 | Тройник | 1 шт |
|
| 41 | РВД 10.33.850.М18х1,5 | РВД 10.33.850.М18х1,5 | 2 шт |
|
| 42 | 257.05.01.06.000 | Штуцер переходной | 1 шт |
|
| 43 | "SMK-20G1/4""-РС" | Измерительная муфта SMK-20G1/4-РС | 1 шт |
|
| 44 | TN 121-15L | Адаптер TN 121-15L | 1 шт |
|
| 45 | РВД 10.33.650.М18х1,5 | РВД 10.33.650.М18х1,5 | 2 шт |
|
| 46 | РВД 10.33.450.М18х1,5 | РВД 10.33.450.М18х1,5 | 1 шт |
|
| 47 | TN 100-12L | Адаптер TN 100-12L | 2 шт |
|
| 48 | РВД 12.28.1050.М22х1,5 | РВД 12.28.1050.М22х1,5 | 1 шт |
|
| 49 | 752.05.01.02.000 | Коллектор напорный | 1 шт |
|
| 50 | Болт М8х60 | Болт М8х60 | 4 шт |
|
| 51 | 253.45.04.00.001-02 | Хомут | 2 шт |
|
| 52 | РВД 10.33.1250.М18х1,5 | РВД 10.33.1250.М18х1,5 | 1 шт |
|
| 53 | РВД 12.28.1650.М22х1,5 | РВД 12.28.1650.М22х1,5 | 1 шт |
|
| 54 | Хомут пластиковый 300 мм черный | Хомут пластиковый 300 мм черный | 4 шт |
|
| 55 | Болт М10х16 | Болт М10х16 | 3 шт |
|
| 56 | РВД 16.25.1650.М26х1,5.0/90 | РВД 16.25.1650.М26х1,5.0/90 | 1 шт |
|
| 57 | РВД 10.33.2050.М18х1,5 | РВД 10.33.2050.М18х1,5 | 1 шт |
|
| 58 | 257.05.01.00.006 | Патрубок | 1 шт |
|
| 59 | 020-025-30-2-2 | Кольцо 020-025-30-2-2 | 2 шт |
|
| 60 | 283.05.01.00.004 | Угольник | 1 шт |
|
| 61 | 281.05.01.00.002 | Фланец | 1 шт |
|
