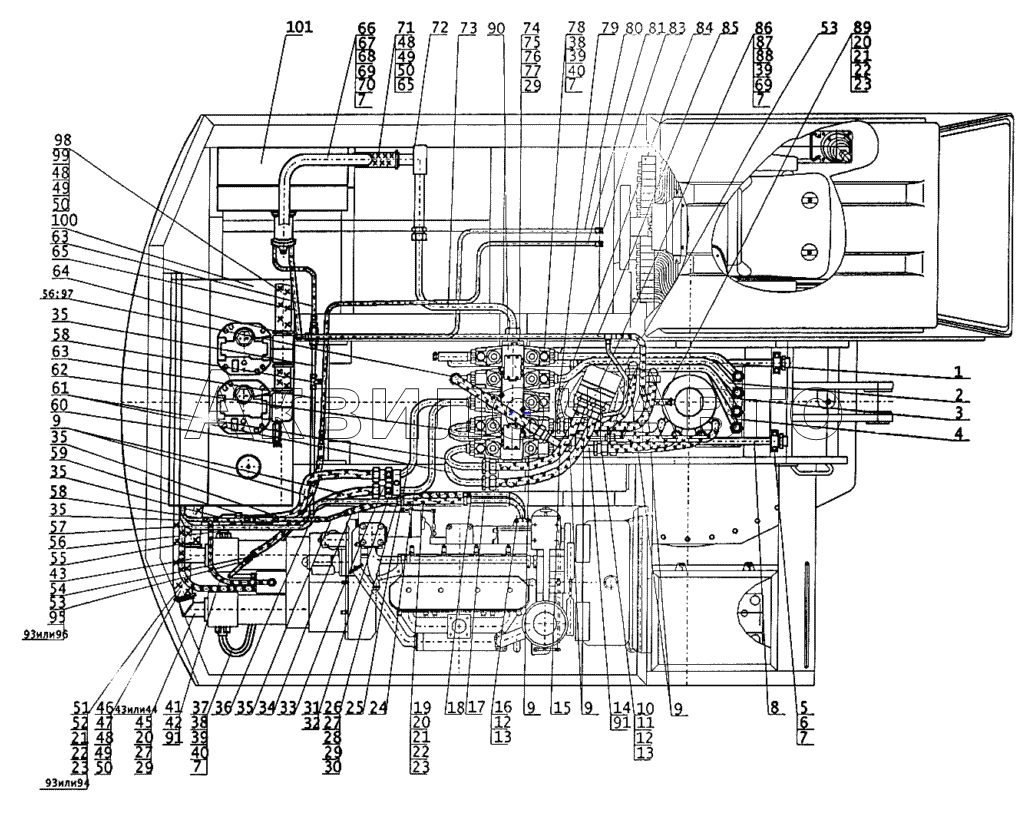

Гидрооборудование на поворотной платформе (ЭО-3323А.08.07.000)
| № |
Артикул |
Наименование детали |
Кол-во в узле |
| 1 |
ЭО-3323А.08.07.020 |
Трубопровод
|
1 шт
|
|
| 2 |
ЭО-3323А.08.07.040 |
Трубопровод
|
1 шт
|
|
| 3 |
ЭО-3323А.08.07.050 |
Трубопровод
|
1 шт
|
|
| 4 |
ЭО-3323А.08.07.030 |
Трубопровод
|
1 шт
|
|
| 5 |
МГ-300.222.1.002 |
Прижим
|
2 шт
|
|
| 6 |
7798.М10-8gх40.58.019 |
Болт
|
4 шт
|
|
| 7 |
6402.10.65Г.019 |
Шайба
|
94 шт
|
|
| 8 |
ЭО-3323А.08.07.190 |
Трубопровод
|
2 шт
|
|
| 9 |
ТУ22-4584.РВД20-30-650-4 |
Рукав
|
7 шт
|
|
| 10 |
ЭО-3323А.08.07.080-20 |
Трубопровод
|
1 шт
|
|
| 11 |
ЭО-3323.04.04.004 |
Планка
|
2 шт
|
|
| 12 |
7808.М8-8gх40.58.019 |
Болт
|
6 шт
|
|
| 13 |
6402.8.65Г.019 |
Шайба
|
5 шт
|
|
| 14 |
ЭО-3323А.08.09.030 |
Трубопровод
|
1 шт
|
|
| 15 |
ЭО-3323А.08.07.065 |
Блок «плавающего» положения стрелы
|
1 шт
|
|
| 16 |
9833.020-025-30-2-2 |
Кольцо
|
2 шт
|
|
| 17 |
26.23.10.720 |
Трубопровод
|
1 шт
|
|
| 18 |
26.23.10.730 |
Трубопровод
|
1 шт
|
|
| 19 |
ЭО-3323А.08.07.012 |
Рукав 16х25-1,6 (L=240±2мм)
|
1 шт
|
|
| 20 |
Э-302-1-3900-07 |
Хомут
|
6 шт
|
|
| 21 |
7798.М6-8gх30.58.019 |
Болт
|
6 шт
|
|
| 22 |
5915.М6-7Н.5.019 |
Гайка
|
6 шт
|
|
| 23 |
11371.6.01.019 |
Шайба
|
6 шт
|
|
| 24 |
ЭО-3323А.08.07.350 |
Трубопровод
|
1 шт
|
|
| 25 |
ЭО-3323А.08.07.360 |
Трубопровод
|
1 шт
|
|
| 26 |
ЭО-3323.41.08.006 |
Скоба
|
2 шт
|
|
| 27 |
7798.М12-8gх35.58.019 |
Болт
|
9 шт
|
|
| 28 |
5915.М12-7Н.5.019 |
Гайка
|
19 шт
|
|
| 29 |
6402.12.65Г.019 |
Шайба
|
19 шт
|
|
| 30 |
11371.12.01.019 |
Шайба
|
1 шт
|
|
| 31 |
ЭО-3323.01.82.682 |
Прокладка
|
1 шт
|
|
| 32 |
ТУ25-02943.МП-3 |
Манометр (Р=60МПа,диам=100мм)
|
1 шт
|
|
| 33 |
ЭО-3323.01.82.680 |
Включатель манометра
|
2 шт
|
|
| 34 |
ТУ22-4756.РВД12-21-650 |
Рукав
|
2 шт
|
|
| 35 |
ЭО-3323.01.82.620 |
Трубопровод
|
5 шт
|
|
| 36 |
ЭО-3322В.20.01.001 |
Тройник
|
1 шт
|
|
| 37 |
ЭО-3323А.08.07.170 |
Трубопровод
|
1 шт
|
|
| 38 |
ЭО-3323.01.80.004 |
Фланец
|
34 шт
|
|
| 39 |
9833.030-035-30-2-2 |
Кольцо
|
24 шт
|
|
| 40 |
7808.М10-8gх40.109.019 |
Болт
|
72 шт
|
|
| 41 |
ЭО-3323А.07.21.070 |
Рукав L=500 мм
|
1 шт
|
|
| 42 |
ЭО-3322Б.11.07.015 |
Штуцер
|
1 шт
|
|
| 43 |
ЭО-3323А.08.02.850 |
Патрубок
|
2 шт
|
|
| 44 |
ЭО-3323А.08.02.860 |
Патрубок
|
1 шт
|
|
| 45 |
9833.055-060-30-2-2 |
Кольцо
|
2 шт
|
|
| 46 |
ЭО-3323А.08.02.007 |
Хомут
|
4 шт
|
|
| 47 |
ЭО-3323А.08.07.008 |
Рукав 65х77,5-0,29 (L=520±2мм)
|
1 шт
|
|
| 48 |
ЭО-3322А.04.00.003 |
Бонка
|
8 шт
|
|
| 49 |
ЭО-3322А.04.00.213 |
Болт
|
8 шт
|
|
| 50 |
11371.8.01.019 |
Шайба
|
24 шт
|
|
| 51 |
ЭО-3323А.08.07.005 |
Рукав 16х25-1,6 (L=750±2мм)
|
1 шт
|
|
| 52 |
ЭО-3323А.08.02.003-10 |
Штуцер
|
1 шт
|
|
| 53 |
ЭО-3323.08.01.500 |
Трубопровод
|
2 шт
|
|
| 54 |
ЭО-3322Д.24.01.009 |
Штуцер
|
3 шт
|
|
| 55 |
ЭО-3323А.08.07.009 |
Рукав 65х77,5-1,6 (L=200±2мм)
|
1 шт
|
|
| 56 |
ЭО-3323А.08.01.080 |
Угольник
|
2 шт
|
|
| 56 |
ЭО-3323А.08.07.010 |
Рукав 90х104-0,29 (L=220±2мм)
|
1 шт
|
|
| 57 |
26.23.10.420 |
Трубопровод
|
1 шт
|
|
| 58 |
ЭО-3322Б.66.01.002 |
Тройник
|
2 шт
|
|
| 59 |
ЭО-3323А.08.07.110-10 |
Клапан предохранительный
|
1 шт
|
|
| 60 |
ЭО-3322А.23.02.260 |
Включатель манометра
|
1 шт
|
|
| 61 |
ЭО-3323А.08.09.020 |
Трубопровод
|
2 шт
|
|
| 62 |
ЭО-3323А.08.07.090-20 |
Трубопровод
|
1 шт
|
|
| 63 |
ЭО-3323.08.02.650 |
Трубопровод
|
2 шт
|
|
| 64 |
ЭО-3323А.08.07.220 |
Клапан подпорный
|
1 шт
|
|
| 65 |
ЭО-3323.01.82.670 |
Трубопровод
|
1 шт
|
|
| 66 |
ЭО-3323А.08.07.980 |
Трубопровод
|
1 шт
|
|
| 67 |
ЭО-3322А.04.08.016 |
Полукольцо
|
2 шт
|
|
| 68 |
9833.049-055-36-2-2 |
Кольцо
|
1 шт
|
|
| 69 |
7808.М10-8gх85.88.019 |
Болт
|
6 шт
|
|
| 70 |
5915.М10-7Н.5.019 |
Гайка
|
4 шт
|
|
| 71 |
ЭО-3323А.08.07.005 |
Рукав 16х25-1,6 (L=750±2мм)
|
1 шт
|
|
| 72 |
ЭО-3323А.08.07.960 |
Клапан
|
1 шт
|
|
| 73 |
ЭО-3323А.08.07.250 |
Трубопровод
|
1 шт
|
|
| 74 |
ЭО-3323А.08.07.210 |
Фланец сливной
|
1 шт
|
|
| 75 |
7798.М12-8gх50.58.019 |
Болт
|
5 шт
|
|
| 76 |
9833.038-044-36-2-2 |
Кольцо
|
3 шт
|
|
| 77 |
ЭО-3323А.08.03.020 |
Кронштейн
|
2 шт
|
|
| 78 |
7808.М10-8gх30.109.019 |
Болт
|
12 шт
|
|
| 79 |
ЭО-3323А.08.01.050 |
Трубопровод
|
2 шт
|
|
| 80 |
ЭО-3323.08.01.580 |
Трубопровод
|
1 шт
|
|
| 81 |
ЭО-3323.01.82.460 |
Трубопровод
|
1 шт
|
|
| 83 |
ЭО-3322Д.23.02.003 |
Гайка
|
2 шт
|
|
| 84 |
ЭО-3323А.08.07.300 |
Блок «плавающего» положения стрелы
|
1 шт
|
|
| 85 |
ЭО-3323А.08.07.280 |
Трубопровод
|
1 шт
|
|
| 86 |
ЭО-3323А.08.07.400 |
Блок переливных клапанов
|
1 шт
|
|
| 87 |
ЭО-3323А.08.07.500 |
Фланец
|
1 шт
|
|
| 88 |
ЭО-3322А.23.02.001 |
Штуцер
|
1 шт
|
|
| 89 |
ЭО-3322А.08.07.014 |
Рукав 16х25-1,6 (L=620±2мм)
|
1 шт
|
|
| 90 |
ЭО-3323-52-.00ГР |
Гидрораспределитель
|
1 шт
|
|
| 91 |
ЭО-3323А.08.09.040 |
Трубопровод
|
1 шт
|
|
| 93 |
23358.22М3 |
Прокладка
|
1 шт
|
|
| 94 |
22358.27М3 |
Прокладка
|
1 шт
|
|
| 95 |
ЭО-3323.07.13.005 |
Штуцер
|
1 шт
|
|
| 96 |
9833.018-022-25-2-2 |
Кольцо
|
1 шт
|
|
| 97 |
ЭО-3323.08.01.001 |
Фланец
|
1 шт
|
|
| 98 |
ЭО-3323А.08.07.007 |
Рукав 40х51,5-1,6 (L=360±2мм)
|
1 шт
|
|
| 99 |
ЭО-3322А.04.31.005 |
Хомут
|
4 шт
|
|
| 100 |
ЭО-3323.08.08.000 |
Бак гидравлический
|
1 шт
|
|
| 101 |
313-00-80.06.000 |
Установка маслоохладительная
|
1 шт
|
|
