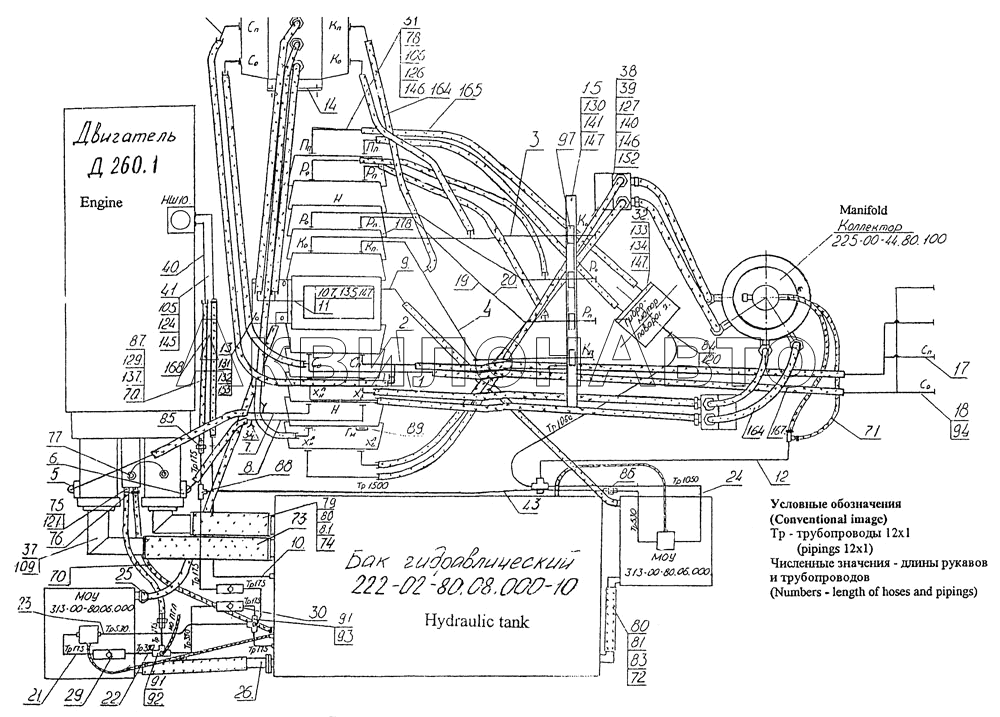

Трубопроводы на поворотной платформе с двигателем Д-260.1
| № |
Артикул |
Наименование детали |
Кол-во в узле |
| 1 |
222-02-80.01.010 |
Трубопровод .
|
1 шт
|
|
| 2 |
222-02-80.01.020 |
Трубопровод
|
1 шт
|
|
| 3 |
222-02-80.01.030 |
Трубопровод
|
1 шт
|
|
| 4 |
222-02-80.01.040 |
Трубопровод
|
1 шт
|
|
| 5 |
222-02-80.01.050 |
Трубопровод
|
1 шт
|
|
| 6 |
222-02-80.01.060 |
Трубопровод
|
1 шт
|
|
| 7 |
222-02-80.01.070 |
Трубопровод
|
1 шт
|
|
| 8 |
222-02-80.01.080 |
Трубопровод
|
1 шт
|
|
| 9 |
222-02-80.01.090 |
Трубопровод
|
2 шт
|
|
| 10 |
222-02-80.01.100 |
Трубопровод
|
1 шт
|
|
| 11 |
222-02-80.01.110 |
Фланец
|
1 шт
|
|
| 12 |
222-02-80.01.120 |
Трубопровод
|
1 шт
|
|
| 13 |
314-02-80.01.050 |
Кронштейн
|
1 шт
|
|
| 14 |
222-00-01.260 |
Кронштейн
|
1 шт
|
|
| 15 |
314-02-80.01.090-10 |
Кронштейн
|
1 шт
|
|
| 17 |
314-02-80.01.110 |
Трубопровод
|
1 шт
|
|
| 18 |
314-02-80.01.120 |
Трубопровод
|
1 шт
|
|
| 19 |
314-02-80.01.150 |
Трубопровод
|
1 шт
|
|
| 20 |
314-02-80.01.160 |
Трубопровод
|
1 шт
|
|
| 21 |
222-02-80.01.130 |
Трубопровод
|
7 шт
|
|
| 22 |
222-02-80.01.140 |
Трубопровод
|
2 шт
|
|
| 23 |
222-02-80.01.150 |
Трубопровод
|
2 шт
|
|
| 24 |
222-02-80.01.160 |
Трубопровод
|
2 шт
|
|
| 25 |
222-02-80.01.170 |
Трубопровод
|
1 шт
|
|
| 26 |
222-02-80.01.180 |
Фланец
|
1 шт
|
|
| 27 |
ЭО-3323.08.01.050 |
Трубопровод
|
6 шт
|
|
| 28 |
ЭО-3323.08.01.080 |
Трубопровод
|
9 шт
|
|
| 29 |
ЭО-3323А.08.07.220 |
Клапан подпорный
|
1 шт
|
|
| 30 |
ЭО-3323А.08.07.110-10 |
Клапан предохранительный
|
1 шт
|
|
| 31 |
314-02-80.01.260 |
Трубопровод
|
3 шт
|
|
| 32 |
520.70.00.000 |
Блок переливных клапанов
|
1 шт
|
|
| 34 |
ЭО-3323.01.82.680 |
Включатель манометра
|
2 шт
|
|
| 35 |
ЭО-3322А.23.02.260 |
Включатель манометра
|
1 шт
|
|
| 37 |
322-00-81.010 |
Патрубок
|
2 шт
|
|
| 38 |
ЭО-3123.31.12.200 |
Блок переливных клапанов
|
2 шт
|
|
| 39 |
ЭО-3123.31.12.210 |
Фланец
|
1 шт
|
|
| 40 |
ЭО-3123.01.82.400 |
Трубопровод
|
1 шт
|
|
| 41 |
ЭО-3323.01.82 .410 |
Трубопровод
|
1 шт
|
|
| 70 |
222-02-80.01.005 |
Рукав 16х25-1,6 L=700+/-2
|
шт
|
|
| 71 |
222-02-80.01.006 |
Рукав 16х25-1,6 L=500+/-2
|
шт
|
|
| 72 |
222-02-80.01.007 |
Рукав 40х51,5-1,6 L=450+/-2
|
шт
|
|
| 73 |
222-02-80.01.008 |
Рукав 75х87-0,29 L=850+/-2
|
шт
|
|
| 74 |
222-02-80.01.009 |
Рукав 75х87-0,29 L=500+/-2
|
шт
|
|
| 75 |
ЭО-3323.07.13.005 |
Штуцер
|
шт
|
|
| 76 |
ЭО-3323А.08.02.003-10 |
Штуцер
|
шт
|
|
| 77 |
ЭО-3322Б.11.07.015 |
Штуцер
|
шт
|
|
| 78 |
ЭО-3323.01.80.004 |
Фланец
|
шт
|
|
| 79 |
ЭО-3323.01.82.017 |
Хомут
|
шт
|
|
| 80 |
ЭО-3322А.04.00.003 |
Бонка
|
шт
|
|
| 81 |
ЭО-3322А.04.00.213 |
Болт
|
шт
|
|
| 83 |
ЭО-3322А.04.31.005 |
Хомут
|
шт
|
|
| 84 |
ЭО-3322А.23.02.001 |
Штуцер
|
1 шт
|
|
| 85 |
ЭО-3322А.24.01.009 |
Штуцер
|
2 шт
|
|
| 86 |
ЭО-3322А.66.01.004 |
Штуцер
|
1 шт
|
|
| 87 |
Э-302-1-3900-07 |
Хомут
|
8 шт
|
|
| 88 |
ЭО-3322В.20.01.001 |
Тройник
|
1 шт
|
|
| 89 |
ЭО-3323.01.80.003 |
Фланец
|
1 шт
|
|
| 91 |
ЭО-3322А.09.60.001 |
Тройник
|
2 шт
|
|
| 92 |
ЭО-3322А.23.03.004 |
Штуцер
|
1 шт
|
|
| 93 |
ЭО-3322А.11.00.004 |
Штуцер
|
1 шт
|
|
| 94 |
Э6-3322Б.48.01.904 |
Гайка
|
4 шт
|
|
| 97 |
МГ-300-222.1.002 |
Прижим
|
4 шт
|
|
| 105 |
9833.020-025-25-2-2 |
Кольцо
|
2 шт
|
|
| 106 |
9833.030-035-30-2-2 |
Кольцо
|
37 шт
|
|
| 107 |
9833.038.044-36-2-2 |
Кольцо
|
5 шт
|
|
| 108 |
9833.049-055-36-2-2 |
Кольцо
|
2 шт
|
|
| 109 |
9833.070-078-40-2-2 |
Кольцо
|
2 шт
|
|
| 120 |
23358.18М3 |
Прокладка
|
1 шт
|
|
| 121 |
23358.22М3 |
Прокладка
|
2 шт
|
|
| 124 |
7808.М8-8gх40.58.019 |
Болт
|
4 шт
|
|
| 125 |
7808.М10-8gх30.88.019 |
Болт
|
24 шт
|
|
| 126 |
7808.М10-8gх40.88.019 |
Болт
|
108 шт
|
|
| 127 |
7808.М10-8gх85.88.019 |
Болт
|
12 шт
|
|
| 129 |
7798.М6-8gх30.58.019 |
Болт
|
8 шт
|
|
| 130 |
7798.М12-8gх20.58.019 |
Болт
|
4 шт
|
|
| 131 |
7798.М12-8gх30.58.019 |
Болт
|
12 шт
|
|
| 132 |
7798.М12-8gх35.58.019 |
Болт
|
10 шт
|
|
| 133 |
7798.М12-8gх95.88.019 |
Болт
|
4 шт
|
|
| 134 |
7798.М12-8gх105.88.019 |
Болт
|
2 шт
|
|
| 135 |
7798.М12-8gх50.88.019 |
Болт
|
6 шт
|
|
| 137 |
5915.М6-7Н.5.019 |
Гайка
|
8 шт
|
|
| 139 |
5915.М8-7Н.5.019 |
Гайка
|
шт
|
|
| 140 |
5915.М10-7Н.5.019 |
Гайка
|
16 шт
|
|
| 141 |
5915.М12-7Н.5.019 |
Гайка
|
12 шт
|
|
| 145 |
6402.8.65Г.019 |
Шайба
|
4 шт
|
|
| 146 |
6402.10.65Г.019 |
Шайба
|
150 шт
|
|
| 147 |
6402.12.65Г.019 |
Шайба
|
40 шт
|
|
| 150 |
11371.6.01.019 |
Шайба
|
8 шт
|
|
| 151 |
11371.8.01.019 |
Шайба
|
28 шт
|
|
| 152 |
11371.10.01.019 |
Шайба
|
12 шт
|
|
| 153 |
11371.12.01.019 |
Шайба
|
28 шт
|
|
| 164 |
ТУ22-4584-79.25-30-650-4 |
Рукав высокого давления
|
8 шт
|
|
| 165 |
ТУ22-4584-79.25-30-850-4 |
Рукав высокого давления
|
3 шт
|
|
| 167 |
ТУ22-4584-79.25-30-1250-4 |
Рукав высокого давления
|
10 шт
|
|
| 168 |
ТУ22-4756-80.12-21-650 |
Рукав высокого давления
|
2 шт
|
|
| 178 |
ЕТ-25-520.00-Г |
Гидрораспределитель
|
1 шт
|
|
| 181 |
ЕТ-22-521.00 |
Гидрораспределитель
|
1 шт
|
|
