Механизм распределения 41-05с1
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 41-05с1 | Механизм распределения | шт |
|
|
| 1 | 41-05с13 | Колесо зубчатое с фланцем | 1 шт |
|
| 2 | Болт М10-6gх25.88.35.013 [7796] | Болт М10-6gх25.88.35.013 | 10 шт |
|
| 3 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 | 10 шт |
|
| 4 | 41-0533-1 | Скоба | 1 шт |
|
| 5 | 41-0507 | Фланец шлицевой | 1 шт |
|
| 6 | 41-05с12 | Колесо зубчатое | 1 шт |
|
| 7 | 41-0532 | Колесо зубчатое | 1 шт |
|
| 8 | СМД55-0505 | Втулка | 1 шт |
|
| 9 | 6Т2-05с6 | Установка зубчатого колеса | 1 шт |
|
| 10 | 6Т2-05с9 | Колесо зубчатое | 1 шт |
Розница
84.00 руб.
Нет
Подписаться
|
| 11 | 6Т2-0503А | Колесо зубчатое | 1 шт |
|
| 12 | 01-0527-1 | Втулка | 1 шт |
|
| 13 | Болт М12-6gх40.88.35.013 [7796] | Болт М12-6gх40.88.35.013 | 2 шт |
|
| 14 | Шайба 12.65Г.05 [6402] | Шайба 12.65Г.05 | 2 шт |
|
| 15 | 41-05с3 | Ось толкателей | 9 шт |
|

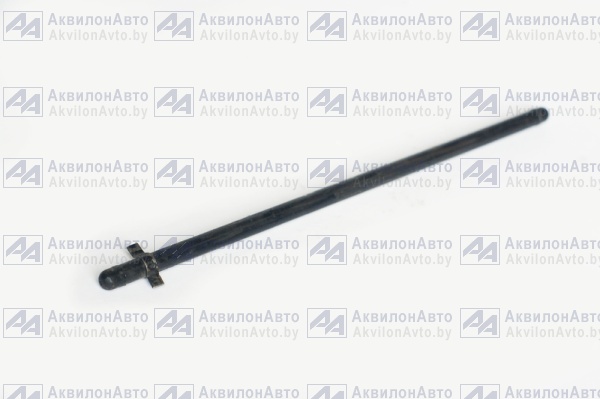

| 16 | 6Т2-05с8А | Штанга толкателя | 8 шт |
Розница
16.50 руб.
Нет
Подписаться
|
| 17 | Шайба А12х2.01.08кп.05 [11371] | Шайба А12х2.01.08кп.05 | 2 шт |
|
| 18 | Болт специальный [6Т2-0514-1А] | Болт специальный | 2 шт |
|
| 19 | 6Т2-0535 (3282 01-0-С) | Проволока | 2 шт |
|
| 20 | 41-05с4 | Вал распределительный | 1 шт |
|
| 21 | 24071 | Шпонка 8х11 | 1 шт |
|

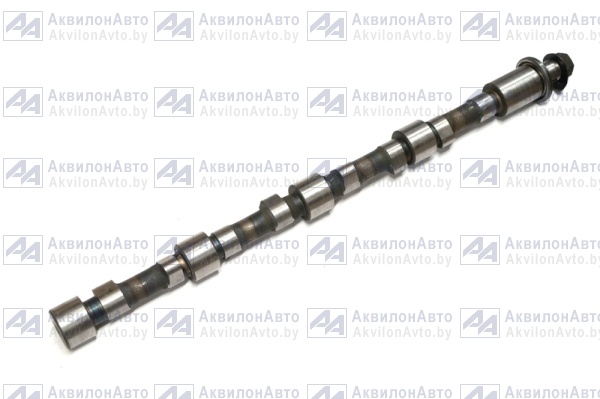

| 22 | 41-0501-20 | Вал распределительный | 1 шт |
Розница
435.00 руб.
Нет
Подписаться
|
| 23 | Шайба упорная [41-0534-3] | Шайба упорная | 1 шт |
|

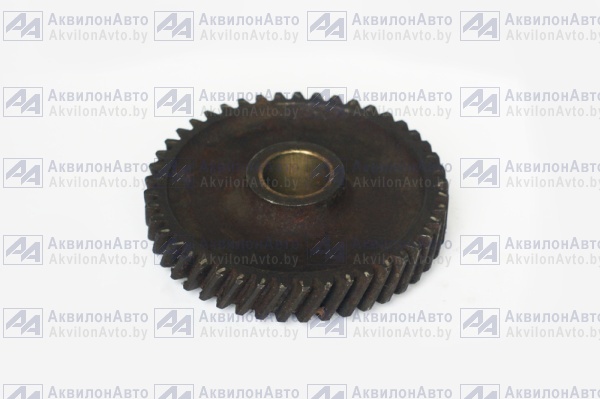

| 24 | 6Т3-0502А | Колесо зубчатое m = 3,5, z = 40 | 1 шт |
Розница
26.50 руб.
Нет
Подписаться
|
| 25 | Шайба стопорная [01М-0521] | Шайба стопорная | 1 шт |
|
| 26 | Гайка поводок [01М-0522] | Гайка поводок | 1 шт |
|
| 27 | Шайба [СМД55-0506] | Шайба | 1 шт |
|
| 28 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 | 2 шт |
|
| 29 | Болт М8-6gх16.88.35.013 [7796] | Болт М8-6gх16.88.35.013 | 2 шт |
|
