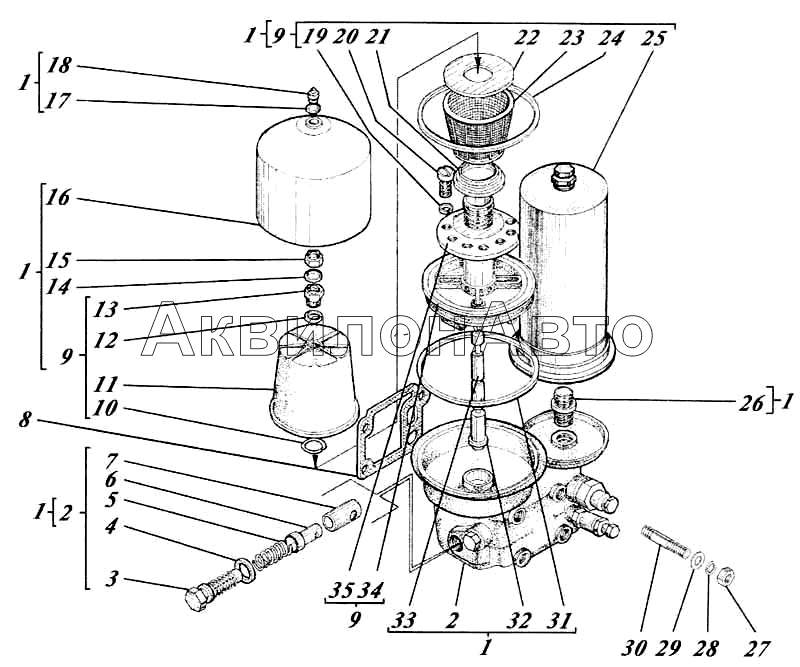

Центрифуга с разборным масляным фильтром 01-10с1-02
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 01-10с1-02 | Центрифуга с разборным масляным фильтром | да шт |
|
|
| 1 | КМФ-30.000 | Центрифуга с разборным масляным фильтром | 1 шт |
|
| 2 | КМФ-30.100 | Корпус | 1 шт |
|
| 3 | Болт [03-1025-2] | Болт | 1 шт |
|
| 4 | 03-1033-1А | Прокладка | 1 шт |
|
| 5 | 04-1046А | Пружина | 1 шт |
|
| 6 | 03-1027-1 | Клапан | 1 шт |
|
| 7 | 03-1022-1 | Стакан | 1 шт |
|
| 8 | 461-1009 | Прокладка | 1 шт |
|
| 9 | 14-10с3В | Ротор | 1 шт |
|
| 10 | Кольцо стопорное [14-1077-2] | Кольцо стопорное | 1 шт |
|
| 11 | 14-1009Г-1 | Крышка ротора | 1 шт |
|
| 12 | 14-1071-1 | Прокладка | 1 шт |
|
| 13 | Гайка ротора [14-1013В-1А] | Гайка ротора | 1 шт |
|
| 14 | Шайба упорная [14-1018А] | Шайба упорная | 1 шт |
|
| 15 | Гайка М12х1,25-6Н.8.05 [15522] | Гайка М12х1,25-6Н.8.05 | 1 шт |
|
| 16 | 03-10с6-1 | Колпак | 1 шт |
|
| 17 | 03-1048 | Прокладка | 1 шт |
|
| 18 | Гайка колпака [14-1060-1] | Гайка колпака | 1 шт |
|
| 19 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 | 2 шт |
|
| 20 | Винт В1.М6-6gх8.68.05 [17473] | Винт В1.М6-6gх8.68.05 | 2 шт |
|
| 21 | 03-1082 | Чашка опорная | 1 шт |
|
| 22 | 03-10с18 | Крыльчатка с крышкой в сборе | 1 шт |
|
| 23 | 240-1404110 | Сетка фильтрующая | 1 шт |
В наличии
В корзину
|
| 24 | Кольцо 125х130 [03-1045] | Кольцо 125х130 | 1 шт |
|
| 25 | МФ-10с1 | Колпак с элементом | 1 шт |
|
| 26 | КМФ-3 0.001-3 | Штуцер | 1 шт |
|
| 27 | Гайка М12-6Н.6.016 [5915] | Гайка М12-6Н.6.016 | 4 шт |
|
| 28 | Шайба 12.65Г.05 [6402] | Шайба 12.65Г.05 | 4 шт |
|
| 29 | Шайба А12х2.01.08кп.013 [11371] | Шайба А12х2.01.08кп.013 | 4 шт |
|
| 30 | Шпилька М12-3r/6gх150 56.013 [22034] | Шпилька М12-3r/6gх150 56.013 | 4 шт |
|
| 31 | 14-1065А | Прокладка колпака | 1 шт |
|
| 32 | 03-1004 А | Трубка маслоотводящая | 1 шт |
|
| 33 | 14-1012А | Ось ротора | 1 шт |
|
| 34 | 14-10с10Б | Остов ротора в сборе | 1 шт |
|
| 35 | 14-10с8Б | Маслоотражатель | 1 шт |
|
