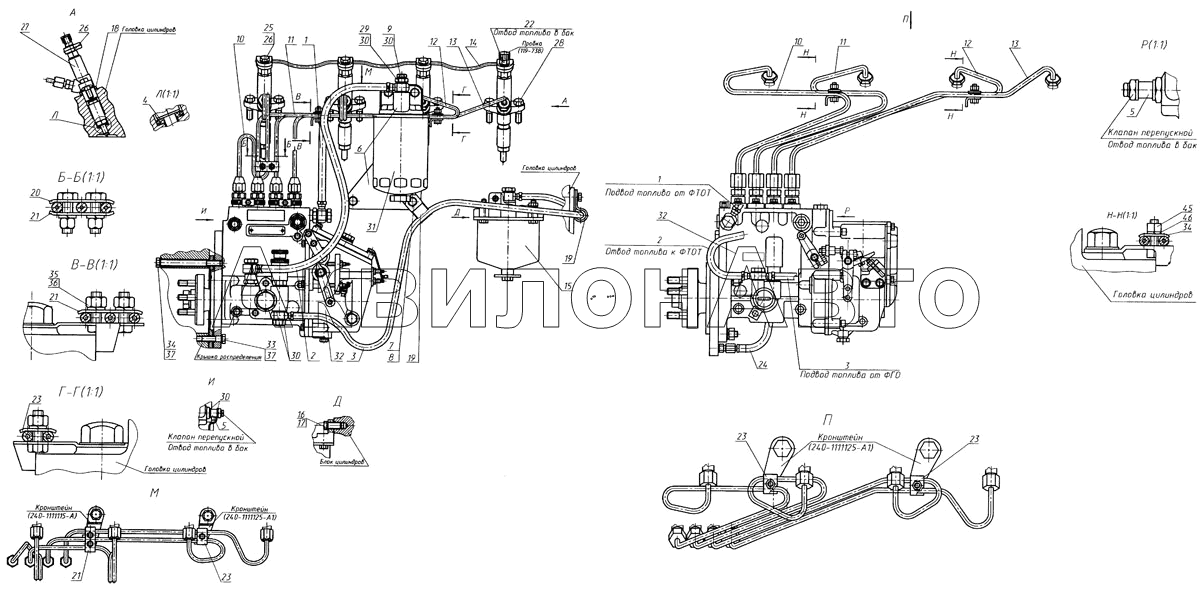

Топливные трубопроводы и установка топливной аппаратуры (с топливным насосом пр-ва ОАО «НЗТА», с топливным насосом пр-ва АО «Моторпал» и ОАО «РААЗ»)
/7.gif)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 240-1111000-A1-32 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | 1 шт |
|
|
| 240-1111000-A1-34 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | 1 шт |
|
|
| 240-1111000-A1-35 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | 1 шт |
|
|
| 240-1111000-A1-36 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | 1 шт |
|
|
| 240-1111000-A1-37 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | 1 шт |
|
|
| 240-1111000-A1-38 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | 1 шт |
|
|
| 240-1111000-A1-40 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | 1 шт |
|
|
| 1 | 245-1104180-A-02 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | 1 шт |
|
| 1 | 245-1104180-A-03 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | 1 шт |
|
| 2 | 245-1104180-A-09 | Трубка топливная низкого давления (L=550 мм) | 1 шт |
|
| 2 | 245-1104180-A-10 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | 1 шт |
|
| 3 | 240-1104180-06 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | 1 шт |
|
| 4 | 245-1111020 | Прокладка-экран | 4 шт |
Розница
0.70 руб.
Нет
Подписаться
|
| 5 | 245-1111113 | Втулка защитная | 1 шт |
|
| 6 | 245-1117010-Г | КОРПУС ФИЛЬТРА ОЧИСТКИ ТОПЛИВА | 1 шт |
Розница
45.50 руб.
В наличии
В корзину
|
| 7 | M10-6gX20.88.35.016 | Болт | 3 шт |
|
| 8 | 10 65Г 06 | ШАЙБА | 3 шт |
|
| 9 | 245-1117105 | Штуцер с пробкой | 1 шт |
Розница
17.00 руб.
Менее 10 шт
В корзину
|
| 10 | 240-1104300-01 | Трубка | 1 шт |
Розница
4.30 руб.
Менее 10 шт
В корзину
|
| 10 | 245-1104300-B | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 1 шт |
|
| 11 | 240-1104300-02 | Трубка | 1 шт |
|
| 11 | 245-1104300-B-01 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 1 шт |
|
| 12 | 240-1104300-03 | Трубка | 1 шт |
|
| 12 | 245-1104300-B-02 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 1 шт |
|
| 13 | 240-1104300-04 | Трубка | 1 шт |
Розница
15.00 руб.
Менее 10 шт
В корзину
|
| 13 | 245-1104300-B-03 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 1 шт |
|
| 14 | 240-1104320-A2-02 | ТОПЛИВОПРОВОД ДРЕНАЖНЫЙ | 1 шт |
|
| 15 | 240-1105010 | Фильтр топливный грубой очистки | 1 шт |
Розница
30.50 руб.
В наличии
В корзину
|
| 16 | M10-6gX25.88.35.016 | БОЛТ | 2 шт |
|
| 17 | 10 65Г 06 | ШАЙБА | 2 шт |
|
| 18 | 240-1111036-Б1 | Кольцо защитное | 4 шт |
|
| 19 | 240-1111101-Б | Хомут | 2 шт |
|
| 20 | 240-1111105 | Колодка | 1 шт |
Розница
2.10 руб.
Нет
Подписаться
|
| 21 | 240-1111106 | Колодка | 2 шт |
Розница
1.10 руб.
Нет
Подписаться
|
| 22 | 240-1111112 | Штуцер | 1 шт |
Розница
2.70 руб.
В наличии
В корзину
|
| 23 | 240-1111114 | Колодка | 1 шт |
|
| 23 | 240-1111114 | Колодка | 2 шт |
|
| 24 | 240-3509150 | Маслопровод | 1 шт |
Розница
2.70 руб.
Розница
11.00 руб.
В наличии
В наличии
В корзину
В корзину
|
| 25 | 36-1104787 | Болт штуцера | 3 шт |
Розница
0.40 руб.
Розница
1.70 руб.
В наличии
В наличии
В корзину
В корзину
|
| 26 | 36-1104788 | Кольцо | 8 шт |
Розница
1.30 руб.
Нет
Подписаться
|
| 27 | 171.1112010-01 | Форсунка | 4 шт |
Розница
85.00 руб.
В наличии
В корзину
|
| 28 | M10-6gX35.88.35.016 | Болт | 8 шт |
|
| 29 | Д18-051-А | Болт | шт |
Розница
8.50 руб.
В наличии
В корзину
|
| 30 | Д18-055-А | Кольцо уплотнительное | 12 шт |
Розница
1.50 руб.
Нет
Подписаться
|
| 31 | ФТ020-1117010 | ФИЛЬТР ОЧИСТКИ ТОПЛИВА | 1 шт |
|
| 32 | 4УТНИ-Т-1111007-610 | НАСОС ТОПЛИВНЫЙ | 1 шт |
|
| 32 | 4УТНИ-Т-1111007-620 | НАСОС ТОПЛИВНЫЙ | 1 шт |
|
| 32 | 4УТНИ-Т-1111007-630 | НАСОС ТОПЛИВНЫЙ | 1 шт |
|
| 32 | PP4M10Plf-3477 | НАСОС ТОПЛИВНЫЙ | 1 шт |
|
| 32 | PP4M10Plf-3478 | НАСОС ТОПЛИВНЫЙ | 1 шт |
|
| 32 | PP4M10Plf-3479 | НАСОС ТОПЛИВНЫЙ | 1 шт |
|
| 33 | M10-6gX35.88.35.016 | Болт | 2 шт |
|
| 34 | M10-6gX120.88.35.016 | БОЛТ | 2 шт |
|
| 35 | M6-6H.6.016 | ГАЙКА | 5 шт |
|
| 35 | M6-6H.6.016 | ГАЙКА | 2 шт |
|
| 36 | 6 65Г06 | ШАЙБА | 5 шт |
|
| 36 | 6 65Г06 | ШАЙБА | 2 шт |
|
| 37 | 10 65 06 | ШАЙБА | 4 шт |
|
