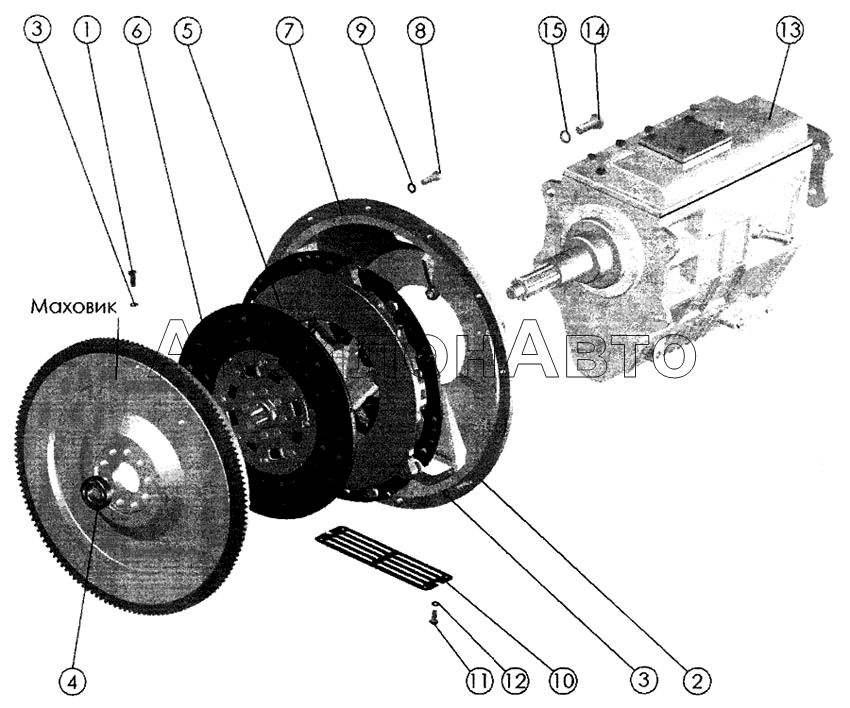

Установка муфты сцепления. Установка картера муфты сцепления с коробкой перемены передач
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 245-1005009-3 | Установка муфты сцепления | 1 шт |
|
|
| 245-1700015-В-03 | Установка картера муфты сцепления с коробкой перемены передач | 1 шт |
|
|
| 245-1700045-03 | Коробка перемены передач | 1 шт |
|
|
| 1 | М8-6gх16.88.35.016 | Болт | 1 шт |
|
| 1 | М8-6gх20.88.35.016 | Болт | 1 шт |
|
| 2 | М8-6gх50.88.35.016 | Болт | 9 шт |
|
| 3 | 8Т.65Г.06 | Шайба | 10 шт |
|
| 4 | 180205 (6205.2RS) | Подшипник | 1 шт |
|
| 5 | 15 3482 1255 01 | Диск нажимной | 1 шт |
|
| 5 | 15 3482 1255 12 | Диск нажимной | 1 шт |
|
| 6 | 38 1878 0015 01 | Диск ведомый | 1 шт |
|
| 6 | 38 1878 0793 01/31 | Диск ведомый | 1 шт |
|
| 6 | 38 1878 0793 02 | Диск ведомый | 1 шт |
|
| 6 | 38 1878 0793 05 | Диск ведомый | 1 шт |
|
| 7 | 245-1601313-А-01 | Картер муфты сцепления | 1 шт |
|
| 8 | М10-6gх30.88.35.016 | Болт | 11 шт |
|
| 9 | 10.65Г.06 | Шайба | 11 шт |
|
| 10 | 245-1601315-Б2 | Крышка | 1 шт |
Розница
2.90 руб.
Нет
Подписаться
|
| 11 | М8-6gх12.88.35.016 | Болт | 6 шт |
|
| 12 | 8.65Г.06 | Шайба | 6 шт |
|
| 13 | 3206.70-1700004-60 | Коробка передач | 1 шт |
|
| 14 | М14-6gх40.88.35.016 | Болт | 4 шт |
|
| 15 | 14.ОТ.65Г.06 | Шайба | 4 шт |
|
