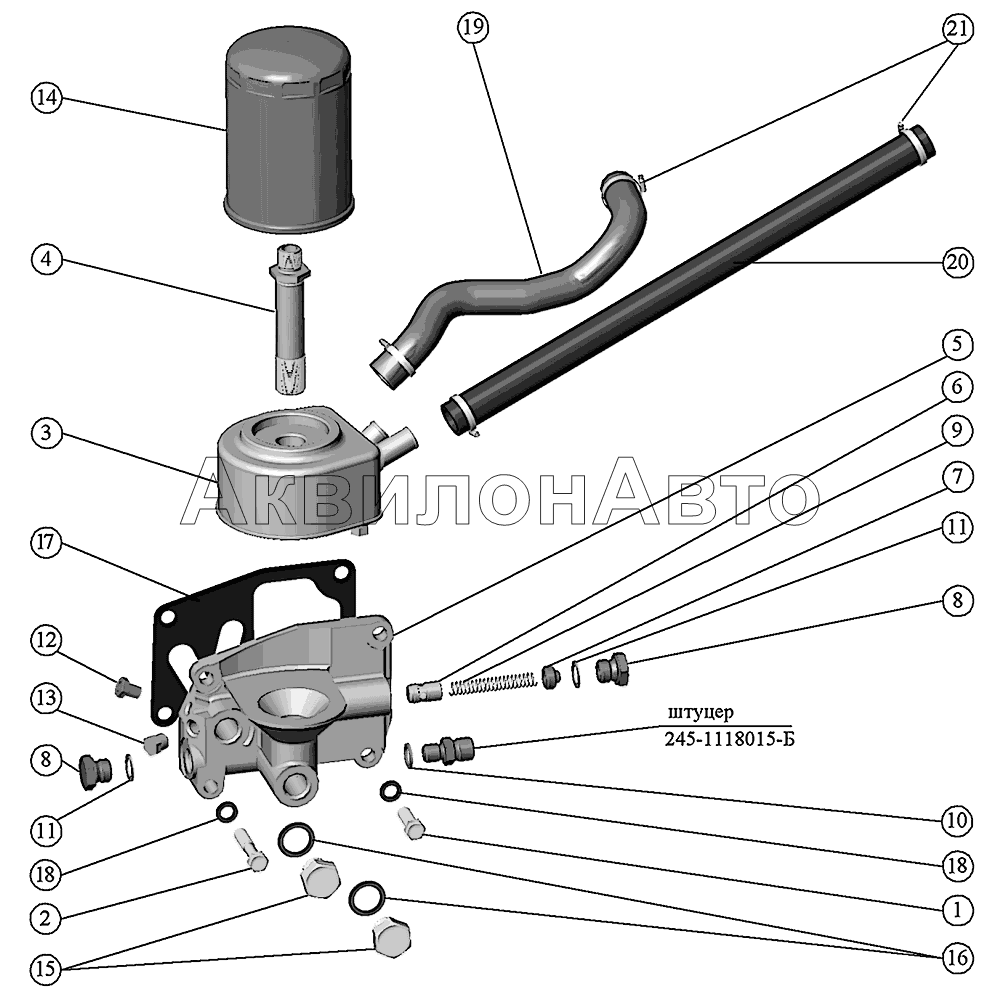

Установка масляного фильтра с жидкостно-масляным теплообменником. Установка патрубков ЖМТ.

Установка масляного насоса. Установка приёмника масляного насоса.

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
	245-1017000-В-03	Установка масляного фильтра с жмт	1 шт
	245-1017010-В1-02	Фильтр масляный с жмт	245 шт
	245-1017015-В-01	Корпус фильтра	245 шт
	245-1307001-Б	УСТАНОВКА ПАТРУБКОВ ЖМТ	1 шт
1	М10-6gx30.88.35.016	Болт	3 шт
2	М10-6gx50.88.35.016	БОЛТ	1 шт
3	245-1017005-А	ТЕПЛООБМЕННИК ЖИДКОСТНО-МАСЛЯНЫЙ	1 шт
3	245-1506500	Теплообменник жидкостно-масляный	1 шт
3	ТЖМ-6500	ТЕПЛООБМЕННИК ЖИДКОСТНО-МАСЛЯНЫЙ	1 шт	ТЖМ-6500 ТЕПЛООБМЕННИК ЖИДКОСТНО-МАСЛЯНЫЙ Розница 171.50 руб. Менее 10 шт В корзину
4	245-1017012-Б	ШТУЦЕР	1 шт	245-1017012-Б ШТУЦЕР Розница 91.50 руб. Менее 10 шт В корзину
5	245-1017025	Корпус фильтра	1 шт
6	50-1404071-А	Клапан	1 шт
7	50-1404072	Пробка	1 шт
8	50-1404075	Пробка	2 шт	Розница 6.50 руб. Нет Подписаться
9	50-1404083-А1	Пружина	1 шт
10	А23.10.002	Кольцо	1 шт
10	Д18-055-А	Кольцо уплотнительное	1 шт	Розница 1.50 руб. Нет Подписаться
10	Д18-055-А-01	Кольцо уплотнительное	1 шт	Розница 1.60 руб. Нет Подписаться
11	Д09-035-А	Прокладка	2 шт
12	КГ1/8dmА12.016	Пробка	1 шт
13	КГ1/4dmА12.016	Пробка	1 шт
14	10.21.11/110	Фильтр очистки масла	1 шт
14	NF-1501-02	Фильтр очистки масла	1 шт
14	NF-1501-02	Фильтр очистки масла	1 шт
14	W940/47	Фильтр очистки масла	1 шт
14	М5101	ФИЛЬТР ОЧИСТКИ МАСЛА	1 шт
14	ФМ009-1012005	Фильтр очистки масла	1 шт	ФМ009-1012005 Фильтр очистки масла Розница 10.50 руб. В наличии В корзину
15	245-1017112	ПРОБКА	2 шт	245-1017112 ПРОБКА Розница 5.50 руб. Нет Подписаться
16	240-1401168-A	Шайба	2 шт
17	50-1404068	Прокладка	1 шт	Розница 3.10 руб. Нет Подписаться
18	36-1104788	Кольцо	4 шт	Розница 1.30 руб. Нет Подписаться
19	245-1307214	ШЛАНГ ПОДВОДЯЩИЙ	1 шт
20	18х27-1,6	РУКАВ	1 шт	18х27-1,6 РУКАВ Розница 11.50 руб. Нет Подписаться
21	Хомут20-32	Хомут	4 шт
