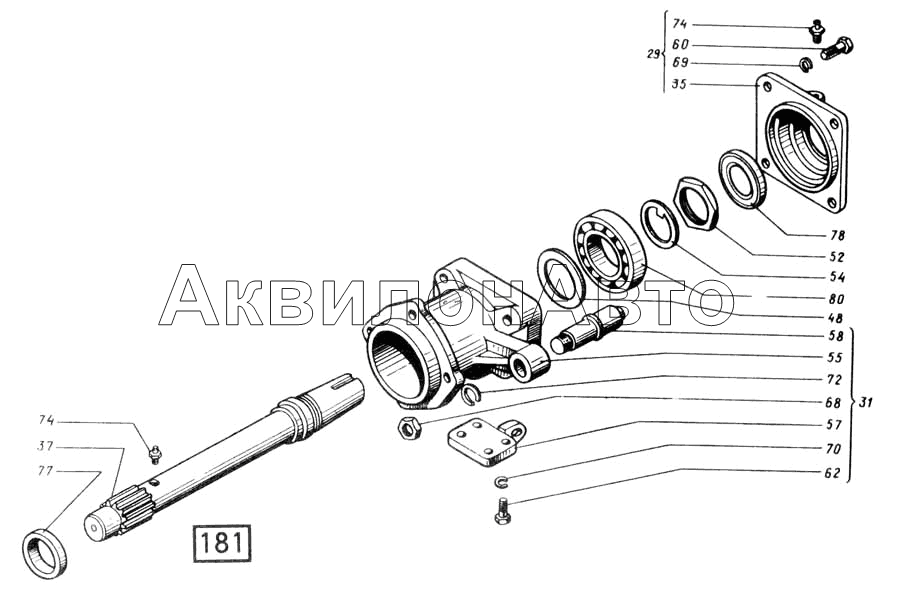

Муфта сцепления СМД-14НГ,-14БН,-15Н,-19,-20
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1065Г05 | Шайба | 4 шт |
|
|
| 19-21С35 | Картер | 1 шт |
|
|
| 20-21С35 | Картер | 1 шт |
|
|
| 29 | 17К-21С26 | Корпус сальника | 1 шт |
|
| 31 | 17К-21С32 | Корпус | 1 шт |
|
| 35 | 17К-2102 | Крышка сальника | 1 шт |
|
| 37 | 17К-2103-3 | Вал сцепления | 1 шт |
|
| 48 | 17К-2133 | Кольцо | 1 шт |
|
| 52 | 20-0445 | Гайка | 1 шт |
|
| 54 | 17К-2157 | Шайба стопорная | 1 шт |
|
| 55 | 17К-2160А | Корпус | 1 шт |
|
| 57 | 15К-2174А | Кронштейн | 1 шт |
|
| 58 | 15К-2176 | Ось | 1 шт |
|
| 60 | М10-6gх30.88 | Болт | 4 шт |
|
| 62 | М12-6gх35.88 | Болт | 12 шт |
|
| 68 | М22х1,5-6Н.6 | Гайка | 1 шт |
|
| 69 | 865Г05 | Шайба | 8 шт |
|
| 70 | 1265Г05 | Шайба | 22 шт |
|
| 72 | 2265Г05 | Шайба | 1 шт |
|
| 74 | 1.3.Ц6 | Масленка | 3 шт |
|
| 77 | 12-60х85-1 | Манжета | 1 шт |
|
| 78 | 2.2-75х100-1 | Манжета | 1 шт |
