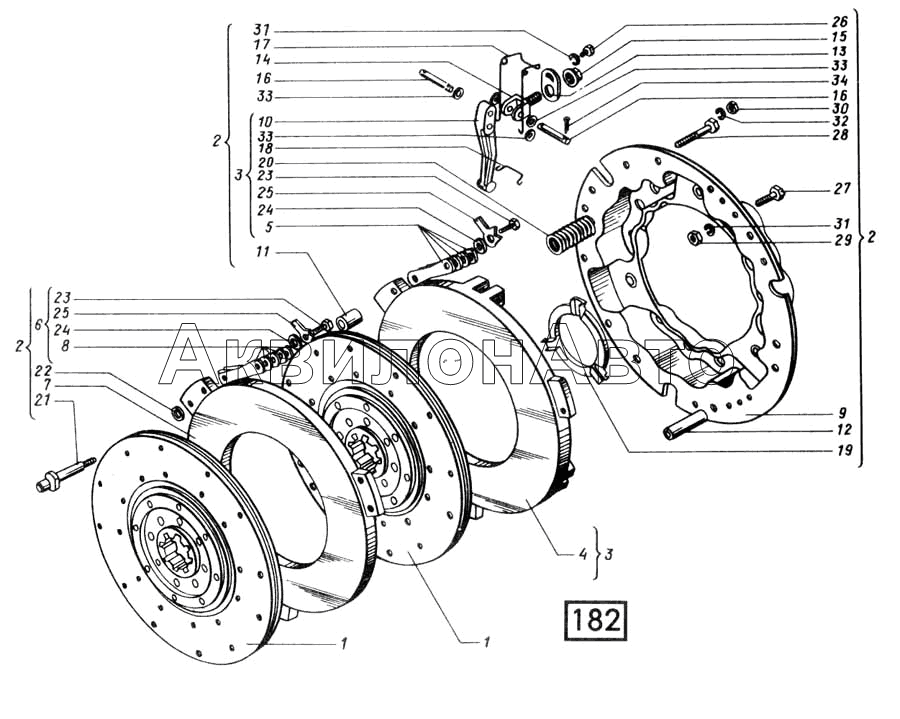

Муфта сцепления СМД-21, -22, 22А, 23, 23.01, 23.02, 24, 24.01, 24.02
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| А52.22.010М | Палец установочный | 3 шт |
|
|
| 1 | А52.21.000 | Диск ведомый | 2 шт |
|
| 2 | А52.22.000-60 | Кожух с дисками | 1 шт |
|
| 3 | А52.22.100М | Диск нажимной | 1 шт |
|
| 4 | А52.22.101М | Диск нажимной | 1 шт |
|
| 5 | А52.22.102-10 | Пластина ведущая | 21 шт |
|
| 6 | А52.22.200 | Диск промежуточный | 1 шт |
|
| 7 | А52.22.201 | Диск промежуточный | 1 шт |
|
| 8 | А52.22.202 | Пластина ведущая | 6 шт |
|
| 9 | А52.22.301 | Кожух | 1 шт |
|
| 10 | А52.22.501 | Рычаг отжимной | 3 шт |
Розница
6.00 руб.
Нет
Подписаться
|
| 11 | А52.20.001-20 | Втулка | 3 шт |
|
| 12 | А52.20.001 | Втулка | 6 шт |
|
| 13 | А52.22.002 | Шайба стопорная | 3 шт |
|
| 14 | А52.22.003-10 | Вилка | 3 шт |
|
| 15 | А52.22.004 | Гайка регулировочная | 3 шт |
|
| 16 | А52.22.005 | Ось | 6 шт |
|
| 17 | А52.22.006 | Пружина рычага | 3 шт |
|
| 18 | А52.22.007 | Скоба | 3 шт |
|
| 19 | А52.22.008 | Кольцо отжимное | 1 шт |
|
| 20 | А52.22.009 | Пружина | 12 шт |
|
| 21 | А52.22.010 | Палец установочный | 3 шт |
|
| 22 | А52.22.012 | Втулка | 6 шт |
|
| 23 | А52.22.105 | Болт | 6 шт |
|
| 24 | А52.22.106 | Пружина тарельчатая | 6 шт |
|
| 25 | А52.22.108 | Шайба стопорная | 6 шт |
|
| 26 | М8-6gх12.58 | Болт | 3 шт |
|
| 27 | М8-6gх30.58 | Болт | 2 шт |
|
| 28 | М10-6gх65.58 | Болт | 3 шт |
|
| 29 | М8-6.019 | Гайка | 2 шт |
|
| 30 | М12-6Н.6 | Шайба | 3 шт |
|
| 31 | 865Г05 | Шайба | 7 шт |
|
| 32 | 1265Г05 | Шайба | 3 шт |
|
| 33 | А52.22.015 | Шайба 10.01 | 12 шт |
|
| 34 | 3,2х20.0.019 | Шплинт | 12 шт |
|
