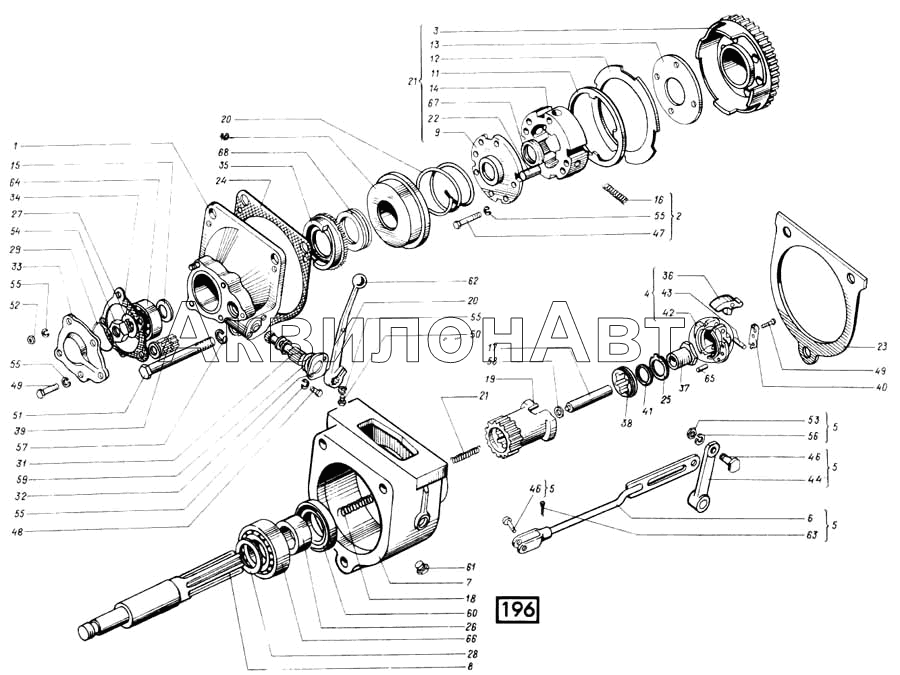

Редуктор пускового двигателя РПД1-000М СМД-21, -22, 22А, 23, 23.01, 23.02, 24, 24.01, 24.02
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 24-20С2 | Механизм управления | 1 шт |
|
|
| 24-20С3 | Тяга | 1 шт |
|
|
| РПД1.000М | Редуктор пускового двигателя | 1 шт |
Розница
468.00 руб.
Нет
Подписаться
|
|
| РПД1.017 | Рычаг | 1 шт |
|
|
| РПД4.000 | Редуктор пускового двигателя | 1 шт |
Нет
Подписаться
|
|
| РПД4.007 | Колесо зубчатое | 1 шт |
|
|
| 1 | РПД1.003-2 | Валик рукоятки | 1 шт |
Розница
12.48 руб.
Нет
Подписаться
|
| 2 | РПД1.004 | Крышка валика | 1 шт |
|
| 3 | РПД1.005А | Крышка | 1 шт |
|
| 4 | РПД1.006 | Прокладка | 1 шт |
|
| 5 | РПД1.009 | Палец | 1 шт |
|
| 6 | РПД1.010 | Крышка | 1 шт |
|
| 7 | РПД1.016 | Ручка шаровая | 1 шт |
|
| 8 | РПД1.040-1 | Рычаг | 1 шт |
|
| 9 | СМД8-19С2-1Б | Вал редуктора | 1 шт |
|
| 10 | СМД2-19С7-1Б | Колесо зубчатое | 1 шт |
|
| 11 | 350.12.080.00 | Держатель | 1 шт |
Нет
Подписаться
|
| 12 | 14-20С2 | Механизм управления редуктором | 1 шт |
|
| 13 | 14-20С3А | Тяга | 1 шт |
|
| 14 | 14-1901-1 | Корпус редуктора | 1 шт |
|
| 15 | СМД8-1904-1Г | Вал редуктора | 1 шт |
|
| 16 | 14-1905-1 | Ступица | 1 шт |
|
| 17 | 14-1906-2 | Диск нажимной | 1 шт |
|
| 18 | СМД2-1915-1 | Диск ведомый | 3 шт |
|
| 19 | СМД2-1916-1 | Диск ведущий | 3 шт |
|
| 20 | СМД2-1917А | Диск прижимной | 1 шт |
|
| 21 | СМД2-1918-1 | Втулка специальная | 1 шт |
|
| 22 | 14-1920-01 | Шайба упорная | 1 шт |
|
| 23 | СМД2-1923-2 | Пружина | 4 шт |
|
| 24 | СМД2-1925-1 | Толкатель | 1 шт |
|
| 25 | СМД2-1928Б | Пружина толкателя большая | 1 шт |
|
| 26 | СМД2-1929-2А | Колесо зубчатое | 1 шт |
|
| 27 | СМД2-1934 | Пружина | 1 шт |
|
| 28 | 38343 | Пружина | 1 шт |
|
| 29 | СМД2-1940А | Прокладка корпуса редуктора | 1 шт |
|
| 30 | СМД2-1941-1А | Прокладка крышки редуктора | 1 шт |
|
| 31 | 14-1953А | Шайба замковая | 1 шт |
|
| 32 | СМД2-1954Б | Втулка сальника | 1 шт |
|
| 33 | СМД2-1966 | Шайба стопорная | 1 шт |
|
| 34 | СМД2-1976-01 | Шайба упорная | 1 шт |
|
| 35 | 350.12.005.00 | Упор нажимной | 1 шт |
|
| 36 | 350.12.025.01 | Груз держателя | 2 шт |
Нет
Подписаться
|
| 37 | 350.12.027.10 | Болт специальный | 1 шт |
Нет
Подписаться
|
| 38 | 350.12.074.00 | Шайба специальная | 1 шт |
Нет
Подписаться
|
| 39 | 350.12.095.10-01 | Валик включения | 1 шт |
Нет
Подписаться
|
| 40 | 350.12.097.11 | Шайба замковая | 1 шт |
Нет
Подписаться
|
| 41 | 350.12.099.01 | Шайба | 1 шт |
|
| 42 | 350.12.109.00 | Держатель | 1 шт |
|
| 43 | 350.12.111.00 | Ось груза | 2 шт |
|
| 44 | 14-2001А | Рычаг | 1 шт |
|
| 45 | 14-2006 | Ось специальная | 1 шт |
|
| 46 | 54.20.405 | Палец | 1 шт |
|
| 47 | М8-6gх45.88 | Болт | 4 шт |
|
| 48 | М8-6gх16.88 | Болт | 2 шт |
|
| 49 | М8-6gх20.88 | Болт | 6 шт |
|
| 50 | М8-6gх25.88 | Винт | 5 шт |
|
| 51 | М14-6рс150.56 | Болт | 3 шт |
|
| 52 | М8-6Н.6 | Гайка | 1 шт |
|
| 53 | М10-6Н.6 | Гайка | 1 шт |
|
| 54 | М22х1,5-6Н.6 | Гайка | 1 шт |
|
| 55 | 020-025-30-2-2 | Кольцо | 2 шт |
|
| 56 | Б62 | Кольцо | 1 шт |
|
| 57 | 1.2-55х80-1 | Манжета | 1 шт |
Розница
2.30 руб.
Нет
Подписаться
|
| 58 | 180305 (6305.2RS) | Подшипник | 1 шт |
|
| 59 | 180308 (6308.2RS) | Подшипник | 1 шт |
|
| 60 | 8109 | Подшипник | 1 шт |
Розница
7.50 руб.
Нет
Подписаться
|
| 61 | 8106 | Подшипник | 1 шт |
Розница
8.00 руб.
Нет
Подписаться
|
| 62 | КГ1/4" | Пробка | 2 шт |
|
| 63 | 15х30БША | Ролик | 4 шт |
|
| 64 | 865Г05 | Шайба | 11 шт |
|
| 65 | 1065Г05 | Шайба | 1 шт |
|
| 66 | 1465Г05 | Шайба | 3 шт |
|
| 67 | 8х1,5.04.05 | Шайба | 1 шт |
|
| 68 | 3,2х14.005 | Шплинт | 1 шт |
|
