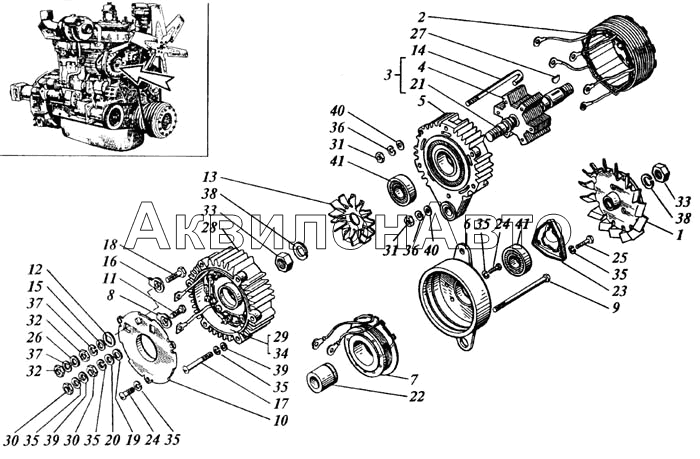

Генератор

Установка вала съема мощности с маховика

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	151.3701050	Шкив с крыльчаткой	1 шт
2	12-3701100	Статор	1 шт
3	15-3701200	Ротор	1 шт
4	15-3701210	Пакет ротора	1 шт
5	Г309-3701300-10	Крышка задняя	1 шт
6	Г309-3701410	Крышка передняя	1 шт
7	12.3701420	Катушка возбуждения	1 шт
8	15.3701005	Втулка	2 шт
9	Г309-37010111	Болт М6х128	1 шт
10	122.3701012	Крышка выпрямителя	1 шт
11	Г306-3701012-02	Болт вывода М5х22	2 шт
12	15.3701013	Шайба	1 шт
13	Г309-3701013-11	Крыльчатка	1 шт
14	Г309-3701014	Болт стяжной	2 шт
15	15.3701014	Шайба	1 шт
16	15.3701015	Втулка	1 шт
17	Г309-3701017	Винт М5	3 шт
18	Г309-3701019	Болт М8х1х28	1 шт
19	11.3701021	Шайба изоляционная	2 шт
20	11.3701022	Шайба	2 шт
21	15.3701201	Вал	1 шт
22	15.3701203-10	Втулка	1 шт
23	Г309-3701402	Крышка подшипника	1 шт
24	001300-03	Винт М5-6gх10.5	5 шт
25	001300-13	Винт М5-6ggх26.48	3 шт
26	002500-08	Шайба 8х1	1 шт
27	616А	Шпонка сегментная	1 шт
28	БПВ22-100-У2	Блок	1 шт
29	2100	Гайка М4-6Н.5А	5 шт
30	002100-02	Гайка М5-6Н.5А	4 шт
31	002100-03	Гайка М6-6Н.5А	3 шт
32	002100-04	Гайка М8х1-6Н.5А	2 шт
33	002100-07	Гайка М16х1,5-6Н.5А	2 шт
34	4Л	Шайба	5 шт
35	5Л	Шайба	15 шт
36	6Л	Шайба	3 шт
37	8.65Г.016	Шайба	2 шт
38	16Л.65Г	Шайба	2 шт
39	002500-03	Шайба 5.01.016	5 шт
40	002500-05	Шайба 6.01.016	3 шт
41	70180504С9Ш	Шарикоподшипник	2 шт
