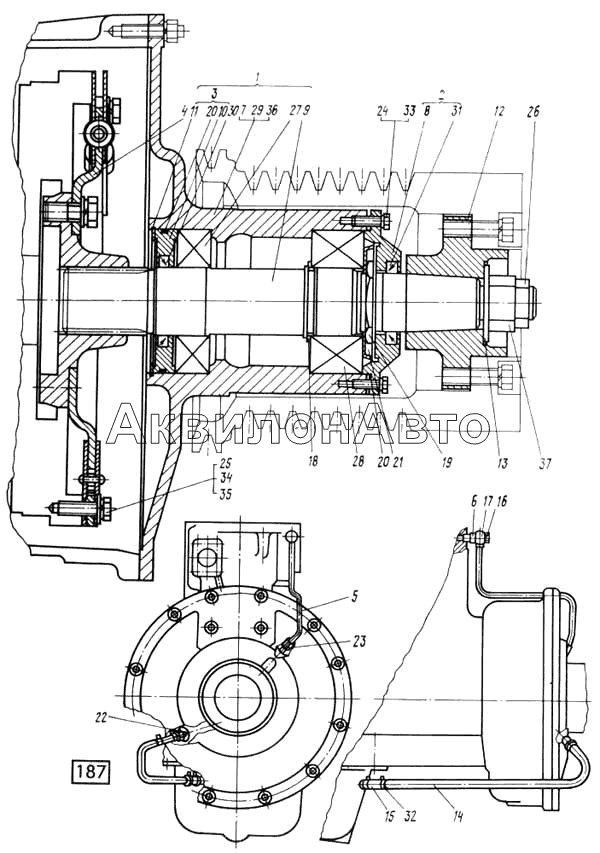

Установка вала съема мощности СМД-31, -31А, -31.01, 31Б.04
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1465Г05 | Шайба | 6 шт |
|
|
| 1 | 31.01-21С5-1 | Крышка картера маховика | 1 шт |
|
| 2 | 31.01-21С26-1 | Корпус манжеты | 1 шт |
|
| 3 | 31.01-21С31-1 | Крышка картера маховика | 1 шт |
|
| 4 | 31.01-21С33-1 | Демпфер | 1 шт |
|
| 5 | 31.01-21С36 | Трубка подвода смазки | 1 шт |
|
| 6 | 31.01-21С37 | Переходник | 1 шт |
|
| 7 | 31.01-2101 | Крышка картера маховика | 1 шт |
|
| 8 | 31.01-2102-1 | Корпус манжеты | 1 шт |
|
| 9 | 31.01-2103 | Вал шлицевой | 1 шт |
|
| 10 | 31.01-2150-1 | Корпус манжеты | 1 шт |
|
| 11 | 31.01-2155 | Кольцо | 1 шт |
|
| 12 | 31.01-2170 | Ступица шкива | 1 шт |
|
| 13 | 31.01-2171 | Шайба | 1 шт |
|
| 14 | 31.01-2197 | Трубка отвода смазки | 1 шт |
|
| 15 | 31.01-2198 | Рукав 12х20-16 | 2 шт |
|
| 16 | СМД7-1590А-01 | Болт зажимной | 1 шт |
|
| 17 | СМД7-1591А | Прокладка | 2 шт |
|
| 18 | 17К-2133 | Кольцо | 1 шт |
|
| 19 | 20-0445 | Гайка | 1 шт |
|
| 20 | 14-1066 | Кольцо 125-130-33-4 | 2 шт |
|
| 21 | 14-0405-2 | Маслоотражатель | 1 шт |
|
| 22 | 23-1338 | Ниппель конечный | 1 шт |
|
| 23 | Н-6068 | Ниппель конечный | 1 шт |
|
| 24 | М8-6gх25.88 | Винт | 6 шт |
|
| 25 | М14-6gх40.88 | Болт | 6 шт |
|
| 26 | М30х2-6Н.6 | Гайка | 1 шт |
|
| 27 | 180312 (6312.2RS) | Подшипник | 1 шт |
|
| 28 | 3612 | Подшипник | 1 шт |
|
| 29 | КГ1/8" | Пробка | 2 шт |
|
| 30 | 1.2-60х85-1 | Манжета | 1 шт |
Розница
2.10 руб.
Нет
Подписаться
|
| 31 | 2.2-52х75-1 | Манжета | 1 шт |
Розница
6.00 руб.
Менее 10 шт
В корзину
|
| 32 | Н-66С1 | Хомут стяжной | 4 шт |
|
| 33 | 865Г05 | Шайба | 6 шт |
|
| 35 | 14х3.02 | Шайба | 6 шт |
|
| 36 | М12х25.88 | Шпилька | 2 шт |
|
| 37 | М30х2-6Н.6 | Гайка | 1 шт |
|
