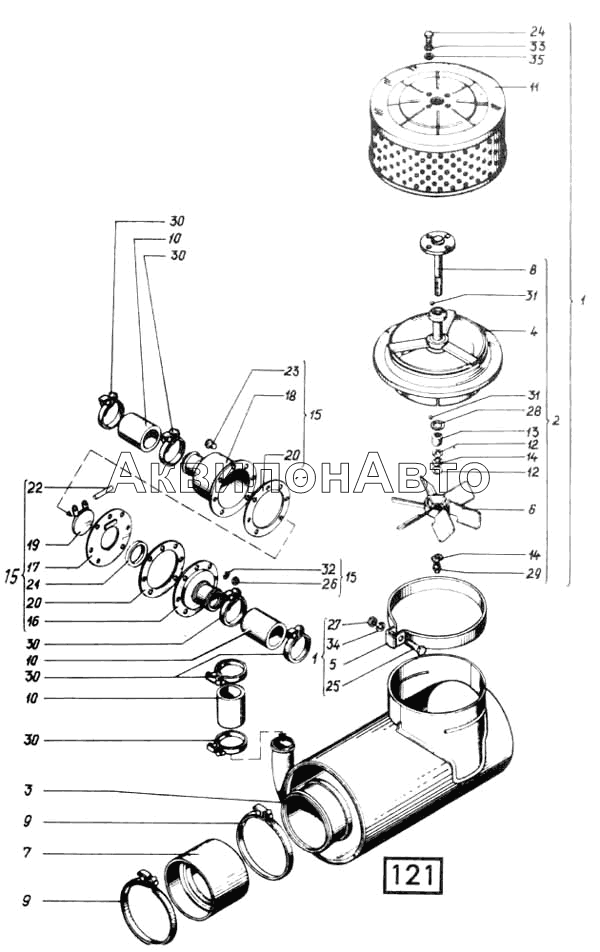

Воздухозаборник и клапан эжектора СМД-31, -31А, -31.01, 31Б.04
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 72-12009.00 | Воздухозаборник | 1 шт |
|
|
| 1 | 31-12С3-1 | Воздухозаборник вращающийся | 1 шт |
|
| 2 | 31-12С6-1 | Ступица | 1 шт |
|
| 3 | 31А-12С11 | Предочиститель инерционный | 1 шт |
|
| 4 | 31-12С21 | Корпус | 1 шт |
|
| 5 | 31-1234 | Хомут | 1 шт |
|
| 6 | 31-1290-2 | Турбина воздушная | 1 шт |
|
| 7 | 31А-1205 | Рукав ВII-6,3-125-146-У L=105±3мм | 1 шт |
|
| 8 | 21-12С8 | Ось | 1 шт |
|
| 9 | 23-12С15-01 | Хомут стяжной | 2 шт |
|
| 10 | 23-1208 | Рукав 42х56,5-15, L=70±3 мм | 3 шт |
|
| 11 | 21-12С4 | Воздухозаборник | 1 шт |
|
| 12 | 72-12118.00 | Прокладка | 3 шт |
|
| 13 | 72-12121.00 | Конус | 1 шт |
|
| 14 | 72-12163.00 | Контргайка | 2 шт |
|
| 15 | 23-12С4 | Клапан эжектора | 1 шт |
|
| 16 | 23-12С20 | Крышка с трубкой | 1 шт |
|
| 17 | 23-12С21 | Панель | 1 шт |
|
| 18 | 23-12С22 | Корпус | 1 шт |
|
| 19 | 23-12С23 | Клапан | 1 шт |
|
| 20 | 23-1233 | Прокладка | 2 шт |
|
| 21 | 23-1235 | Прокладка | 1 шт |
|
| 22 | 18Н-1268 | Ось клапана | 1 шт |
|
| 23 | М6-6gх12.88 | Болт | 7 шт |
|
| 24 | М8-6gх12.88 | Болт | 4 шт |
|
| 25 | М10-6gх35.88 | Болт | 1 шт |
|
| 26 | М6-7Н.6 | Гайка | 7 шт |
|
| 27 | М10-6Н.6 | Гайка | 1 шт |
|
| 28 | СТ23-15-2,5 | Кольцо | 1 шт |
|
| 29 | 1.1.Ц6 | Масленка | 1 шт |
|
| 30 | А23.02.180 | Хомут стяжной | 6 шт |
|
| 31 | 6-40 | Шарик | 18 шт |
|
| 32 | 665Г05 | Шайба | 7 шт |
|
| 33 | 865Г05 | Шайба | 4 шт |
|
| 34 | 1065Г05 | Шайба | 1 шт |
|
| 35 | 8х1,5.04.05 | Шайба | 4 шт |
|
