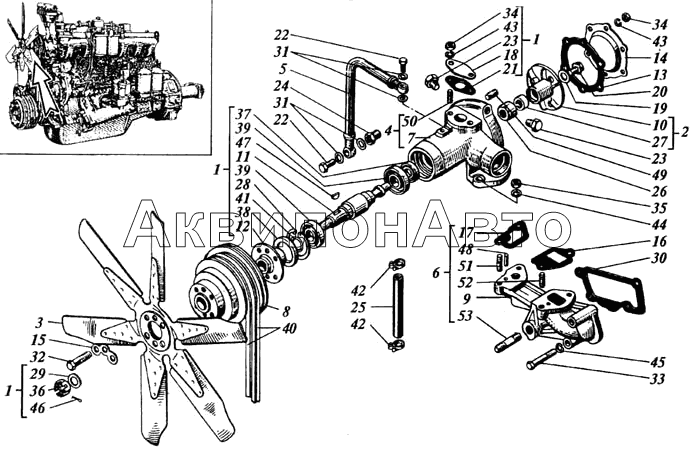

Насос водяной и вентилятор
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 72-13002.00-02 | Насос водяной | 1 шт |
|
| 2 | 72-13003.00 | Крыльчатка | 1 шт |
|
| 3 | 72-13010.01 | Вентилятор | 1 шт |
|
| 4 | 72-13023.00 | Корпус | 1 шт |
|
| 5 | 31-13С7-1 | Трубка подвода масла | 1 шт |
|
| 6 | 31А-13С8 | Проставка | 1 шт |
|
| 7 | 72-13101.00 | Корпус | 1 шт |
|
| 8 | 31А-1302-1 | Шкив вентилятора | 1 шт |
|
| 9 | 31А-1303 | Проставка | 1 шт |
|
| 10 | 72-13104.00 | Крыльчатка | 1 шт |
|
| 11 | 72-13105.00 | Валик водяного насоса | 1 шт |
|
| 12 | 60-13110.01 | Ступица шкива вентилятора | 1 шт |
|
| 13 | 60-13130.10 | Прокладка | 1 шт |
|
| 14 | 60-13147.20 | Крышка водяного насоса | 1 шт |
|
| 15 | 60-13157.00 | Шайба стопорная | 2 шт |
|
| 16 | 60-13164.00 | Прокладка правая | 1 шт |
|
| 17 | 60-13167.00 | Прокладка левая | 1 шт |
|
| 18 | 60-13171.00 | Фланец | 1 шт |
|
| 19 | 72-13173.00 | Шайба | 1 шт |
|
| 20 | 72-13175.00 | Болт | 1 шт |
|
| 21 | 60-23110.00 | Прокладка | 1 шт |
|
| 22 | СМД7-1590А-01 | Болт зажимной | 2 шт |
|
| 23 | 60-01207.00 | Заглушка | 1 шт |
|
| 24 | 31А-1311 | Переходник | 1 шт |
|
| 25 | 31А-1373 | Шланг соединительный | 1 шт |
|
| 26 | 01-13С9 | Сальник водяного насоса | 1 шт |
|
| 27 | 72-13174.00 | Втулка | 1 шт |
|
| 28 | 14-1359-1 | Кольцо Б62 | 1 шт |
|
| 29 | 14-1362 | Шайба | 1 шт |
|
| 30 | СМД14К-1331 | Прокладка проставки водяного насоса | 1 шт |
|
| 31 | СМД7-1591А | Прокладка | 4 шт |
|
| 32 | М12-1,25-6gх55.88 | Болт | 6 шт |
|
| 33 | М12-6gх70.88 | Болт | 4 шт |
|
| 34 | М8.6Н.6 | Гайка | 8 шт |
|
| 35 | М10.6Н.6 | Гайка | 4 шт |
|
| 36 | М18х1,5-6Н.06 | Гайка | 1 шт |
|
| 37 | 1.2-20х40-1 | Манжета | 1 шт |
|
| 38 | 1.2-45х65-1 | Манжета | 1 шт |
Розница
1.50 руб.
Нет
Подписаться
|
| 39 | 180205 (6205.2RS) | Подшипник | 2 шт |
|
| 40 | 1-14х13х1600 | Ремень зубчатый | 2 шт |
|
| 41 | 024-030-36-2-2 | Кольцо | 1 шт |
Розница
0.30 руб.
В наличии
В корзину
|
| 42 | Н66С1 | Хомут стяжной | 2 шт |
|
| 43 | 665Г05 | Шайба | 8 шт |
|
| 44 | 1065Г.05 | Шайба | 4 шт |
|
| 45 | 1265Г.05 | Шайба | 4 шт |
|
| 46 | 4х28.005 | Шплинт | 1 шт |
|
| 47 | 6х9 | Шпонка сегментная | 1 шт |
Розница
4.10 руб.
В наличии
В корзину
|
| 48 | 8h8х20 | Штифт | 2 шт |
|
| 49 | М8х16.88 | Шпилька | 6 шт |
|
| 50 | М8х20.88 | Шпилька | 2 шт |
|
| 51 | М10х30.88 | Шпилька | 2 шт |
|
| 52 | М10х25.88 | Шпилька | 2 шт |
|
| 53 | М16х50.88 | Шпилька | 1 шт |
|
