Турбокомпрессор. Устройство


Масштаб,%: 1% 200%
Артикул Наименование детали Кол-во в узле
3990033091 Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) 1 шт
1 6111030870 Винт 3 шт
2 3996723015 Крышка корпуса 1 шт
3 6117405084 Шайба 3 шт
4 3996723020 Корпус компрессора 1 шт
5 3992662002 Гайка 1 шт
6 3992902011 Колесо компрессора 1 шт
7 3993100022 Кольцо пружинное 4 шт
8 3992102012 Тепловой экран 1 шт
9 3992331002 Втулка подшипника 2 шт
10 3993401002 Кольцо стопорное 4 шт
11 3996861002 Корпус подшипников 1 шт
12 3992100050 Маслоотражатель 1 шт
13 3992000900 Втулка распорная 1 шт
14 3993231002 Фланец упорный 1 шт
15 3992002012 Кольцо упорное 2 шт
16 3994801003 Экран маслосбрасывающий 1 шт
17 3992430012 Втулка уплотнительная 1 шт
18 3992200000 Винт 4 шт
19 3992001005 Шайба 4 шт
20 3994500012 Кольцо уплотнительное 1 шт
21 3992134002 Крышка корпуса подшипника 1 шт
22 3993101012 Пластина упорная 4 шт
23 6117405082 Шайба 8 шт
24 6111036183 Болт 8 шт
25 3991122004 Ротор 1 шт
26 201684-П29 Болт М10х1,25х45 4 шт
27 312300-П2 Шайба 10,5 4 шт
28 250517-П29 Гайка М10х1,25-6Н 4 шт
29 6111030873 Болт 6 шт
30 3994001022 Пластина упорная 3 шт
31 3993201022 Пластина упорная 3 шт

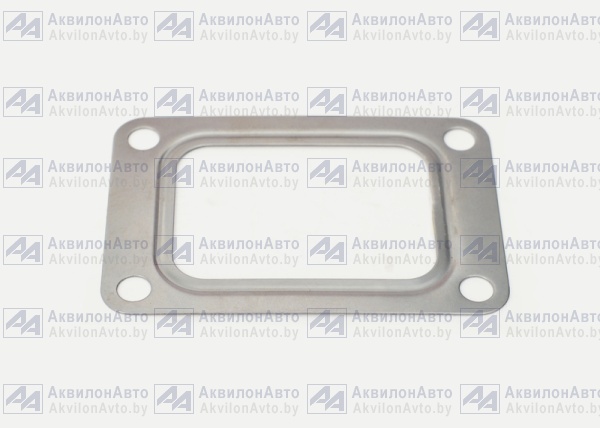

32 238Ф-1118158 Прокладка 1 шт
33 3996923511 Корпус турбины 1 шт

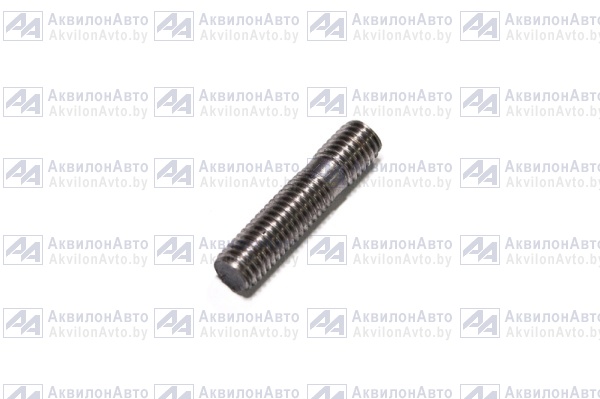

34 310437-П Шпилька 6 шт
