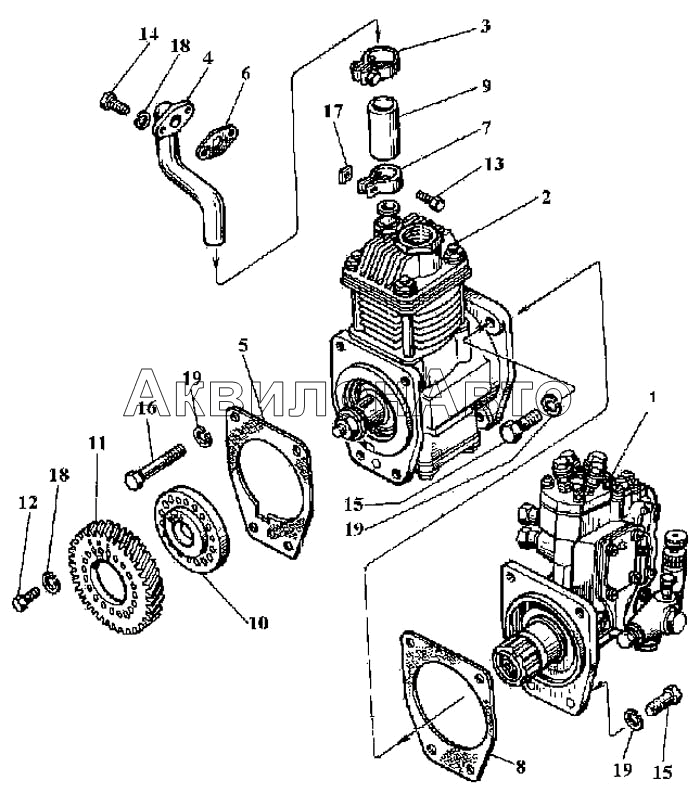

Установка компрессора с топливным насосом и их привод
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 54.1111004-52Т | Насос топливный | 1 шт |
|
| 1 | 54.1111004-62Т | Насос топливный | 1 шт |
|
| 2 | А29.02.000Б-02 | Компрессор | 1 шт |
|
| 3 | Д120-1405070-10 | Хомут | 2 шт |
|
| 4 | Д37Е-3509230 | Трубка | 1 шт |
|
| 5 | Д37Е-3509033-03 | Прокладка | 1 шт |
|
| 6 | Д21-1008036-03 | Прокладка | 1 шт |
|
| 7 | Д120-1405071-10 | Хомут | 2 шт |
|
| 8 | Д30-1111086-03 | Прокладка | 1 шт |
|
| 9 | Д37Е-1405092 | Трубка | 1 шт |
|
| 10 | Д144-1111165 | Фланец | 1 шт |
Розница
31.50 руб.
Нет
Подписаться
|
| 11 | Д144-1111172 | Шестерня | 1 шт |
Розница
25.50 руб.
Нет
Подписаться
|
| 12 | Д37Е-1111173-02 | Болт | 2 шт |
|
| 13 | М6.6gх25.88.35.019 | Болт | 2 шт |
|
| 14 | 4М8.6gх18.88.35.019 | Болт | 2 шт |
|
| 15 | 4М10.6gх35.88.35.019 | Болт | 4 шт |
|
| 16 | 4М10.6gх65.88.35.019 | Болт | 4 шт |
|
| 17 | М6.6Н.6.019 | Гайка | 2 шт |
|
| 18 | 8Т.65Г.06 | Шайба | 4 шт |
|
| 19 | 10.0Т.65Г.06 | Шайба | 8 шт |
|
