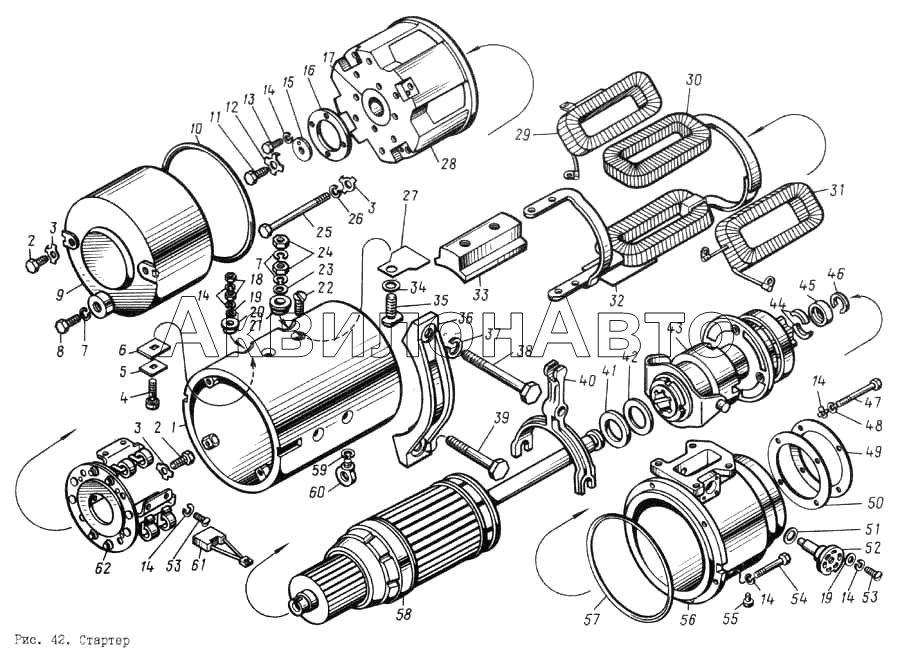

Стартер
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 16.3708000 | Стартер в сборе | 1 шт |
|
|
| 16.3708100-10 | Корпус в сборе | 1 шт |
|
|
| 16.3708300 | Крышка со стороны коллектора в сборе | 1 шт |
|
|
| 16.3708400 | Крышка со стороны привода в сборе | 1 шт |
|
|
| 1 | 16.3708120-10 | Корпус | 1 шт |
|
| 3 | 15.3708007 | Шайба стопорная | 10 шт |
|
| 4 | 16.3708104-10 | Болт | 1 шт |
|
| 5 | 16.3708107-10 | Прокладка | 1 шт |
|
| 6 | 16.3708103-10 | Изоляция | 1 шт |
|
| 7 | 7Х-4289 | Шайба пружинная | 3 шт |
|
| 17 | 80205 | Подшипник | 1 шт |
|
| 18 | 8Х-1533 | Гайка | 2 шт |
|
| 20 | 16.3708105-10 | Втулка | 1 шт |
|
| 21 | СТ25-3708071-Т | Втулка изоляционная | 1 шт |
|
| 22 | Х1-11-58-Т | Винт полюса | 8 шт |
|
| 23 | МХ-0825 | Шайба | 1 шт |
|
| 25 | 16.3708011 | Болт стяжной | 4 шт |
|
| 26 | МХ-0246 | Шайба | 4 шт |
|
| 27 | 16.3708102 | Изоляция | 1 шт |
|
| 28 | 16.3708301 | Крышка со стороны коллектора | 1 шт |
|
| 29 | 16.3708160-10 | Катушка шунтовая 1 | 1 шт |
|
| 30 | 16.3708130-10 | Катушки сериесные | 1 шт |
|
| 31 | 16.3708170-10 | Катушка шунтовая 2 | 1 шт |
|
| 32 | 16.3708108-10 | Изоляция | 1 шт |
|
| 33 | 16.3708101 | Полюс | 4 шт |
|
| 34 | МХ-0037-Т | Шайба изоляционная | 1 шт |
|
| 35 | СТ25-3708104-Т | Болт выводной | 1 шт |
|
| 36 | 840.3708722 | Скоба крепления стартера | 2 шт |
|
| 37 | 252138-П2 | Шайба пружинная | 4 шт |
Розница
0.80 руб.
Нет
Подписаться
|
| 38 | 200855-П29 | Болт | 2 шт |
|
| 39 | 200853-П29 | Болт М14х120 | 2 шт |
Розница
8.50 руб.
Менее 10 шт
В корзину
|
| 40 | 16.3708401 | Рычаг | 1 шт |
|
| 41 | 16.3708006 | Чашка опорная | 1 шт |
|
| 42 | 16.3708007 | Шайба | 1 шт |
|
| 43 | 16.3708600 | Привод | 1 шт |
|
| 44 | 16.3708009 | Сухарь | 2 шт |
|
| 45 | 16.3708008 | Чашка | 1 шт |
|
| 46 | 16.3708014 | Кольцо | 1 шт |
|
| 47 | 58.016 | Болт | 4 шт |
|
| 48 | МХ-1032 | Шайба | 4 шт |
|
| 49 | 16.3708403 | Шайба | 1 шт |
|
| 50 | 16.3708404 | Шайба | 1 шт |
|
| 51 | 16.3708406 | Кольцо уплотнительное | 1 шт |
|
| 52 | СТ142-3708070 | Ось рычага | 1 шт |
|
| 54 | 88.016 | Винт | 7 шт |
|
| 55 | СТ142.3708267 | Пробка | 1 шт |
|
| 56 | 16.3708402 | Крышка со 1 стороны привода | 1 шт |
|
| 57 | 16.3708003 | Кольцо уплотнительное | 1 шт |
|
| 58 | 16.3708200-01 | Якорь | 1 шт |
|
| 59 | МХ-0142 | Шайба | 1 шт |
|
| 60 | 16.3708013 | Рым-болт | 1 шт |
|
| 61 | 16.3708050 | Щетка | 8 шт |
|
