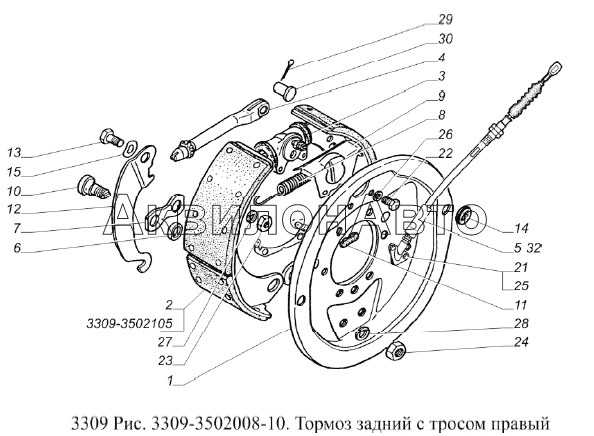

Тормоз задний с тросом правый
/100.gif)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 3309-3502105 | Накладка | 3309 шт |
|
|
| 1 | 3309-3502012-10 | Щит заднего тормоза правый | 1 шт |
|
| 2 | 3309-3502090 | Колодка с фрикционными накладками | 2 шт |
|
| 3 | 3309-3502340 | Цилиндр колесный | 1 шт |
|
| 4 | 3307-3508154 | Звено разжимное | 1 шт |
|
| 5 | 3307-3508180-02 | Трос задний правый | 1 шт |
|
| 5 | 3307-3508180-03 | Трос задний правый | 1 шт |
|
| 6 | 4301-3501028-01 | Втулка | 2 шт |
|
| 7 | 4301-3501030 | Пластина опорных пальцев | 1 шт |
|
| 8 | 51-3501035 | Пружина | 1 шт |
|
| 9 | 53-3502050-01 | Экран защитный колесного цилиндра заднего тормоза | 1 шт |
|
| 10 | 4301-3501068 | Палец эксцентриковый | 2 шт |
|
| 11 | 33078-3502074 | Заглушка | 2 шт |
|
| 12 | 33078-3508152 | Рычаг привода правый | 1 шт |
|
| 13 | 33078-3508160 | Ось | 1 шт |
|
| 14 | 52-8101164 | Заглушка | 2 шт |
|
| 15 | 293480-П29 | Шайба 18,5 | 1 шт |
|
| 21 | 201453-П29 | Болт М8-6gх14 | 2 шт |
|
| 22 | 201495-П29 | Болт М10-6gх20 ОСТ 37.001.123-96 | 2 шт |
Розница
0.60 руб.
Менее 10 шт
В корзину
|
| 23 | 250558-П29 | Гайка М14-6Н | 1 шт |
|
| 24 | 250561-П29 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | 2 шт |
|
| 25 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | 2 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 26 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | 2 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 27 | 252138-П2 | Шайба 14.ОТ ОСТ 37.001.115-75 | 1 шт |
Розница
0.80 руб.
Нет
Подписаться
|
| 28 | 252139-П2 | Шайба 16.ОТ ОСТ 37.001.115-75 | 2 шт |
|
| 29 | 258053-П29 | Шплинт 4х25 | 1 шт |
|
| 30 | 45 9865 1099 | Палец 14х25 | 1 шт |
|
| 32 | 3307-3508180-02 | Трос задний правый | 1 шт |
|
| 32 | 3307-3508180-03 | Трос задний правый | 1 шт |
|
