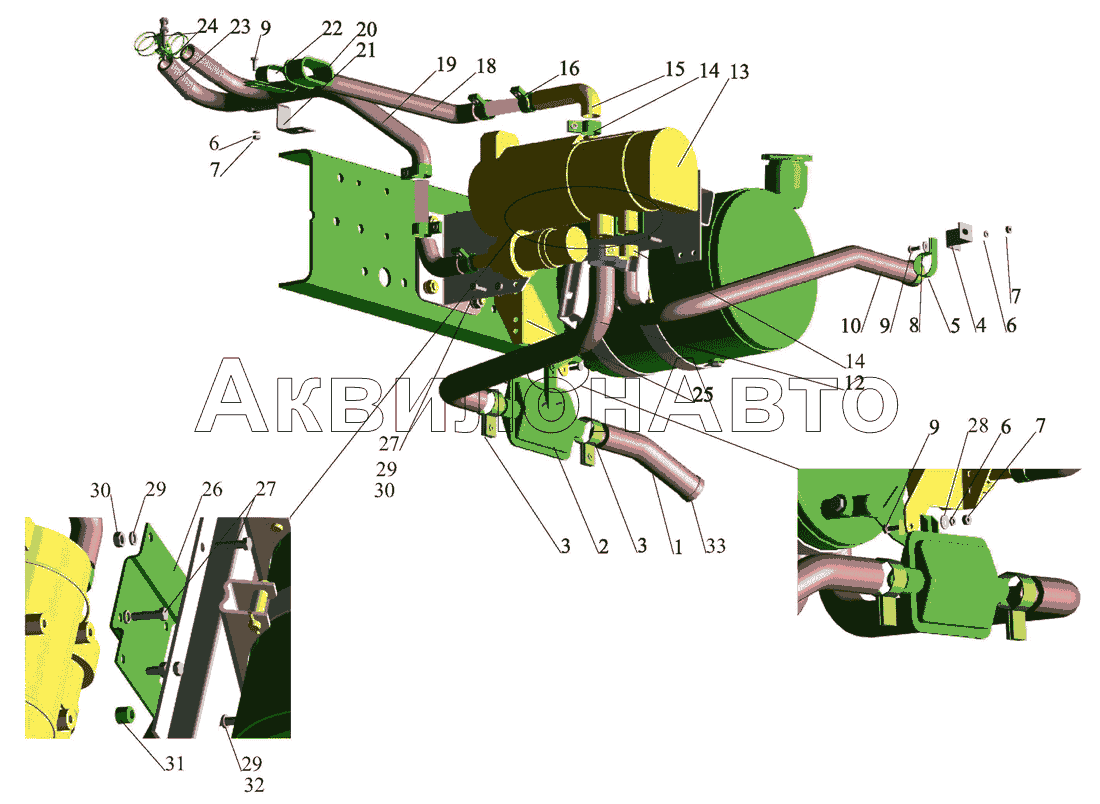

Установка подогревателя Thermo 90S 437041-1015001-010
/2.gif)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 4370-1015032-010 | Труба | 1 шт |
|
| 2 | 19562D | Глушитель | 1 шт |
|
| 3 | 367400 | Хомут | 3 шт |
|
| 4 | 5432-3506052 | Кронштейн | 1 шт |
Розница
0.70 руб.
Нет
Подписаться
|
| 5 | 379677 | Кляммер | 1 шт |
|
| 6 | 252134 | Шайба 6Т | 3 шт |
|
| 7 | 250508 | Гайка М6-6Н | 3 шт |
Розница
0.40 руб.
В наличии
В корзину
|
| 8 | 252037 | Шайба 6 | 1 шт |
Розница
0.60 руб.
Менее 10 шт
В корзину
|
| 9 | 201418 | Болт М6-6gх16 | 3 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 10 | 4370-1015028 | Воздуховод | 1 шт |
|
| 12 | 4370-1015033-010 | Труба | 1 шт |
|
| 13 | 89139A | Подогреватель Thermo 90S | 1 шт |
|
| 14 | 33930А | Хомут | 7 шт |
|
| 15 | 4370-1015063-010 | Шланг | 2 шт |
|
| 16 | 66934A | Переходник | 2 шт |
|
| 18 | 437041-1015080 | Шланг | 1 шт |
|
| 19 | 437041-1015100 | Шланг | 1 шт |
|
| 20 | 4370-1015148 | Прокладка | 1 шт |
|
| 21 | 4370-1015435 | Кронштейн | 1 шт |
|
| 22 | 403631 | Кляммер | 1 шт |
|
| 23 | 535А-3408046 | Пружина | 2 шт |
|
| 24 | TORRO20-32/9-C7W2 | Хомут | 2 шт |
|
| 25 | 4370-1015152 | Кронштейн | 1 шт |
|
| 26 | 4370-1015650 | Кронштейн | 1 шт |
|
| 27 | 201454 | Болт М8-6gх16 | 7 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 28 | 252004 | Шайба 6 | 1 шт |
|
| 29 | 252135 | Шайба 8Т | 8 шт |
|
| 30 | 250510 | Гайка М8-6Н | 5 шт |
|
| 31 | 64226-1302138 | Втулка | 1 шт |
Розница
0.90 руб.
Нет
Подписаться
|
| 32 | 201460 | Болт М8-6gх30 | 1 шт |
Розница
0.60 руб.
Нет
Подписаться
|
| 33 | 29519А | Втулка защитная | 1 шт |
|
