Установка карданной передачи
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 437030-2200000 | Установка карданной передачи | 1 шт |
|
|
| 437030-2200000-010 | Установка карданной передачи | 1 шт |
|
|
| 1 | 5320-2201026-01 | Крестовина в сборе с масленкой | 3 шт |
|
| 2 | 130-2201043 | Уплотнение торцевое | 12 шт |
|
| 4 | 3309-2201023 | Вилка-фланец, присоединяемая к заднему мосту | 1 шт |
|
| 5 | 431410-2201050-10 | Прокладка регулировочная | 12 шт |
|
| 6 | 120-2201051 | Пластина-замок | 12 шт |
|
| 7 | 3309-2202048-10 | Вилка скользящая | 1 шт |
|
| 8 | 24-2904142 | Колпачок пресс-масленки | 5 шт |
|
| 10 | 201454 | Болт М8-6gх16 | 24 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 12 | 804805УС10 | Подшипник роликовый игольчатый | 12 шт |
|
| 14 | 3309-2201080 | Прокладка регулировочная | 12 шт |
|
| 16 | 264040 | Масленка 2.3.90 Ц6хр | 3 шт |
|
| 17 | 4370-2201010-010 | Вал карданный в сборе | 1 шт |
|
| 17 | 4370-2201015 | Вал карданный | 1 шт |
|
| 17 | 4370-2201015-010 | Вал карданный | 1 шт |
|
| 101 | 437030-2201006 | Карданная передача в сборе привода заднего моста | 1 шт |
Розница
1478.00 руб.
Нет
Подписаться
|
| 101 | 437030-2201006-010 | Карданная передача в сборе привода заднего моста | 1 шт |
Розница
1518.00 руб.
Нет
Подписаться
|

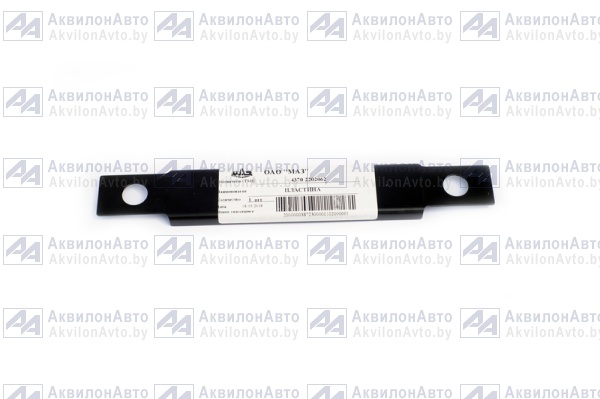

| 102 | 4370-2202062 | Пластина | 1 шт |
Розница
6.50 руб.
Менее 10 шт
В корзину
|

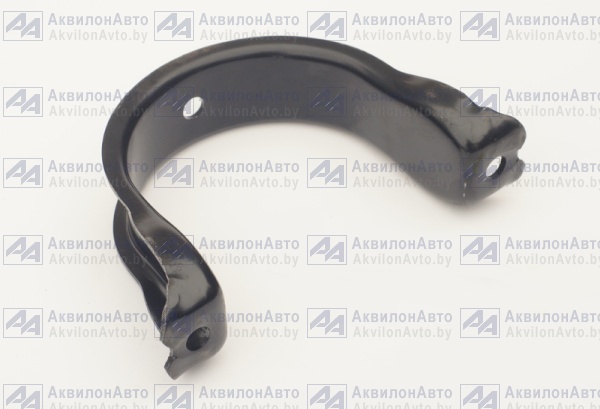

| 103 | 4370-2202090 | Хомут | 1 шт |
Розница
35.00 руб.
Менее 10 шт
В корзину
|
| 104 | 4370-2202091 | Держатель | 1 шт |
Розница
2.00 руб.
Нет
Подписаться
|
| 105 | 372215 | Болт М14х1,5х45 | 10 шт |
Розница
3.00 руб.
В наличии
В корзину
|
| 106 | 374 633 | Гайка М14х1,5 | 12 шт |
|
| 107 | 252016 | Шайба 14 | 4 шт |
|
| 108 | 252138 | Шайба 14.ОТ | 8 шт |
Розница
0.30 руб.
В наличии
В корзину
|
| 201 | 5320-2201026-01 | Крестовина в сборе с масленкой | 3 шт |
|
| 202 | 130-2201043 | Уплотнение торцевое | 12 шт |
|
| 203 | 437030-2202015 | Вал карданный промежуточный | 1 шт |
|
| 204 | 53A-2202081 | Опора промежуточного вала | 1 шт |
|
| 206 | 437030-2202023 | Вилка-фланец, присоединяемая к коробке передач | 1 шт |
|
| 207 | 431410-2201050-10 | Прокладка регулировочная | 12 шт |
|
| 208 | 120-2201051 | Пластина-замок | 12 шт |
|
| 209 | 53A-2202209 | Отражатель сальника промежуточного вала передний | 1 шт |
|
| 210 | 130-2202213 | Втулка распорная | 2 шт |
|
| 211 | 130-2202215 | Отражатель сальника промежуточного вала задний | 1 шт |
|
| 212 | 53-2202217-02 | Гайка распорной втулки подшипника опоры | 1 шт |
|
| 213 | 24-2904142 | Колпачок пресс-масленки | 5 шт |
|
| 215 | 201454 | Болт М8-6gх16 | 24 шт |
|
| 216 | 264020 | Масленка 1.3.Ц6хр | 1 шт |
|
| 217 | 264040 | Масленка 2.3.90 Ц6хр | 3 шт |
|
| 218 | 804805УС10 | Подшипник роликовый игольчатый | 12 шт |
|
| 220 | 3309-2201080 | Прокладка регулировочная | 12 шт |
|
| 223 | 6-114 | Шарикоподшипник | 1 шт |
|
| 224 | 264072 | Масленка 1.1.4ХЛ1 | 1 шт |
|
| 601 | 4370-2201010 | Вал карданный в сборе | 1 шт |
|
| 602 | 437030-2202010 | Вал карданный промежуточный в сборе | 1 шт |
|
| 615 | 53-2201085 | Кольцо уплотнительное сальника скользящей вилки | 2 шт |
|
| 616 | 53-2201089 | Отражательная шайба сальника скользящей вилки | 2 шт |
|
| 617 | 4301-2201092-10 | Вкладыш центрирующий вилки скользящей | 1 шт |
|
| 618 | 131-2203217 | Гайка крепления сальника шлицевой втулки | 1 шт |
|
| 619 | 4370-2201017-001 | Этикетка самоклеющаяся | 1 шт |
|
