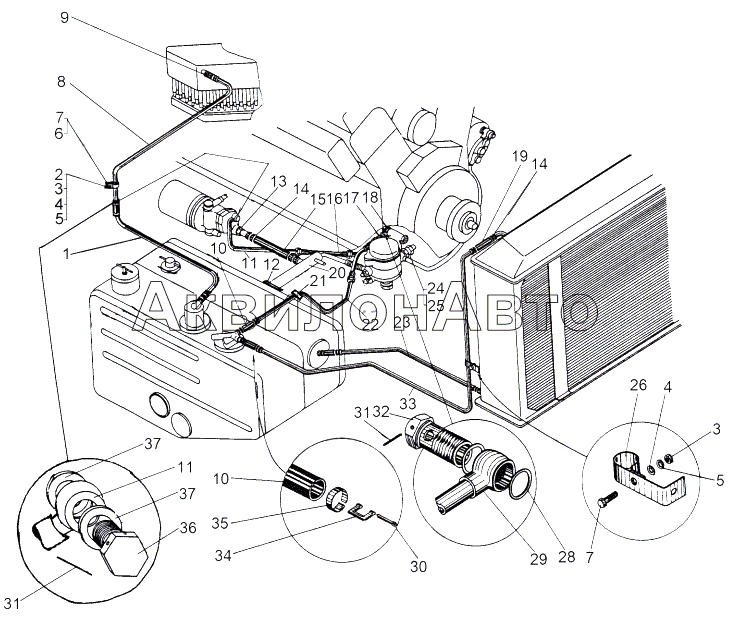

Монтажная схема масляной системы двигателя 543, 543А
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 543-1018278-20 | Труба суфлирующая | 1 шт |
|
| 2 | 201420 | Болт М6-6gх20 | 1 шт |
Розница
0.30 руб.
В наличии
В корзину
|
| 3 | 250508 | Гайка М6-6Н | 2 шт |
Розница
0.40 руб.
В наличии
В корзину
|
| 4 | 252004 | Шайба 6 | 2 шт |
Розница
0.80 руб.
Нет
Подписаться
|
| 5 | 252134 | Шайба 6Т | 2 шт |
|
| 6 | 543-3506222 | Прокладка | 1 шт |
|
| 7 | 379168 | Кляммер | 1 шт |
Розница
0.80 руб.
Нет
Подписаться
|
| 8 | 543-1018288-30 | Труба суфлирующая | 1 шт |
|
| 9 | 535А-8101036 | Шланг соединительный | 2 шт |
|
| 10 | 543-1303099 | Рукав | 2 шт |
|
| 11 | 543-1021031 | Труба отводящая | 1 шт |
|
| 12 | 543-1018222 | Прокладка | 1 шт |
|
| 13 | 401567 | Наконечник | 1 шт |
|
| 14 | 543-1303530 | Хомут | 543 шт |
|
| 15 | 543-1021066 | Шланг соединительный | 1 шт |
|
| 16 | 543-1018435 | Шланг соединительный гибкий | 2 шт |
|
| 17 | 543-1018187 | Труба от насоса к шлангу | 1 шт |
|
| 18 | 535А-1804391 | Шланг соединительный | 1 шт |
|
| 19 | 537-1018184 | Шланг соединительный | 4 шт |
|
| 20 | 543-1018168 | Труба к насосу двигателя | 1 шт |
|
| 21 | 379174 | Кляммер | 1 шт |
|
| 22 | 543-1018778 | Труба к клапану | 1 шт |
|
| 23 | 543-1018760 | Труба от радиатора | 1 шт |
|
| 24 | 543-1021046 | Труба отводящая к двигателю | 1 шт |
|
| 25 | 375992 | Шайба | 2 шт |
|
| 26 | 379679 | Кляммер | 1 шт |
|
| 27 | 201422 | Болт М6-6gх25 | 1 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 28 | 535А-1018157 | Кольцо уплотнительное | 4 шт |
|
| 29 | 543-1018191 | Угольник поворотный | 1 шт |
|
| 30 | 297575 | Шплинт 5,6х22 | 36 шт |
|
| 31 | 258255 | Шплинт 1,2х225 | 5 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 32 | 0000-1000044 | Зажим поворотного угольника 312-74 | 2 шт |
|
| 33 | 543-1018763 | Труба от клапана к радиатору | 1 шт |
|
| 34 | 297580 | Пряжка | 36 шт |
Розница
0.40 руб.
Нет
Подписаться
|
| 35 | 297584 | Лента | 34 шт |
|
| 36 | 535А-1035047 | Зажим поворотного угольника | 1 шт |
|
| 37 | 535А-1035040 | Кольцо уплотнительное | 3 шт |
|
