Схема вентиляции и отопления кабины
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 250640-П29 | Гайка | 1 шт |
|
|
| 251161-П2 | Шайба пружинная | 1 шт |
|
|
| 504В-8101031 | Шланг отопителя подводящий задний в сборе | 2 шт |
|
|
| 1 | 500-8101033-Б1 | Шланг отопителя отводной передний в сборе | 1 шт |
|
| 2 | 500-8101030-Б1 | Шланг отопителя подводной передний в сборе | 1 шт |
|
| 3 | 500-8101010-20 | Отопитель в сборе | 1 шт |
|
| 4 | 297580-П29 | Пряжка хомутика | 8 шт |
|
| 5 | 500-8101032-В1 | Шланг отопителя отводной задний в сборе | 1 шт |
|
| 6 | 401418-П29 | Тройник подводных шлангов | 1 шт |
|
| 7 | 5335А-3724042 | Втулка | 5 шт |
|
| 8 | 500-8101031-Б1 | Шланг отопителя подводной задний в сборе | 1 шт |
|
| 9 | 500-8101310 | Кран в сборе | 2 шт |
|
| 10 | 500-8101340 | Трубка подводящая с фланцем в сборе | 1 шт |
|
| 11 | НО-83010 | Переключатель | 1 шт |
|

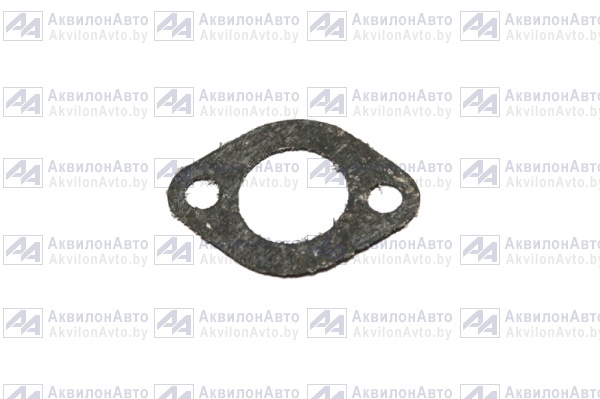

| 12 | 500-1015146 | Прокладка фланца | 1 шт |
Розница
0.10 руб.
Нет
Подписаться
|
| 13 | 201469-П29 | Болт крепления трубки | 2 шт |
|
| 14 | 252155-П2 | Шайба | 2 шт |
|
| 15 | 500-8101032-В1 | Шланг отопителя отводной задний в сборе | 1 шт |
|
| 16 | 379675-П29 | Кляммер | 3 шт |
|
| 17 | 252135-П2 | Шайба | 2 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 18 | 250510-П29 | Гайка | 2 шт |
|
| 19 | 201454-П29 | Болт | 2 шт |
Розница
0.70 руб.
Нет
Подписаться
|
| 20 | 500-8101044-В | Кронштейн крепления тройника | 1 шт |
|
| 21 | КР2-1305010-Г | Кран спускной в сборе | 1 шт |
|
| 22 | 297584-П29 | Лента стяжная | 8 шт |
|
| 23 | 297575-П29 | Шплинт | 8 шт |
|
