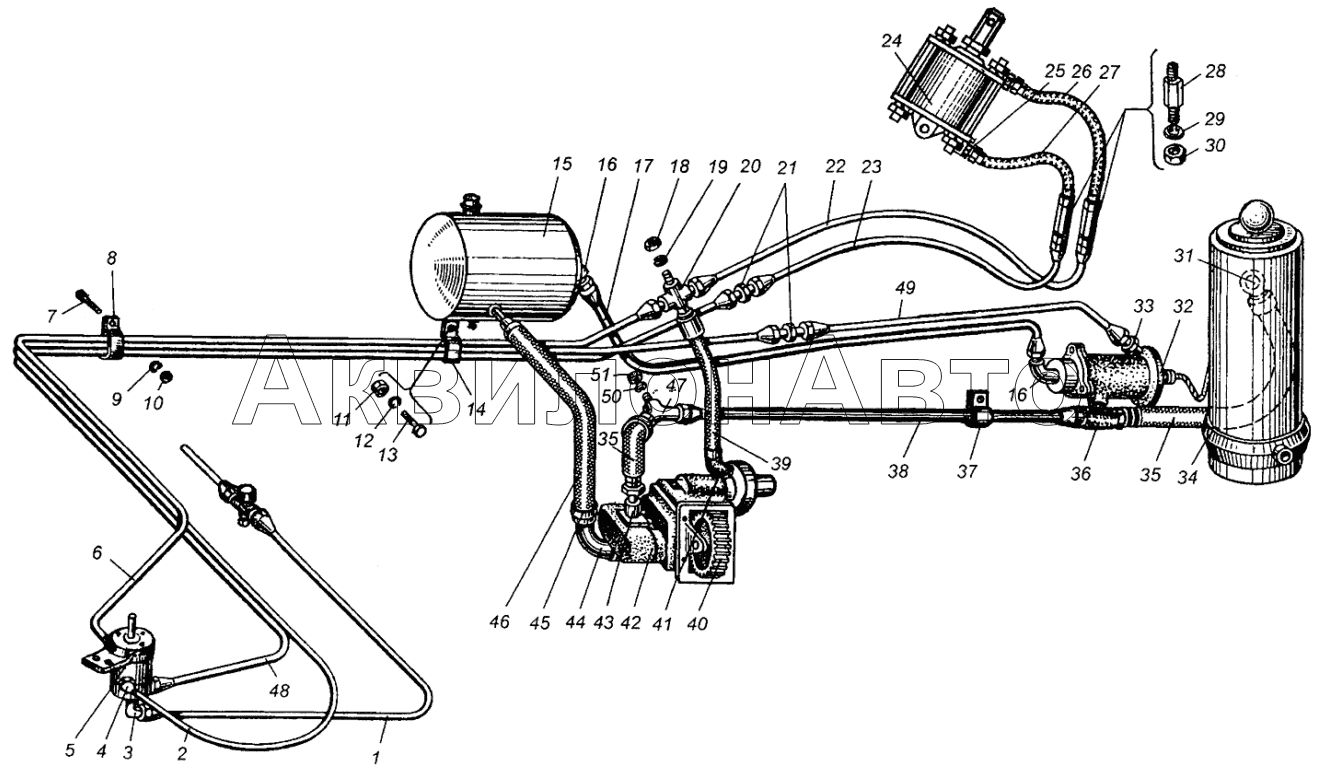

Трубопроводы и шланги механизма подъема платформы МАЗ-5549
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 314708-П29 | Гайка соединительная | 2 шт |
Розница
3.30 руб.
Нет
Подписаться
|
|
| 314802-П | Муфта конусная | 2 шт |
Розница
5.50 руб.
Нет
Подписаться
|
|
| 373804-П29 | Винт | 2 шт |
|
|
| 374179-П29 | Гайка | 4 шт |
|
|
| 379206-П29 | Кляммер одинарный | 1 шт |
|
|
| 379225-П29 | Гайка соединительная | 6 шт |
|
|
| 379247-П29 | Гайка соединительная | 1 шт |
|
|
| 379275-П | Муфта | 6 шт |
|
|
| 379724-П29 | Гайка соединительная | 2 шт |
|
|
| 379736-П29 | Угольник специальный | 2 шт |
|
|
| 379774-П29 | Штуцер ввертной | 1 шт |
|
|
| 401507-П29 | Ниппель | 1 шт |
|
|
| 401510-П29 | Ниппель | 2 шт |
|
|
| 401520-П29 | Ниппель | 1 шт |
|
|
| 503-3408020 | Втулка | 1 шт |
Розница
1.00 руб.
Нет
Подписаться
|
|
| 503-8609027 | Хомутик шланга | 2 шт |
|
|
| 503-8609254-В | Фланец обратного клапана | 1 шт |
|
|
| 503-8609446-А | Шланг гибкий к цилиндру включения насоса | 1 шт |
|
|
| 503А-8609031 | Ниппель | 4 шт |
Нет
Подписаться
|
|
| 503А-8609032 | Шланг гибкий | 2 шт |
|
|
| 503А-8609033 | Муфта | 4 шт |
Розница
6.50 руб.
Нет
Подписаться
|
|
| 503А-8609037 | Гайка накидная | 4 шт |
Розница
1.50 руб.
Нет
Подписаться
|
|
| 503А-8609206-10 | Воздухопровод магистрали включения насоса | 1 шт |
|
|
| 503А-8609432-20 | Маслопровод нагнетательной магистрали | 1 шт |
|
|
| 503А-8609462-10 | Маслопровод от клапана к баку | 1 шт |
|
|
| 5549-8609204 | Воздухопровод к крану управления | 1 шт |
|
|
| 5549-8609274 | Воздухопровод к клапану опускания платформы задний | 1 шт |
|
|
| 5549-8609294 | Прижим | 6 шт |
|
|
| 1 | 5549-8609203-10 | Воздухопровод к крану управления в сборе | 2 шт |
|
| 2 | 5549-8609267 | Воздухопровод к клапану управления подъемом платформы передний | 2 шт |
|
| 3 | 402748-П29 | Угольник | 2 шт |
|
| 4 | 379744-П29 | Угольник конечный | 2 шт |
|
| 5 | 503А-8606203 | Кран пневматический привода с кронштейном в сборе | 1 шт |
|
| 6 | 503АТ-8609205-10 | Воздухопровод магистрали включения насоса в сборе | 1 шт |
|
| 7 | 201420-П29 | Болт М6х20 | 6 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 8 | 379693-П29 | Кляммер тройной | 5 шт |
|
| 9 | 252154-П2 | Шайба пружинная | 8 шт |
|
| 10 | 250508-П29 | Гайка М6 | 8 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 11 | 250508-П29 | Гайка М6 | 8 шт |
|
| 12 | 252154-П2 | Шайба пружинная | 8 шт |
|
| 13 | 201420-П29 | Болт М6х20 | 6 шт |
|
| 14 | 379693-П29 | Кляммер тройной | 5 шт |
|
| 15 | 503-8608010-02 | Бак масляный в сборе | 1 шт |
|
| 16 | 379846-П29 | Угольник | 2 шт |
|
| 17 | 503А-8609461-01 | Маслопровод | 1 шт |
|
| 18 | 250515-П29 | Гайка | 3 шт |
Розница
0.70 руб.
В наличии
В корзину
|
| 19 | 252137-П2 | Шайба пружинная | 3 шт |
Розница
0.70 руб.
Нет
Подписаться
|
| 20 | 379612-П29 | Тройник специальный | 1 шт |
|
| 21 | 379480-П29 | Штуцер проходной | 2 шт |
|
| 22 | 5549-8609276 | Воздухопровод | 1 шт |
|
| 23 | 5549-8609207 | Воздухопровод открывания заднего борта в сборе | 1 шт |
|
| 24 | 503АТ-8505310 | Цилиндр в сборе | 1 шт |
|
| 25 | 379494-П29 | Ниппель | 2 шт |
|
| 26 | 503-8609480-А | Шланг гибкий к цилиндру включения насоса в сборе | 1 шт |
|
| 27 | 503-8609480-А | Шланг гибкий к цилиндру включения насоса в сборе | 1 шт |
|
| 28 | 401547-П29 | Ниппель проходной | 2 шт |
|
| 29 | 252138-П2 | Шайба пружинная | 2 шт |
Розница
0.80 руб.
Нет
Подписаться
|
| 30 | 250559-П29 | Гайка | 2 шт |
|
| 31 | 402731-П29 | Угольник конечный | 1 шт |
|
| 32 | 503-8607010-В1 | Клапан управления механизмом подъема платформы в сборе | 1 шт |
|
| 33 | 379049-П29 | Ниппель конечный | 1 шт |
|
| 34 | 503А-8603510-02 | Цилиндр в сборе | 1 шт |
|
| 35 | 503А-8609029 | Шланг гибкий в сборе | 2 шт |
|
| 36 | 379572-П29 | Тройник | 1 шт |
|
| 37 | 379168-П29 | Кляммер | 2 шт |
|
| 38 | 503А-8609430-20 | Маслопровод нагнетательной магистрали в сборе | 1 шт |
|
| 39 | 503-8609480-А | Шланг гибкий к цилиндру включения насоса в сборе | 1 шт |
|
| 40 | 503-4202010-Б | Коробка отбора мощности | 1 шт |
Розница
300.50 руб.
В наличии
В корзину
|
| 41 | 379762-П29 | Угольник конечный | 2 шт |
|
| 42 | НШ32УГТГ-0303001-Б | Насос в сборе | 1 шт |
|
| 43 | 503А-8609240-30 | Клапан обратный в сборе | 1 шт |
|
| 44 | 503-8609513 | Патрубок насоса всасывающий в сборе | 1 шт |
|
| 45 | 503-8609025 | Хомутик шланга в сборе | 2 шт |
|
| 46 | 503Т-8609020 | Шланг всасывающий | 1 шт |
|
| 47 | 379880-П29 | Штуцер | 1 шт |
|
| 48 | 5549-8609266-10 | Воздухопровод к клапану управления подъемом платформы передний в сборе | 2 шт |
|
| 49 | 5549-8609273 | Воздухопровод к клапану опускания платформы задний в сборе | 1 шт |
|
| 50 | 252135-П2 | Шайба | 1 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 51 | 262531-П29 | Пробка | 1 шт |
|
