Схема тормозного привода автомобиля МАЗ-6303 с АБС
Масштаб,%: | 1% | 200% |
№ | Артикул | Наименование детали | Кол-во в узле | |
---|---|---|---|---|
100-3519200 | Камера тормозная задняя | 4 шт | ||
100-3519210-01 | Тормозная камера | 1 шт |
|
|
24. 3519200 | Камера тормозная задняя | 4 шт |
|
|
64226-3521111 | Головка соединительная (желтая крышка) | 1 шт | ||
1 | 11.3511030 | Влагоотделитель | 1 шт |
|
2 | 64221-3506178 | Трубка | 1 шт |
|
3 | 012-016-25-2-3 | Кольцо | 32 шт | |
4 | 64221-3506146 | Трубка | 1 шт |
|
5 | 6422-3506085-01 | Шланг к задним тормозным камерам | 7 шт | |
6 | 472.195.004.0 | Модулятор | 4 шт |
|
7 | 64221-3506112 | Трубка | 1 шт |
|
8 | 64226-3506316 | Трубка | 1 шт | |
9 | С40-3721000 | Сигнал пневматический | 1 шт |
|
10 | 961.702.005.0 | Кран тормозной | 1 шт |
|
11 | 100-3537110 | Кран моторного тормоза | 1 шт | |
12 | 16.3741000 | Клапан пневматический | 1 шт |
|
13 | 64221-3506282-20 | Трубка | 1 шт |
|
14 | 008-011-19-2-3 | Кольцо | 43 шт | |
15 | 64221-3506142-10 | Трубка | 1 шт |
|
16 | 64221-3506130-20 | Трубка | 1 шт |
|
17 | 100-3562010 | Клапан двухмагистральный | 2 шт | |

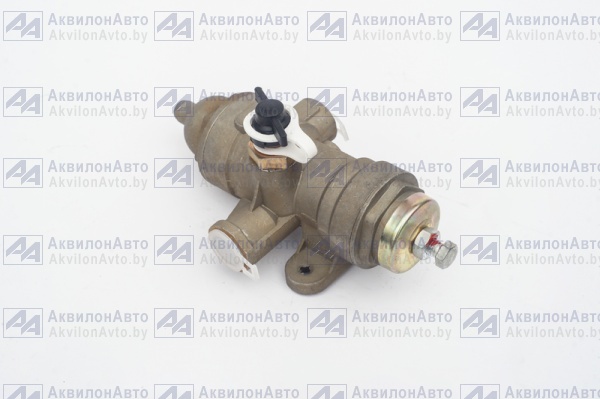

18 | 100-3512010 | Регулятор давления в сборе | 1 шт | |
19 | 100-3536010 | Предохранитель против замерзания | 1 шт | |
20 | 943.702.120.0 | Клапан четырехконтурный | 1 шт |
|
21 | 6303-3513015 | Ресивер А40-280 | 2 шт |
|
22 | 943.002.521.0 | Клапан управления прицепом | 1 шт |
|

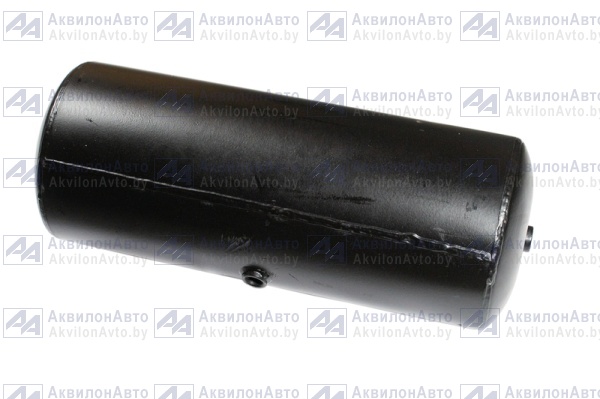

23 | 5336-3513015 | Ресивер | 3 шт | |
24 | 64221-3506194-20 | Трубка | 1 шт |
|
25 | 64221-3506183-20 | Трубка | 1 шт |
|
26 | 64221-3506185-20 | Трубка | 1 шт |
|
27 | 6303-3506183 | Трубка | 1 шт |
|
28 | 64221-3506154 | Трубка к ресиверу | 1 шт |
|
29 | 64221-3506197-10 | Трубка | 1 шт |
|
30 | 64221-3506246-10 | Трубка | 1 шт |
|
31 | 64221-3506184-20 | Трубка | 1 шт |
|
32 | 5336-3570230 | Трубка | 1 шт | |

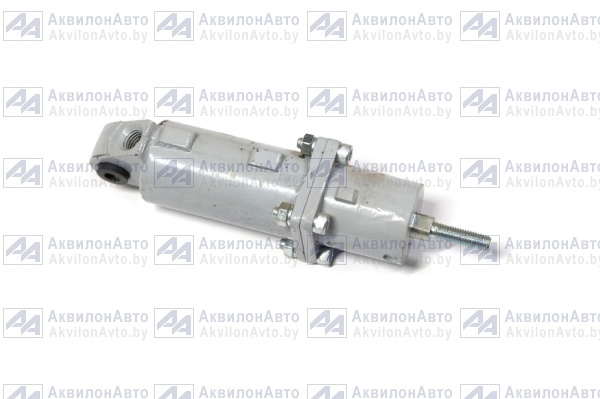

33 | 100-3570210 | Цилиндр | 1 шт | |
34 | 100-3514008 | Кран с рычагом в сборе | 1 шт | |
35 | 6303-3506243 | Трубка | 1 шт |
|
36 | 6303-3506240 | Трубка | 1 шт |
|
37 | 63031-3506187 | Трубка | 1 шт | |
38 | 6303-3506254 | Трубка | 1 шт |
|
39 | 63031-3506307 | Трубка | 1 шт |
|
40 | 63031-3506136 | Трубка | 1 шт |
|
41 | 64221-3506280-20 | Трубка | 1 шт |
|
42 | 64221-3506254-10 | Трубка | 1 шт |
|
43 | 63031-3506193 | Трубка | 1 шт |
|
44 | 64221-3506180-20 | Трубка | 1 шт | |
45 | 64221-3506139-10 | Трубка к цилиндру заслонки моторного тормоза | 1 шт |
|
46 | 64221-3506248-10 | Трубка к тройнику | 1 шт |
|
47 | 63031-3506289 | Трубка | 1 шт |
|

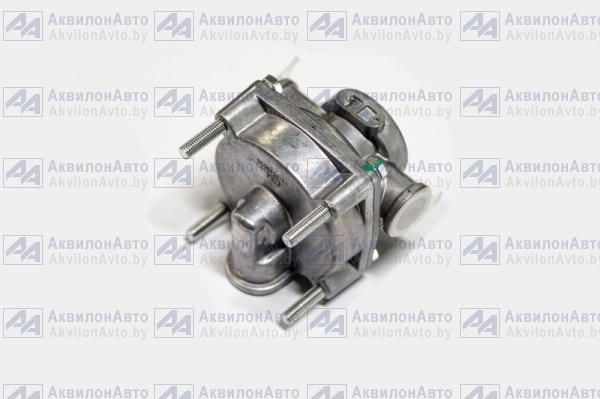

48 | 11-3518010 | Клапан ускорительный | 1 шт | |
49 | 63031-3506188 | Трубка | 1 шт | |
50 | 64221-3506283-10 | Трубка | 1 шт |
|
51 | 63031-3506158 | Трубка к ускорительному клапану заднего тормозного контура | 1 шт | |

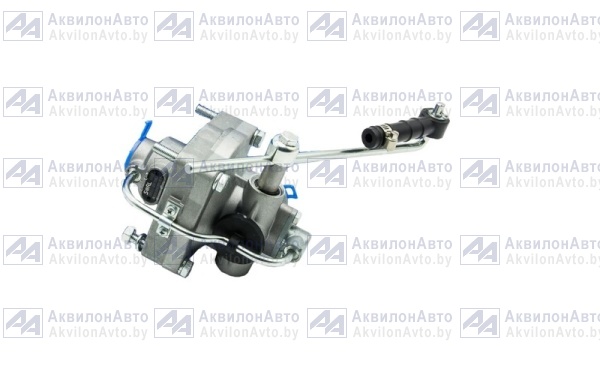

52 | 100-3533010 | Регулятор тормозных сил | 1 шт | |
53 | 5336-3519200 | Камера тормозная задняя | 4 шт | |
54 | 64221-3506280-20 | Трубка | 1 шт |
|
55 | 63031-3506286-10 | Трубка к клапану ускорительному | 1 шт | |

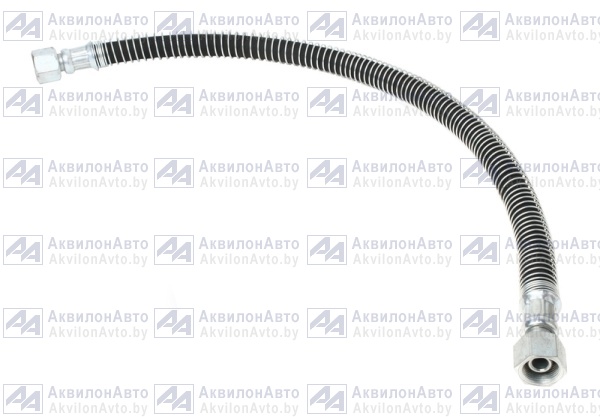

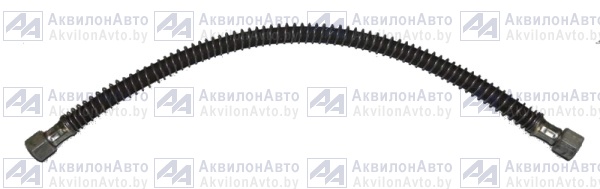

56 | 5336-3506085-01 | Шланг к передним тормозным камерам | 2 шт | |
57 | 5336-3506305-20 | Трубка | 1 шт |
|
58 | 500-3506060-Б2 | Шланг | 1 шт | |
59 | 533601-3506085-01 | Шланг | 2 шт |
|
60 | 5336-3506187-01 | Шланг к клапану четырехконтурному | 1 шт | |
61 | 63031-3506336 | Трубка | 1 шт | |
62 | 63031-3506337 | Трубка | 1 шт | |
63 | 64221-3506132-20 | Трубка | 1 шт |
|

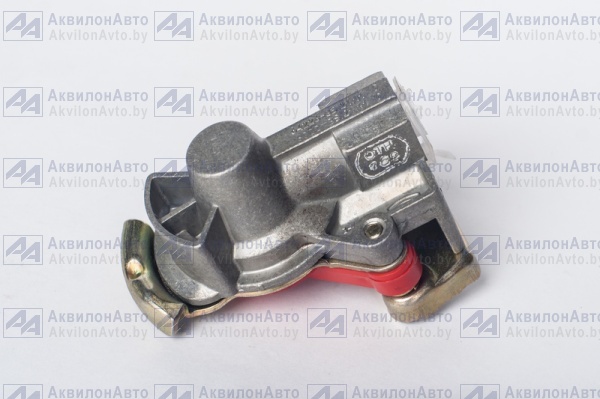

64 | 64226-3521110 | Головка соединительная (красная крышка) | 1 шт | |
65 | 5336-3519210 | Камера тормозная передняя | 1 шт | |
66 | 6303-3506283 | Трубка к левой передней тормозной камере | 1 шт |
|
67 | 63031-3506319 | Трубка | 1 шт |
|
68 | 014-018-25-2-3 | Кольцо | 2 шт |
|
69 | 375960 | Шайба 16 | 2 шт | |
70 | 250636 | Гайка М16х1,5-6Н | 4 шт |
|
71 | 252159 | Шайба 16Л | 2 шт |
|
72 | 63031-3521050 | Кронштейн | 2 шт |
|
73 | 401509 | Ниппель | 2 шт | |
74 | 201497 | Болт М10-6gх25 | 4 шт | |
75 | 252136 | Шайба 10.ОТ | 4 шт |
|
76 | 252536 | Гайка М10-6Н | 4 шт |
|
