Установка радиатора и расширительного бачка
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 6422-1302137 | Тяга | 2 шт |
|
|
| 1 | 64227-1309016 | Уплотнитель | 1 шт |
|
| 2 | 64227-1309012 | Кожух | 1 шт |
|
| 3 | 64227-1309015 | Уплотнитель | 1 шт |
|
| 4 | 64227-1309011 | Кожух | 1 шт |
|
| 5 | 54325.1301010-01 | Радиатор | 1 шт |
|
| 6 | 64229-1301009 | Радиатор с кожухом | 1 шт |
|
| 7 | 5432-1310058 | Уплотнитель боковой правый | 1 шт |
|
| 8 | 5432-1310059 | Уплотнитель боковой левый | 1 шт |
|
| 9 | 201458 | Болт М8-6gх25 | 8 шт |
Розница
0.40 руб.
В наличии
В корзину
|
| 10 | 252004 | Шайба 6 | 9 шт |
|
| 11 | 252134 | Шайба 6Т | 9 шт |
|
| 12 | 250508 | Гайка М6-6Н | 9 шт |
Розница
0.40 руб.
В наличии
В корзину
|
| 13 | 500-1303160 | Хомут | 2 шт |
|
| 14 | 297575 | Шплинт 5,6х22 | 5 шт |
|
| 15 | 297580 | Пряжка | 5 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 16 | 297588 | Лента | 1 шт |
Розница
0.60 руб.
Нет
Подписаться
|
| 17 | 5336-1304030 | Трубка | 1 шт |
Розница
17.50 руб.
Нет
Подписаться
|
| 18 | 379051 | Угольник | 1 шт |
Розница
7.00 руб.
В наличии
В корзину
|
| 19 | 5336-1304032-01 | Трубка | 1 шт |
Розница
9.00 руб.
Нет
Подписаться
|
| 20 | 379053 | Угольник | 1 шт |
Розница
7.50 руб.
В наличии
В корзину
|
| 21 | 297582 | Лента | 1 шт |
Розница
0.60 руб.
Нет
Подписаться
|
| 22 | 64229-1305010 | Краник сливной | 1 шт |
Розница
26.50 руб.
В наличии
В корзину
|
| 23 | 256Б-1304010 | Пробка | 1 шт |
|
| 24 | 6422-1304014 | Трубка | 1 шт |
|
| 25 | 64221-1311053 | Пробка | 1 шт |
Розница
3.80 руб.
В наличии
В корзину
|
| 26 | 052-058-36-2-3 | Кольцо | 1 шт |
|
| 27 | 6422-1304084 | Уплотнитель | 1 шт |
|
| 28 | 504В-1013108 | Шланг | 1 шт |
|
| 29 | 6422-1311057-01 | Прокладка | 1 шт |
|

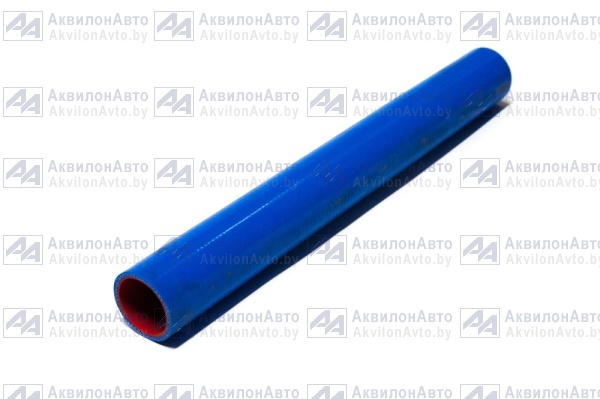

| 30 | 5336-1303010 | Шланг радиатора подводящий (1-420 мм, диаметр 42Х52) | 1 шт |
Розница
10.00 руб.
Розница
20.50 руб.
Менее 10 шт
В наличии
В корзину
В корзину
|
| 31 | 6422-1304034 | Кронштейн | 2 шт |
Розница
4.50 руб.
Нет
Подписаться
|
| 32 | 64229-1303506 | Хомут | 2 шт |
Розница
10.50 руб.
Нет
Подписаться
|
| 33 | 201418 | Болт М6-6gх16 | 1 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 34 | 379204 | Кляммер | 1 шт |
|
| 35 | 201499 | Болт М10-6gх30 | 2 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 36 | 252136 | Шайба 10.ОТ | 2 шт |
|
| 37 | 250512 | Гайка М10-6Н | 2 шт |
Розница
0.80 руб.
В наличии
В корзину
|
| 38 | 6422-1302137-10 | Тяга | 2 шт |
Розница
4.10 руб.
Нет
Подписаться
|
| 39 | 250615 | Гайка М12х1,25-6Н | 8 шт |
|
| 40 | 5335-1302063 | Чашка малая | 8 шт |
|
| 41 | 500-1302138 | Втулка распорная | 2 шт |
Розница
2.60 руб.
Нет
Подписаться
|
| 42 | 500-3508139 | Подушка малая | 4 шт |
|
| 43 | 205157 | Болт 2М12х1,25-6gх70 | 2 шт |
Розница
2.10 руб.
Нет
Подписаться
|
| 44 | 252018 | Шайба 18 | 4 шт |
|
| 45 | 500-1302124 | Втулка распорная | 2 шт |
Розница
3.30 руб.
Нет
Подписаться
|
| 46 | 204-1302062 | Чашка подушки | 2 шт |
|

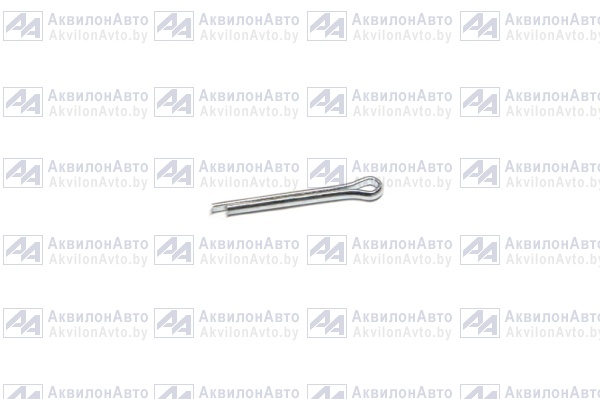

| 47 | 258040 | Шплинт 3,2х25 | 2 шт |
Розница
0.20 руб.
В наличии
В корзину
|

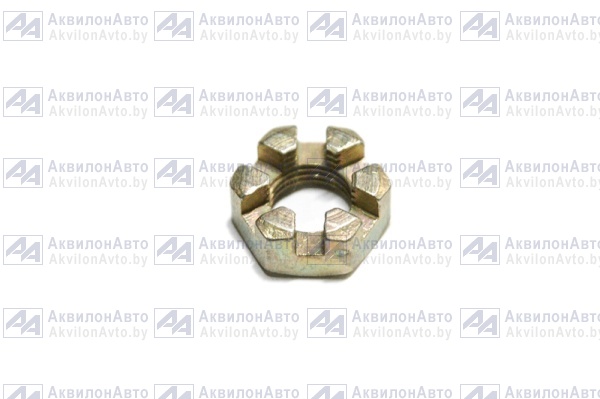

| 48 | 250977 | Гайка М12х1,25-6Н | 2 шт |
Розница
8.50 руб.
В наличии
В корзину
|
| 49 | 250513 | Гайка М10х1-6Н | 2 шт |
Розница
0.60 руб.
Нет
Подписаться
|
| 50 | 252136 | Шайба 10.ОТ | 2 шт |
|

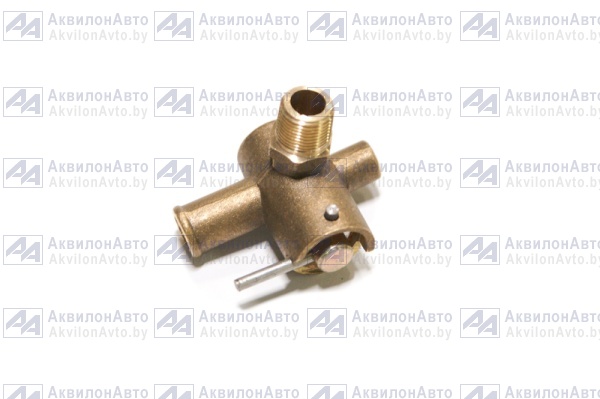

| 51 | 5336-8101310 | Краник отопителя | 1 шт |
Розница
11.00 руб.
Менее 10 шт
В корзину
|

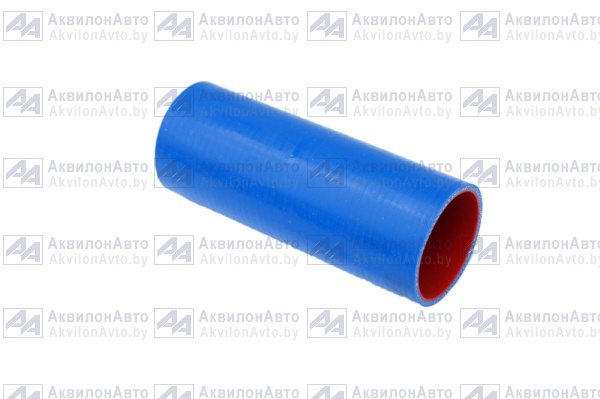

| 52 | 6422-1303025 | Шланг радиатора отводящий (1-176 мм, диаметр 60х70) | 1 шт |
Розница
12.50 руб.
Розница
45.50 руб.
Розница
12.50 руб.
В наличии
В наличии
В наличии
В корзину
В корзину
В корзину
|
| 53 | 64229-1303530 | Хомут | 1 шт |
Розница
9.00 руб.
Нет
Подписаться
|
| 54 | 64229-1303650 | Хомут | 1 шт |
Розница
12.50 руб.
Нет
Подписаться
|
| 55 | 6422-1303168 | Рукав | 1 шт |
|

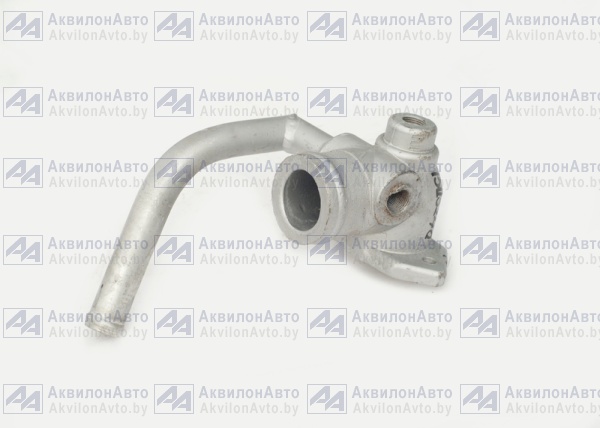

| 56 | 6422-1303240 | Патрубок | 1 шт |
Розница
60.50 руб.
Менее 10 шт
В корзину
|
| 57 | 64229-1303245 | Прокладка | 1 шт |
Розница
1.60 руб.
В наличии
В корзину
|
| 58 | 64229-1303514 | Хомут | 1 шт |
|
| 59 | 401870 | Кляммер | 2 шт |
Розница
1.80 руб.
Нет
Подписаться
|
| 60 | 6422-1014011 | Кронштейн | 1 шт |
|
| 61 | 5551-1309012 | Кожух | 1 шт |
|
| 62 | 5551-1309011-02 | Кожух | 1 шт |
|
| 63 | 5551-1301010.04 | Радиатор | 1 шт |
|
| 64 | 5551-1301009-01 | Радиатор в сборе | 1 шт |
|
| 65 | 5335-1310059 | Уплотнитель радиатора левый | 1 шт |
|
| 66 | 5335-1310058 | Уплотнитель радиатора правый | 1 шт |
|
| 67 | 64229.1353514 | Хомут | 2 шт |
|
| 68 | 504В-1311048 | Шланг | 1 шт |
Розница
44.50 руб.
Нет
Подписаться
|
| 69 | 204-1302060-01 | Подушка | 2 шт |
|
| 70 | 6422-1303172 | Шланг | 1 шт |
Розница
4.90 руб.
Нет
Подписаться
|

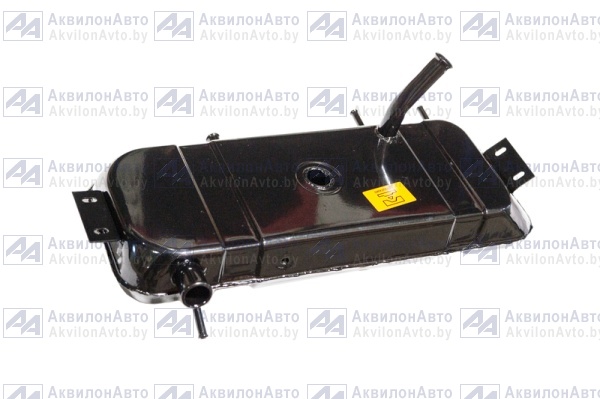

| 71 | 64227-1311010 | Расширительный бачок в сборе | 1 шт |
Розница
132.00 руб.
Менее 10 шт
В корзину
|
