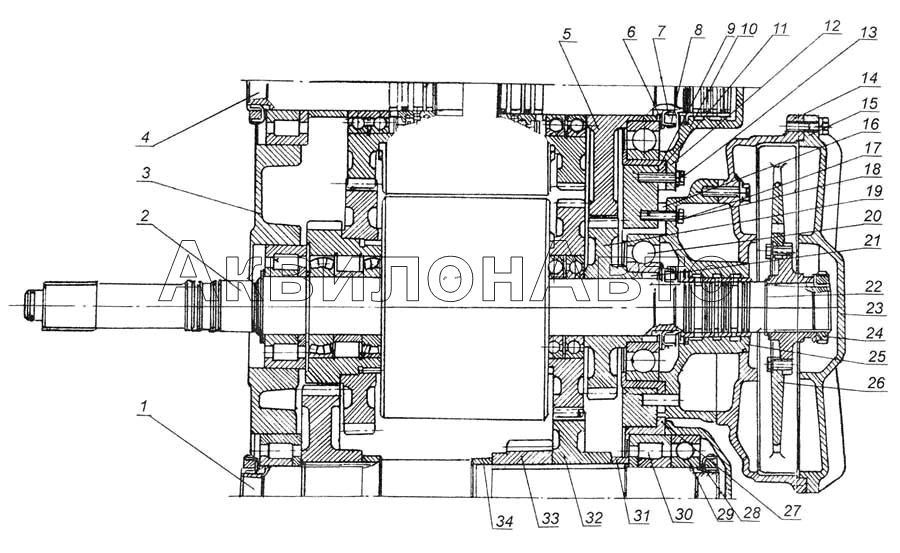

Редуктор 75051-1701005

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Масштаб,%: | ![]() |
![]() |
![]() |
![]() |
1% | 200% |
№ | Артикул | Наименование детали | Кол-во в узле | |
---|---|---|---|---|
1 | 6507-1701047-СБ | Вал промежуточный | 1 шт |
|
2 | 7405-1701023-СБ | Вал первичный | 1 шт |
|
3 | 6507-1701008-10-СБ | Картер с крышкой | 1 шт |
|
4 | 6507-1701081-СБ | Вал реверса | 1 шт |
|
5 | 6507-1701077-01 | Шестерня | 1 шт |
|
6 | 7505-1701095 | Шайба | 2 шт |
|
7 | 7505-1701276 | Гайка | 3 шт |
|
8 | 6507-1701274 | Пластина | 7 шт |
|
9 | 6507-1701044 | Стакан | 1 шт |
|
10 | 6507-1701040-СБ | Крышка | 1 шт |
|
11 | 6507-3572042 | Прокладка | 1 шт |
|
12 | 6507-3572046 | Прокладка | 1 шт |
|
13 | 252137 | Шайба | 108 шт |
|
14 | 6507-3572012-СБ | Корпус | 1 шт |
|
15 | 6507-3572018 | Прокладка | 1 шт |
|
16 | 6507-1701046 | Стакан | 1 шт |
|
17 | 201548 | Болт М12-6gх50 | 12 шт |
|
18 | 201582 | Болт 3М12-6gх45 | 10 шт |
|
19 | 6507-1701075-01 | Шестерня | 1 шт |
|
20 | 317 | Подшипник | 2 шт |
|
21 | 7505-1701073 | Втулка | 2 шт |
|
22 | 449682 | Кольцо 660 ГОСТ 13940-86 | 1 шт |
|
23 | 6507-3572152 | Крышка | 1 шт |
|
24 | 6507-3572056-01 | Гайка М58х2 | 1 шт |
|
25 | 6507-3572010-СБ | Крышка | 1 шт |
|
26 | 6501-3572050-01СБ | Крыльчатка | 1 шт |
|
27 | 6507-1701063 | Стакан | 1 шт |
|
28 | 7505-1701272 | Шайба | 1 шт |
|
29 | 314 | Подшипник | 1 шт | |
30 | 92614КМ | Подшипник | 1 шт |
|
31 | 7505-1701058 | Втулка | 1 шт |
|
32 | 6507-1701062-01 | Шестерня | 1 шт |
|
33 | 6507-1701060-01 | Шестерня | 1 шт |
|
34 | 7505-1701057 | Втулка | 1 шт |
|
