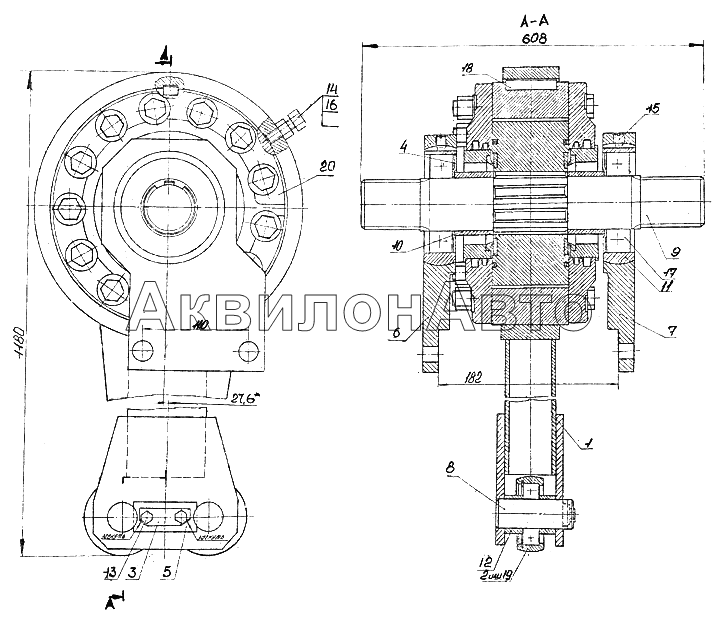

Привод
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ПС-45.01.02.080 | Штанга | 1 шт |
|
| 2 | ПР26.01.000 | Подшипник | 2 шт |
|
| 3 | ПС-45.01.02.401-01 | Пластина стопорная | 1 шт |
|
| 4 | ПС-45.01.02.402 | Шайба защитная | 2 шт |
|
| 5 | ПС-45.01.02.404 | Планка | 1 шт |
|
| 6 | ПС-45.01.02.405 | Корпус | 1 шт |
|
| 7 | ПС-45.01.02.405-01 | Корпус | 1 шт |
|
| 8 | ПС-45.01.02.609 | Ось | 2 шт |
|
| 9 | ПС-45.01.02.611 | Вал | 1 шт |
|
| 10 | ПС-45.01.02.801-02 | Втулка распорная | 2 шт |
|
| 11 | ПС-45.01.02.802 | Кольцо | 2 шт |
|
| 12 | ПС-45.01.02.808 | Втулка распорная | 4 шт |
|
| 13 | М8-6gх14.56.019 | Болт | 2 шт |
|
| 14 | М10-6gх30.56.019 | Болт | 1 шт |
|
| 15 | М10-6gх14.22Н.019 | Винт | 2 шт |
|
| 16 | М10-6Н.6.019 | Гайка | 1 шт |
|
| 17 | 80211 | Подшипник ГОСТ 7242-81 | 2 шт |
|
| 18 | 2-16х10х40 | Шпонка | 1 шт |
|
| 19 | 180706 Кс17 | Подшипник | 2 шт |
|
| 20 | РПГ-5000 | Гидродвигатель планетарный | 1 шт |
