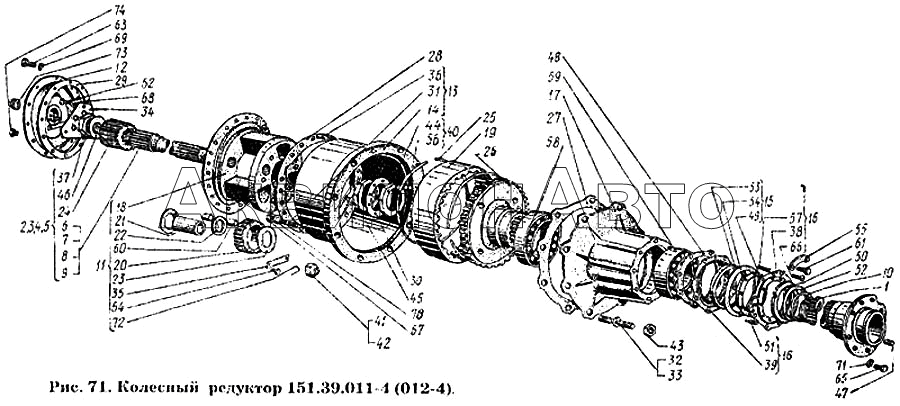

Редуктор колесный 151.39.011-4 (012-4)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 51.39.011-4 | Редуктор колесный задний правый в сборе | 1 шт |
|
|
| 51.39.012-4 | Редуктор колесный задний левый в сборе | 1 шт |
|
|
| 51.39.015-4 | Редуктор колесный передний правый в сборе | 1 шт |
|
|
| 51.39.016-4 | Редуктор колесный передний левый в сборе | 1 шт |
|
|
| 1 | 51.39.013-4 | Вал ступицы в сборе | 4 шт |
|
| 1 | 51.39.013-4 | Вал ступицы в сборе | 4 шт |
|
| 1 | 51.39.013-4 | Вал ступицы в сборе | 4 шт |
|
| 1 | 51.39.013-4 | Вал ступицы в сборе | 4 шт |
|
| 2 | 51.39.017-3 | Вал задний правый в сборе | 1 шт |
|
| 3 | 51.39.018-3 | Вал задний левый в сборе | 1 шт |
|
| 4 | 51.39.019-3 | Вал передний правый в сборе | 1 шт |
|
| 5 | 51.39.020-3 | Вал передний левый в сборе | 1 шт |
|
| 6 | 51.39.101-3 | Вал задний правый | 1 шт |
|
| 7 | 51.39.102-3 | Вал задний левый | 1 шт |
|
| 8 | 51.39.103-3 | Вал передний правый | 1 шт |
|
| 9 | 51.39.104-3 | Вал передний левый | 1 шт |
|
| 10 | 51.39.106 | Кольцо У-110х105-2 ГОСТ 9833-61 | 4 шт |
|
| 10 | 51.39.106 | Кольцо У-110х105-2 ГОСТ 9833-61 | 4 шт |
|
| 10 | 51.39.106 | Кольцо У-110х105-2 ГОСТ 9833-61 | 4 шт |
|
| 10 | 51.39.106 | Кольцо У-110х105-2 ГОСТ 9833-61 | 4 шт |
|
| 11 | 150.39.012-3 | Водило в сборе | 4 шт |
|
| 11 | 150.39.012-3 | Водило в сборе | 4 шт |
|
| 11 | 150.39.012-3 | Водило в сборе | 4 шт |
|
| 11 | 150.39.012-3 | Водило в сборе | 4 шт |
|
| 12 | 150.39.017-3 | Крышка в сборе | 4 шт |
|
| 12 | 150.39.017-3 | Крышка в сборе | 4 шт |
|
| 12 | 150.39.017-3 | Крышка в сборе | 4 шт |
|
| 13 | 150.39.022 | Корпус со шпильками в сборе | 4 шт |
|
| 13 | 150.39.022 | Корпус со шпильками в сборе | 4 шт |
|
| 13 | 150.39.022 | Корпус со шпильками в сборе | 4 шт |
|
| 13 | 150.39.022 | Корпус со шпильками в сборе | 4 шт |
|
| 14 | 150.39.023 | Корпус в сборе | 4 шт |
|
| 15 | 150.39.024 | Кольцо нажимное в сборе | 4 шт |
|
| 16 | 150.39.025 | Уплотнение торцовое в сборе | 4 шт |
|
| 16 | 150.39.025 | Уплотнение торцовое в сборе | 4 шт |
|
| 16 | 150.39.025 | Уплотнение торцовое в сборе | 4 шт |
|
| 16 | 150.39.025 | Уплотнение торцовое в сборе | 4 шт |
|
| 17 | 150.39.102-1 | Картер планетарного редуктора | 4 шт |
|
| 17 | 150.39.102-1 | Картер планетарного редуктора | 4 шт |
|
| 17 | 150.39.102-1 | Картер планетарного редуктора | 4 шт |
|
| 17 | 150.39.102-1 | Картер планетарного редуктора | 4 шт |
|
| 18 | 150.39.103-3 | Водило | 4 шт |
|
| 19 | 150.39.104-3 | Шестерня эпициклическая z=61 | 4 шт |
|
| 19 | 150.39.104-3 | Шестерня эпициклическая z=61 | 4 шт |
|
| 19 | 150.39.104-3 | Шестерня эпициклическая z=61 | 4 шт |
|
| 19 | 150.39.104-3 | Шестерня эпициклическая z=61 | 4 шт |
|
| 20 | 150.39.106-3 | Сателлит | 12 шт |
|
| 21 | 150.39.107-1 | Ось сателлита | 12 шт |
|
| 22 | 150.39.108-2 | Кольцо проставочное сателлита | 12 шт |
|
| 23 | 150.39.109 | Шайба проставочпая сателлита | 24 шт |
|
| 24 | 150.39.110-3 | Шестерня солнечная | 4 шт |
|
| 24 | 150.39.110-3 | Шестерня солнечная | 4 шт |
|
| 24 | 150.39.110-3 | Шестерня солнечная | 4 шт |
|
| 24 | 150.39.110-3 | Шестерня солнечная | 4 шт |
|
| 25 | 150.39.112-1 | Кольцо стопорное | 8 шт |
|
| 25 | 150.39.112-1 | Кольцо стопорное | 8 шт |
|
| 25 | 150.39.112-1 | Кольцо стопорное | 8 шт |
|
| 25 | 150.39.112-1 | Кольцо стопорное | 8 шт |
|
| 26 | 150.39.113-3 | Ступица | 4 шт |
Розница
169.50 руб.
Менее 10 шт
В корзину
|
| 26 | 150.39.113-3 | Ступица | 4 шт |
Розница
169.50 руб.
Розница
169.50 руб.
Менее 10 шт
Менее 10 шт
В корзину
В корзину
|
| 26 | 150.39.113-3 | Ступица | 4 шт |
Розница
169.50 руб.
Розница
169.50 руб.
Розница
169.50 руб.
Менее 10 шт
Менее 10 шт
Менее 10 шт
В корзину
В корзину
В корзину
|
| 26 | 150.39.113-3 | Ступица | 4 шт |
Розница
169.50 руб.
Розница
169.50 руб.
Розница
169.50 руб.
Розница
169.50 руб.
Менее 10 шт
Менее 10 шт
Менее 10 шт
Менее 10 шт
В корзину
В корзину
В корзину
В корзину
|
| 27 | 150.39.117 | Прокладка картера | 4 шт |
|
| 27 | 150.39.117 | Прокладка картера | 4 шт |
|
| 27 | 150.39.117 | Прокладка картера | 4 шт |
|
| 28 | 150.39.118 | Прокладка | 4 шт |
|
| 28 | 150.39.118 | Прокладка | 4 шт |
|
| 28 | 150.39.118 | Прокладка | 4 шт |
|
| 28 | 150.39.118 | Прокладка | 4 шт |
|
| 29 | 150.39.119-1 | Прокладка крышки | 4 шт |
|
| 29 | 150.39.119-1 | Прокладка крышки | 4 шт |
|
| 29 | 150.39.119-1 | Прокладка крышки | 4 шт |
|
| 29 | 150.39.119-1 | Прокладка крышки | 4 шт |
|
| 30 | 150.39.124-1 | Шайба промежуточная | 4 шт |
|
| 30 | 150.39.124-1 | Шайба промежуточная | 4 шт |
|
| 30 | 150.39.124-1 | Шайба промежуточная | 4 шт |
|
| 30 | 150.39.124-1 | Шайба промежуточная | 4 шт |
|
| 31 | 150.39.125-1 | Шпилька | 80 шт |
|
| 32 | 150.39.128 | Болт ступицы | 16 шт |
|
| 32 | 150.39.128 | Болт ступицы | 16 шт |
|
| 33 | 150.39.129 | Болт ступицы с левой резьбой | 16 шт |
Розница
12.50 руб.
В наличии
В корзину
|
| 33 | 150.39.129 | Болт ступицы с левой резьбой | 16 шт |
Розница
12.50 руб.
Розница
12.50 руб.
В наличии
В наличии
В корзину
В корзину
|
| 34 | 150.39.132-1 | Пластина упорная | 4 шт |
|
| 34 | 150.39.132-1 | Пластина упорная | 4 шт |
|
| 34 | 150.39.132-1 | Пластина упорная | 4 шт |
|
| 34 | 150.39.132-1 | Пластина упорная | 4 шт |
|
| 35 | 150.39.134 | Планка | 12 шт |
|
| 36 | 150.39.136 | Штифт | 12 шт |
|
| 37 | 150.39.155 | Гайка специальная | 4 шт |
|
| 37 | 150.39.155 | Гайка специальная | 4 шт |
|
| 37 | 150.39.155 | Гайка специальная | 4 шт |
|
| 37 | 150.39.155 | Гайка специальная | 4 шт |
|
| 38 | 150.39.159 | Корпус лабиринта | 4 шт |
|
| 39 | 150.39.161 | Корпус уплотнений | 4 шт |
|
| 40 | 125.39.016-1 | Гайка ступицы в сборе | 4 шт |
|
| 40 | 125.39.016-1 | Гайка ступицы в сборе | 4 шт |
|
| 40 | 125.39.016-1 | Гайка ступицы в сборе | 4 шт |
|
| 40 | 125.39.016-1 | Гайка ступицы в сборе | 4 шт |
|
| 41 | 125.39.131-1 | Гайка колеса | 16 шт |
|
| 42 | 125.39.132-1 | Гайка колеса с левой резьбой | 16 шт |
Розница
5.50 руб.
Нет
Подписаться
|
| 42 | 125.39.132-1 | Гайка колеса с левой резьбой | 16 шт |
|
| 43 | 125.39.135 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | 32 шт |
|
| 43 | 125.39.135 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | 32 шт |
|
| 43 | 125.39.135 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | 32 шт |
|
| 43 | 125.39.135 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | 32 шт |
|
| 44 | 125.39.153 | Гайка ступицы | 4 шт |
|
| 45 | 125.39.154-1 | Гайка ступицы | 4 шт |
|
| 45 | 125.39.154-1 | Гайка ступицы | 4 шт |
|
| 45 | 125.39.154-1 | Гайка ступицы | 4 шт |
|
| 45 | 125.39.154-1 | Гайка ступицы | 4 шт |
|
| 46 | 125.37.247 | Шайба замковая | 4 шт |
|
| 46 | 125.37.247 | Шайба замковая | 4 шт |
|
| 46 | 125.37.247 | Шайба замковая | 4 шт |
|
| 46 | 125.37.247 | Шайба замковая | 4 шт |
|
| 47 | А02-26 | Установочный штифт задней балки | 8 шт |
|
| 48 | А5.11.128 | Прокладка | 4 шт |
|
| 48 | А5.11.128 | Прокладка | 4 шт |
|
| 48 | А5.11.128 | Прокладка | 4 шт |
|
| 48 | А5.11.128 | Прокладка | 4 шт |
|
| 49 | А5.11.163 | Кольцо нажимное | 4 шт |
|
| 50 | А5.11.165-4 | Кольцо упорное | 4 шт |
|
| 50 | А5.11.165-4 | Кольцо упорное | 4 шт |
|
| 50 | А5.11.165-4 | Кольцо упорное | 4 шт |
|
| 50 | А5.11.165-4 | Кольцо упорное | 4 шт |
|
| 51 | А5.11.166 | Штифт | 8 шт |
|
| 52 | А5.11.167-2 | Прокладка | 4 шт |
|
| 52 | А5.11.167-2 | Прокладка | 4 шт |
|
| 52 | А5.11.167-2 | Прокладка | 4 шт |
|
| 52 | А5.11.167-2 | Прокладка | 4 шт |
|
| 53 | А5.11.168 | Кольцо | 4 шт |
|
| 54 | А5.11.169 | Диафрагма | 4 шт |
|
| 55 | 5.11.176 | Планка стопорная | 16 шт |
|
| 55 | 5.11.176 | Планка стопорная | 16 шт |
|
| 55 | 5.11.176 | Планка стопорная | 16 шт |
|
| 55 | 5.11.176 | Планка стопорная | 16 шт |
|
| 56 | 39.127 | Штифт | 8 шт |
|
| 56 | 39.127 | Штифт | 8 шт |
|
| 56 | 39.127 | Штифт | 8 шт |
|
| 56 | 39.127 | Штифт | 8 шт |
|
| 56 | 39.127 | Штифт | 8 шт |
|
| 57 | 39.128 | Пружина | 32 шт |
|
| 58 | Подшипник 7224 ГОСТ 333-71 | Подшипник 7224 ГОСТ 333-71 | 4 шт |
|
| 58 | Подшипник 7224 ГОСТ 333-71 | Подшипник 7224 ГОСТ 333-71 | 4 шт |
|
| 58 | Подшипник 7224 ГОСТ 333-71 | Подшипник 7224 ГОСТ 333-71 | 4 шт |
|
| 58 | Подшипник 7224 ГОСТ 333-71 | Подшипник 7224 ГОСТ 333-71 | 4 шт |
|
| 59 | Подшипник 7520 ГОСТ 333-71 | Подшипник 7520 ГОСТ 333-71 | 4 шт |
|
| 59 | Подшипник 7520 ГОСТ 333-71 | Подшипник 7520 ГОСТ 333-71 | 4 шт |
|
| 59 | Подшипник 7520 ГОСТ 333-71 | Подшипник 7520 ГОСТ 333-71 | 4 шт |
|
| 59 | Подшипник 7520 ГОСТ 333-71 | Подшипник 7520 ГОСТ 333-71 | 4 шт |
|
| 60 | РЦ-14х28 | Ролик Д IV 14х28 НРТУН31-58 | 312 шт |
|
| 61 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | 32 шт |
|
| 61 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | 32 шт |
|
| 61 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | 32 шт |
|
| 61 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | 32 шт |
|
| 62 | Болт М10-6gх16.66 ГОСТ 7796-70 | Болт М10-6gх16.66 ГОСТ 7796-70 | 12 шт |
|
| 62 | Болт М10-6gх16.66 ГОСТ 7796-70 | Болт М10-6gх16.66 ГОСТ 7796-70 | 12 шт |
|
| 62 | Болт М10-6gх16.66 ГОСТ 7796-70 | Болт М10-6gх16.66 ГОСТ 7796-70 | 12 шт |
|
| 62 | Болт М10-6gх16.66 ГОСТ 7796-70 | Болт М10-6gх16.66 ГОСТ 7796-70 | 12 шт |
|
| 63 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 | 48 шт |
|
| 63 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 | 48 шт |
|
| 63 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 | 48 шт |
|
| 63 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 | 48 шт |
|
| 64 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | 24 шт |
|
| 64 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | 24 шт |
|
| 64 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | 24 шт |
|
| 64 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | Болт 3М10-6gх20.66 ГОСТ 7796-70 | 24 шт |
|
| 65 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | 32 шт |
|
| 65 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | 32 шт |
|
| 65 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | 32 шт |
|
| 65 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | Болт М20х1.5-6gх60.66.019 ГОСТ 7796-70 | 32 шт |
|
| 66 | Винт М6-6gх12.58.099 ГОСТ 1490-62 | Винт М6-6gх12.58.099 ГОСТ 1490-62 | 16 шт |
|
| 67 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | 80 шт |
|
| 67 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | 80 шт |
|
| 67 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | 80 шт |
|
| 67 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | Гайка М14х1,5-7Н.6 ГОСТ 5915-70 | 80 шт |
|
| 68 | Шайба стопорная 11-2 ГОСТ 3696-52 | Шайба стопорная 11-2 ГОСТ 3696-52 | 12 шт |
|
| 68 | Шайба стопорная 11-2 ГОСТ 3696-52 | Шайба стопорная 11-2 ГОСТ 3696-52 | 12 шт |
|
| 68 | Шайба стопорная 11-2 ГОСТ 3696-52 | Шайба стопорная 11-2 ГОСТ 3696-52 | 12 шт |
|
| 68 | Шайба стопорная 11-2 ГОСТ 3696-52 | Шайба стопорная 11-2 ГОСТ 3696-52 | 12 шт |
|
| 69 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 48 шт |
|
| 69 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 48 шт |
|
| 69 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 48 шт |
|
| 69 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 48 шт |
|
| 70 | Шайба 14Т.65Г ГОСТ 6402-70 | Шайба 14Т.65Г ГОСТ 6402-70 | 80 шт |
|
| 70 | Шайба 14Т.65Г ГОСТ 6402-70 | Шайба 14Т.65Г ГОСТ 6402-70 | 80 шт |
|
| 70 | Шайба 14Т.65Г ГОСТ 6402-70 | Шайба 14Т.65Г ГОСТ 6402-70 | 80 шт |
|
| 70 | Шайба 14Т.65Г ГОСТ 6402-70 | Шайба 14Т.65Г ГОСТ 6402-70 | 80 шт |
|
| 71 | Шайба 20Т.65Г ГОСТ 6402-70 | Шайба 20Т.65Г ГОСТ 6402-70 | 32 шт |
|
| 71 | Шайба 20Т.65Г ГОСТ 6402-70 | Шайба 20Т.65Г ГОСТ 6402-70 | 32 шт |
|
| 71 | Шайба 20Т.65Г ГОСТ 6402-70 | Шайба 20Т.65Г ГОСТ 6402-70 | 32 шт |
|
| 71 | Шайба 20Т.65Г ГОСТ 6402-70 | Шайба 20Т.65Г ГОСТ 6402-70 | 32 шт |
|
| 72 | ПЖ-1,6х260 | Проволока | 12 шт |
|
| 73 | Пробка КГ1,1/4" ГОСТ 12719-67 | Пробка КГ1,1/4" ГОСТ 12719-67 | 4 шт |
|
| 73 | Пробка КГ1,1/4" ГОСТ 12719-67 | Пробка КГ1,1/4" ГОСТ 12719-67 | 4 шт |
|
| 73 | Пробка КГ1,1/4" ГОСТ 12719-67 | Пробка КГ1,1/4" ГОСТ 12719-67 | 4 шт |
|
| 73 | Пробка КГ1,1/4" ГОСТ 12719-67 | Пробка КГ1,1/4" ГОСТ 12719-67 | 4 шт |
|
| 74 | Пробка КГ3/8" ГОСТ 12721-67 | Пробка КГ3/8" ГОСТ 12721-67 | 8 шт |
|
| 74 | Пробка КГ3/8" ГОСТ 12721-67 | Пробка КГ3/8" ГОСТ 12721-67 | 8 шт |
|
| 74 | Пробка КГ3/8" ГОСТ 12721-67 | Пробка КГ3/8" ГОСТ 12721-67 | 8 шт |
|
| 74 | Пробка КГ3/8" ГОСТ 12721-67 | Пробка КГ3/8" ГОСТ 12721-67 | 8 шт |
|
.JPG)
 (150.38.129) (150.39.129 ).JPG)
 (125.39.132-1).JPG)
