Насос-дозатор НД-80К
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 189.34.00.000-А-01 | Насос-дозатор в сборе | 1 шт |
|
|
| 189.34.00.010 | Корпус в сборе | 1 шт |
|
|
| 189.34.00.100-А | Золотник в сборе | 1 шт |
|
|
| 189.34.00.110-А | Клапан 189.34.00.112 в сборе | 1 шт |
|
|
| 189.34.00.200-Б | Блок клапанов в сборе | 1 шт |
|
|
| 189.34.00.210 | Клапан 189.34.00.218 с седлом, пружиной и шайбой в сборе | 1 шт |
|
|
| 1 | 189.34.00.021 | Ось | 1 шт |
|
| 2 | 189.34.00.104 | Золотник | 1 шт |
|
| 3 | 189.34.00.114 | Пробка | 2 шт |
|
| 4 | 189.34.00.112 | Клапан | 1 шт |
|
| 5 | 189.34.00.113 | Шайба стопорная | 2 шт |
|
| 6 | 016-020-25-2-2 | Кольцо | 4 шт |
Розница
0.40 руб.
Нет
Подписаться
|
| 7 | 189.34.00.111 | Корпус клапана | 1 шт |
|
| 8 | 189.34.00.115 | Дроссель | 1 шт |
|
| 9 | 189.34.00.107 | Шайба | 1 шт |
|
| 10 | 16-22 | Кольцо | 1 шт |
|
| 11 | 189.34.00.003 | Бандаж | 1 шт |
|
| 12 | 189.34.00.016 | Пружина | 14 шт |
|
| 13 | 11-18.256 | Шарик | 14 шт |
|
| 14 | 189.34.00.004 | Блок цилиндров | 2 шт |
|
| 15 | 189.34.00.006 | Диск кулачковый | 1 шт |
|
| 16 | 189.34.00.007-А | Палец | 1 шт |
|
| 17 | 189.34.00.022 | Пружина | 1 шт |
|
| 18 | 189.34.00.026 | Шайба | 5 шт |
|
| 19 | 189.34.00.001-А | Вал приводной | 1 шт |
|
| 20 | 189.34.00.005 | Проставка | 1 шт |
|
| 21 | 4х12 | Штифт | 2 шт |
|

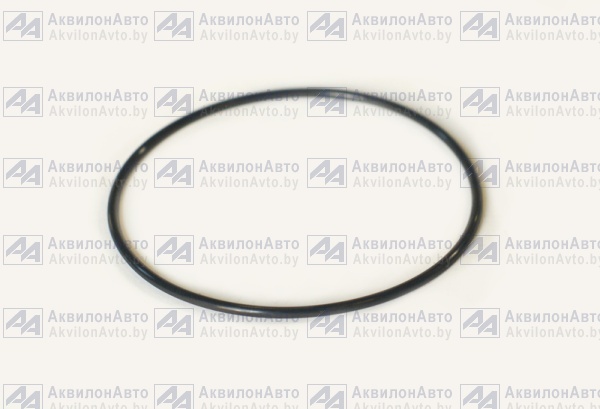

| 22 | 095-100-30-2-2 | Кольцо | 2 шт |
Розница
1.60 руб.
В наличии
В корзину
|
| 23 | 189.34.00.002 | Фланец | 1 шт |
|
| 24 | 189.34.00.012 | Прокладка | 7 шт |
|
| 25 | 1М10х1,25х75 | Болт | 3 шт |
|
| 26 | 020-025-30-2-2 | Кольцо | 1 шт |
|
| 27 | 189.34.00.013 | Шайба защитная | 1 шт |
|
| 28 | 189.34.00.011 | Болт установочный | 4 шт |
|
| 29 | 8104 | Подшипник | 1 шт |
|
| 30 | 189.34.00.008-А | Корпус | 1 шт |
|
| 31 | 189.34.00.027 | Седло | 2 шт |
|
| 32 | IV-4,0 | Шарик | 2 шт |
|
| 33 | 189.34.00.015 | Прокладка | 3 шт |
|
| 34 | 189.34.00.014-А | Пробка | 3 шт |
|

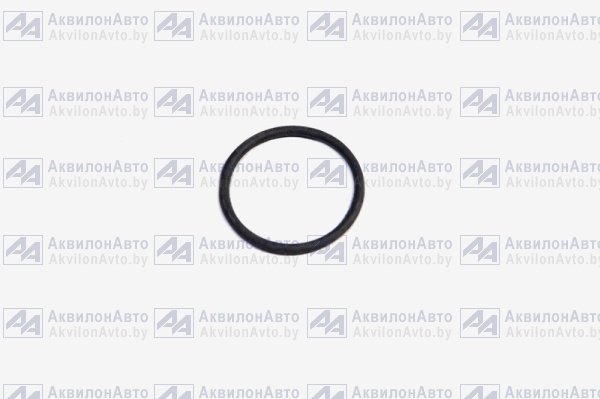

| 35 | 022-025-19-2-2 | Кольцо | 4 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 36 | 189.34.00.214 | Кольцо | 1 шт |
|
| 37 | 189.34.00.218 | Клапан | 1 шт |
|
| 38 | 189.34.00.215 | Седло | 1 шт |
|
| 39 | 189.34.00.216 | Пружина | 1 шт |
|
| 40 | 189.34.00.217 | Шайба | 1 шт |
|
| 41 | 189.34.00.201-Б | Корпус | 1 шт |
|
| 42 | ШП10 | Шайба | 4 шт |
|
| 43 | 1М10х1,25х50 | Винт | 4 шт |
|
| 44 | 017-021-25-2-2 | Кольцо | 2 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 45 | 189.34.00.211 | Пружина | 2 шт |
|
| 46 | 189.34.00.205 | Шайба регулировочная | 10 шт |
|
| 47 | Р40/75-0808059-А | Направляющая | 3 шт |
|
| 48 | IV-5,556 | Шарик | 3 шт |
|
| 49 | 189.34.00.202 | Седло | 2 шт |
|
| 50 | 012-016-25-2-2 | Кольцо | 2 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 51 | Р75-В-028-А | Прокладка | 1 шт |
|
| 52 | 77.72А.118-1 | Гнездо | 1 шт |
|
| 53 | 189.34.00.209 | Пружина | 1 шт |
|

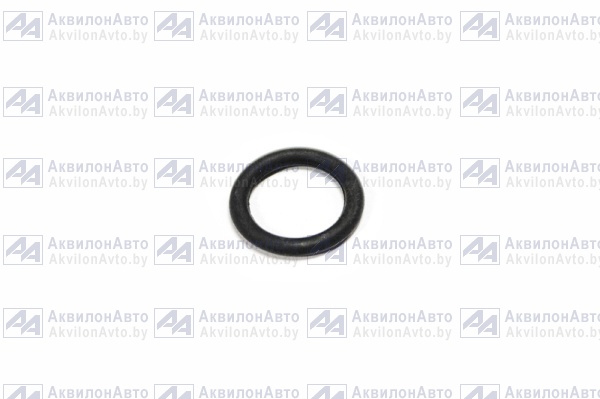

| 54 | 013-017-25-2-2 | Кольцо | 1 шт |
Розница
0.40 руб.
В наличии
В корзину
|
| 55 | 189.34.00.207 | Винт | 1 шт |
|
| 56 | 189.34.00.208 | Гайка | 1 шт |
|
| 57 | 1-0-С | Проволока L=100 мм | 1 шт |
|
| 58 | 4-12-АД1М | Пломба | 1 шт |
|
| 59 | 189.34.00.025 | Пружина | 1 шт |
|
| 60 | 189.34.00.024 | Стакан | 1 шт |
|
| 61 | 039-042-19-2-2 | Кольцо | 1 шт |
Розница
0.90 руб.
Нет
Подписаться
|
| 62 | IV-7,938 | Шарик | 1 шт |
|
| 63 | IV-6,35 | Шарик | 1 шт |
|
| 64 | 2-МК10 | Пробка | 1 шт |
|
