Радиатор водяной
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1220-1301010 | Радиатор водяной в сборе | 1 шт |
|
|
| 1 | 80V-1301337 | Планка | 2 шт |
|
| 2 | 1221-1301333 | Уплотнитель боковой | 2 шт |
|
| 3 | 3,2х25 | Шплинт | 12 шт |
|
| 4 | М8 | Гайка | 74 шт |
|
| 5 | SНР8 | Шайба | 70 шт |
|
| 6 | SНСН8 | Шайба | 12 шт |
|
| 7 | 80V-1301332 | Планка | 2 шт |
|
| 8 | М8х30 | Болт | 7 шт |
|
| 9 | 70U.13.01.126 | Стойка радиатора | 2 шт |
|
| 10 | М8х25 | Болт | 56 шт |
|
| 11 | 70U.13.01.255 | Накладка угловая | 8 шт |
|
| 12 | 100U.13.01.021 | Сердцевина радиатора | 1 шт |
|
| 13 | 70U.13.01.169 | Прокладка | 2 шт |
|
| 14 | 70U.13.01.256 | Накладка | 8 шт |
|
| 15 | SНР8 | Шайба | 64 шт |
|
| 16 | М8 | Гайка | 64 шт |
|
| 17 | 1220-1301341 | Кронштейн | 1 шт |
|
| 18 | 1221-1301346 | Уплотнитель | 1 шт |
|
| 19 | 100U.13.01.055 | Бак верхний | 1 шт |
|
| 20 | R21.01.270 | Пробка | 1 шт |
|
| 21 | 80V-1301342 | Планка | 4 шт |
|
| 22 | 50-70 | Хомут фирмы Nоrmа | 4 шт |
|

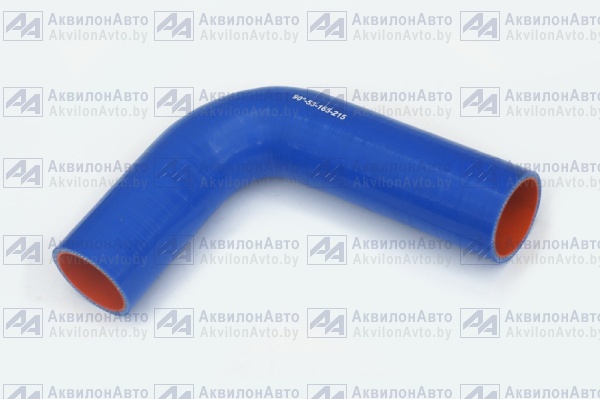

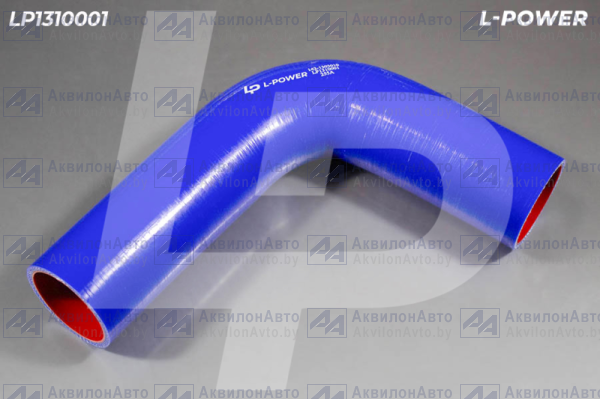

| 23 | 142-1303010 | Шланг | 1 шт |
Розница
36.00 руб.
Розница
29.50 руб.
В наличии
В наличии
В корзину
В корзину
|
| 24 | М6х16 | Винт | 1 шт |
|
| 25 | М6х40 | Болт | 1 шт |
|
| 26 | 80Р-1311011 | Пробка | 1 шт |
|
| 27 | 1221-1311001 | Кронштейн | 1 шт |
|
| 28 | 80-1311004 | Пластина | 1 шт |
Розница
9.50 руб.
Нет
Подписаться
|

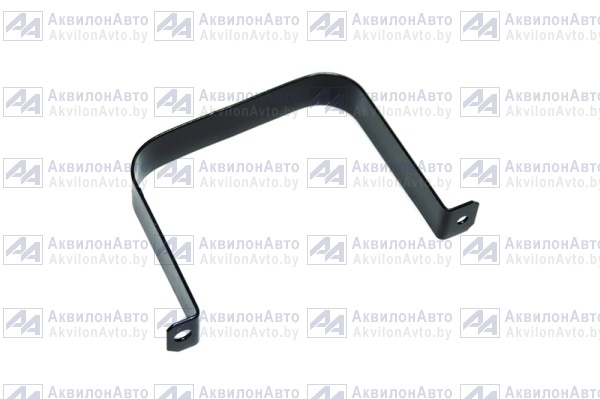

| 29 | 80-1311002 | Хомут | 1 шт |
Розница
26.00 руб.
Менее 10 шт
В корзину
|
| 30 | 80-1311003 | Втулка | 1 шт |
Розница
4.20 руб.
Нет
Подписаться
|
| 31 | 54.06.413 | Пружина | 1 шт |
|
| 32 | 80-1311006 | Тарелка | 1 шт |
Розница
6.50 руб.
Нет
Подписаться
|
| 33 | М6 | Гайка | 2 шт |
|
| 34 | 80Р-1311010 | Бачок расширительный | 1 шт |
|
| 35 | SНР6 | Шайба | 1 шт |
|
| 36 | SНСН6 | Шайба | 6 шт |
|
| 37 | 85-1302071 | Амортизатор | 2 шт |
Розница
0.60 руб.
В наличии
В корзину
|
| 38 | 1220-1302001 | Кронштейн | 1 шт |
|
| 39 | 1220-1302003 | Растяжка | 1 шт |
|
| 40 | 12-20 | Хомут Nоrmа | 2 шт |
|
| 41 | 1220-1311008 | Трубка | 1 шт |
|

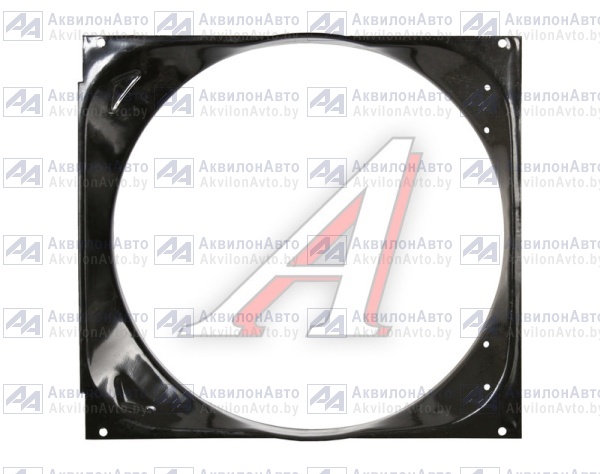

| 42 | 1220-1309080 | Кожух | 1 шт |
Розница
82.50 руб.
Менее 10 шт
В корзину
|
| 43 | 1220-1302002 | Кронштейн | 1 шт |
|
| 44 | SНСН8 | Шайба | 4 шт |
|
| 45 | 48-1104016 | Хомутик | 1 шт |
Розница
2.60 руб.
Нет
Подписаться
|
| 46 | Кr2-1305000 | Кран | 1 шт |
|
| 47 | 1220.13.01.180 | Опора правая | 1 шт |
|
| 48 | 70U.13.02.016 | Планка | 2 шт |
|
| 49 | 70U.13.02.015 | Втулка | 2 шт |
|
| 50 | 70U.13.02.018 | Амортизатор | 2 шт |
|
| 51 | SНР12 | Шайба | 4 шт |
|
| 52 | М12 | Гайка | 2 шт |
|
| 53 | 3,2х20 | Шплинт | 2 шт |
|
| 54 | SНСН12 | Шайба | 4 шт |
|
| 55 | М8х16 | Болт | 8 шт |
|

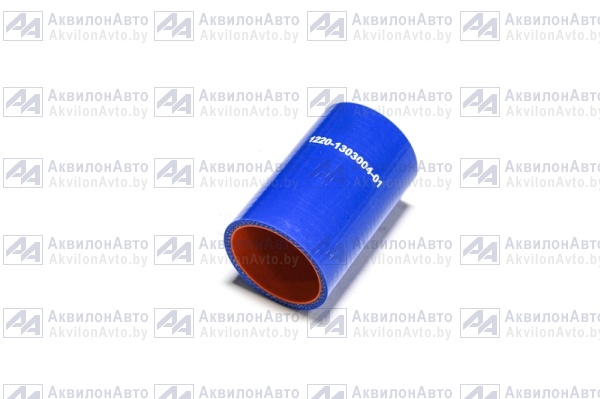

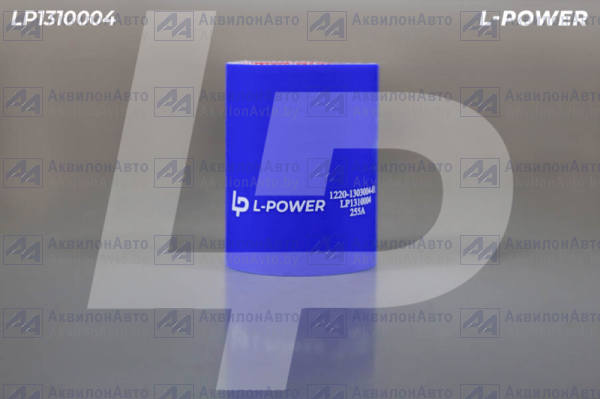

| 56 | 1220-1303004-01 | Шланг | 1 шт |
Розница
7.50 руб.
Розница
7.50 руб.
В наличии
В наличии
В корзину
В корзину
|
| 57 | 70U.13.01.075 | Бак нижний | 1 шт |
|
| 58 | 1221.13.01.190 | Опора левая | 1 шт |
|
| 59 | 1220-1301371 | Планка | 1 шт |
|
| 60 | 1220-1301008 | Уплотнитель | 1 шт |
|
| 61 | 70-1301233 | Уплотнитель | 1 шт |
|
| 62 | 1220-1301002 | Кронштейн | 1 шт |
|
