Устройство навесное

Узлы и элементы навесного устройства

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	6,3х50	Шплинт	2 шт
2	ШП20	Шайба	30 шт
3	680-2707024	Болт	12 шт	Розница 23.50 руб. Нет Подписаться
4	1522-4605009	Палец	2 шт	1522-4605009 Палец Розница 51.50 руб. Менее 10 шт В корзину
5	1522-4605015	Кронштейн	1 шт	1522-4605015 Кронштейн Розница 710.00 руб. Менее 10 шт В корзину
5	1522-4605015-01	Кронштейн	1 шт	1522-4605015-01 Кронштейн Розница 628.00 руб. Менее 10 шт В корзину
6	70-4605036	Болт	18 шт	70-4605036 Болт Розница 7.50 руб. В наличии В корзину
7	Ц90Х250.010	Цилиндр	2 шт
8	1522-4605008	Палец	2 шт	1522-4605008 Палец Розница 144.50 руб. Менее 10 шт В корзину
9	1522-4605037	Палец	2 шт	1522-4605037 Палец Розница 28.00 руб. Менее 10 шт В корзину
10	М12х25	Болт	4 шт
11	ШП12	Шайба	4 шт
12	1522-4605024	Шайба	2 шт
13	1522-4605021	Рычаг	1 шт	1522-4605021 Рычаг Розница 431.00 руб. Менее 10 шт В корзину
14	1522-4605023	Вал	1 шт	Розница 225.50 руб. Нет Подписаться
15	А61.07.001	Шплинт	6 шт	А61.07.001 Шплинт Розница 0.50 руб. В наличии В корзину
16	А04.02.020	Гайка	4 шт	А04.02.020 Гайка Розница 4.00 руб. В наличии В корзину
17	6,3х36	Шплинт	6 шт
18	50-4605027	Штифт	4 шт	50-4605027 Штифт Розница 9.00 руб. Нет Подписаться
19	54.38.619	Кольцо	4 шт	Розница 0.20 руб. Нет Подписаться
20	ШП10	Шайба	7 шт
21	М10х45 Винт	Винт	1 шт
22	1522-4605025	Эксцентрик	1 шт	Розница 344.00 руб. Нет Подписаться
23	1.3.99хр	Масленка	2 шт
24	А61.05.100-05	Чека	1 шт	Розница 5.50 руб. Нет Подписаться
25	1522-2401028	Прокладка	1 шт
26	1522-4605145	Крышка	1 шт
27	1522-4605149	Гайка	1 шт	Розница 10.50 руб. Нет Подписаться
28	BOSH 09140	Датчик позиционный	1 шт
29	ШП8	Шайба	8 шт
30	М8х25	Болт	8 шт

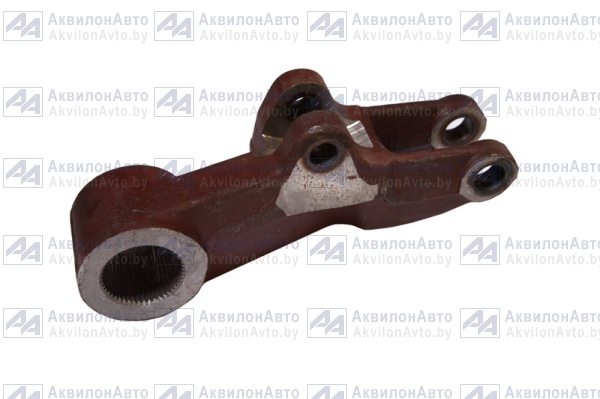

31	1522-4605021-01	Рычаг	1 шт	1522-4605021-01 Рычаг Розница 430.00 руб. Менее 10 шт В корзину
32	1522-4605036	Палец	1 шт	Розница 76.00 руб. Нет Подписаться
33	1522-4605091	Втулка	2 шт	Розница 22.50 руб. Нет Подписаться
34	1522-4605060	Раскос	2 шт	1522-4605060 Раскос Розница 613.00 руб. Нет Подписаться
35	1522-4605090	Тяга верхняя	1 шт
36	1522-4605030	Тяга нижняя	1 шт	Розница 1639.00 руб. Нет Подписаться
37	3,2х25	Шплинт	1 шт
38	1522-4605033	Палец	2 шт	Розница 40.50 руб. Нет Подписаться
39	1522-4605032	Шайба	2 шт	Розница 36.00 руб. Нет Подписаться
40	90243	Штанга	1 шт
41	1522-4605038	Проушина	2 шт	Розница 27.50 руб. Нет Подписаться
42	1522-2707062Б	Направляющая	1 шт
43	1522-2707149-01	Болт	12 шт
44	М20х1.5	Гайка	12 шт
45	1522-2707062Б-01	Направляющая	1 шт
46	1522-2707061Б	Кронштейн	1 шт
47	1220-4605507	Штифт	2 шт	Розница 7.50 руб. Нет Подписаться
48	М10х50	Болт	2 шт
49	1522-4605035	Тяга нижняя	1 шт	Розница 1793.00 руб. Нет Подписаться

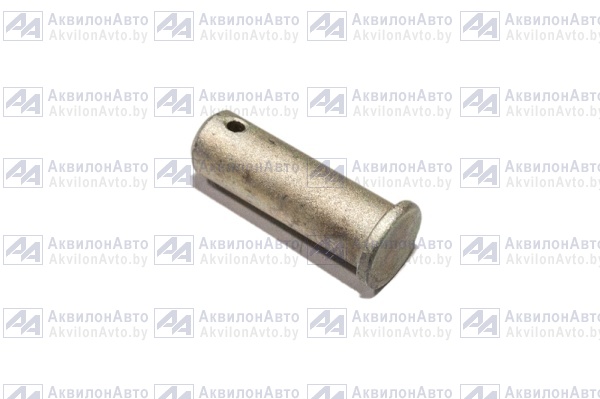

50	1522-4605121	Палец	2 шт	1522-4605121 Палец Розница 19.50 руб. В наличии В корзину
51	1522-4605034	Проушина	2 шт
52	ШП16	Шайба	8 шт
53	1522-4605039	Втулка	2 шт
54	1220-4605506	Болт	8 шт	1220-4605506 Болт Розница 7.00 руб. В наличии В корзину
55	1522-4605011	Кронштейн левый	1 шт	Розница 229.50 руб. Нет Подписаться
55	1522-4605011-01	Кронштейн правый	1 шт
56	1522-4605701	Скоба	2 шт	Розница 272.00 руб. Нет Подписаться
57	1522-4605702	Втулка	4 шт	Розница 6.00 руб. Нет Подписаться
58	BOSH 09542	Датчик силовой	2 шт
59	1522-4605006	Крышка	2 шт	Розница 6.50 руб. Нет Подписаться
60	70-3723042-01	Втулка	2 шт	70-3723042-01 Втулка Розница 0.30 руб. В наличии В корзину
61	ШЧ10	Шайба	4 шт
62	ВМ10х35	Винт	4 шт
63	1220-4605084-01	Палец	2 шт	Розница 25.50 руб. В наличии В корзину
64	1522-4605012	Кронштейн левый	1 шт	Розница 241.50 руб. Нет Подписаться
64	1522-4605012-01	Кронштейн правый	1 шт	Розница 244.50 руб. Нет Подписаться
65	1522-4605120	Стяжка	2 шт	1522-4605120 Стяжка Розница 367.00 руб. В наличии В корзину
