1703 Механизм переключения передач. Крышка
/41.gif)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|

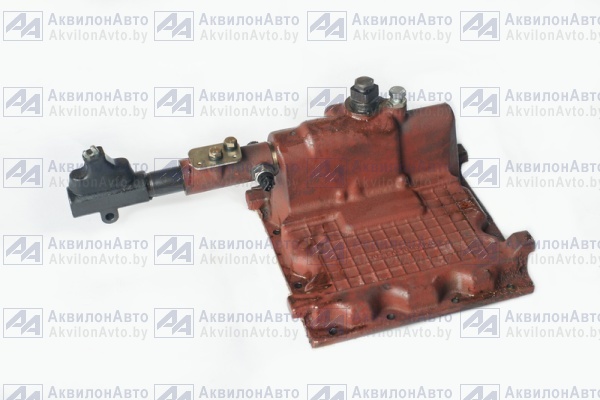

| 70-1703010-А1 | Крышка | 1 шт |
Розница
821.00 руб.
В наличии
В корзину
|
|
| 1 | 70--1703025-Б | Крышка | 1 шт |
|
| 2 | 50Л-3724050 | Чехол | 1 шт |
|
| 3 | ТУРБ37334210.004-96 | ВК 12-3 | 1 шт |
|
| 4 | 70-1703201-Б-01 | Вал | 1 шт |
Розница
111.00 руб.
В наличии
В корзину
|
| 5 | СШ611 | Шпонка 6x11 | 1 шт |
|
| 6 | 70-1703210-Б | Опора | 1 шт |
Розница
162.50 руб.
В наличии
В корзину
|
| 7 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | 1 шт |
|
| 8 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | 2 шт |
|
| 9 | 50-2403034-01 | Болт | 1 шт |
|
| 10 | ШЦК8x20 | Штифт | 1 шт |
|
| 11 | ГОСТ3111-81 | Заглушка 35-10 кп.Ц9Хр | 1 шт |
|
| 12 | 70-1703220 | Рычаг | 1 шт |
|
| 13 | 70-1702125 | Рукоятка | 1 шт |
Розница
3.30 руб.
В наличии
В корзину
|
| 14 | 70-1703203-А | Чехол | 1 шт |
Розница
1.80 руб.
В наличии
В корзину
|
| 15 | 70-1703202-А | Поводок | 1 шт |
Розница
16.50 руб.
В наличии
В корзину
|
| 16 | ШЦК8x25 | Штифт | 1 шт |
|
| 17 | ГОСТ397-79 | Шплинт 3.2x18.019 | 1 шт |
|
| 18 | ГОСТ5919-70 | Гайка М10-6Н.6.019 | 1 шт |
|
| 19 | 70-1703205 | Стопор | 1 шт |
Розница
8.00 руб.
Менее 10 шт
В корзину
|
| 20 | 80-3503048 | Кронштейн | 1 шт |
Розница
2.20 руб.
Менее 10 шт
В корзину
|
| 21 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | 2 шт |
|
| 22 | ОСТ37.001.115-75 | Шайба 8Т | 2 шт |
|

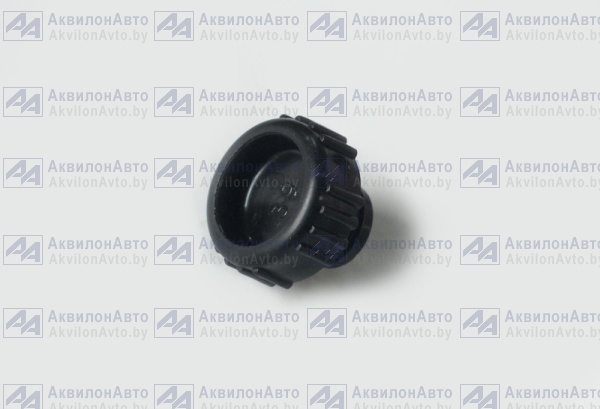

| 23 | 70-1702053 | Пробка | 1 шт |
Розница
0.50 руб.
В наличии
В корзину
|
| 24 | 70-1703204 | Болт | 1 шт |
Розница
4.40 руб.
Нет
Подписаться
|
| 25 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 | 1 шт |
|
| 26 | 50-1702148-А | Пружина фиксатора | 1 шт |
Розница
0.70 руб.
В наличии
В корзину
|
| 27 | Пробка КГ 1 1/4 | Пробка КГ 1 1/4 | 1 шт |
|
| 28 | 70-1703209 | Шарик 13,8мм | 1 шт |
|
| 29 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | 2 шт |
|
| 30 | ОСТ37.001.115-75 | Шайба 8Т | 13 шт |
|
| 31 | ГОСТ3111-81 | Заглушка 35-10 кп.Ц9Хр | 1 шт |
|
| 32 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | 10 шт |
|
| 33 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | 1 шт |
|

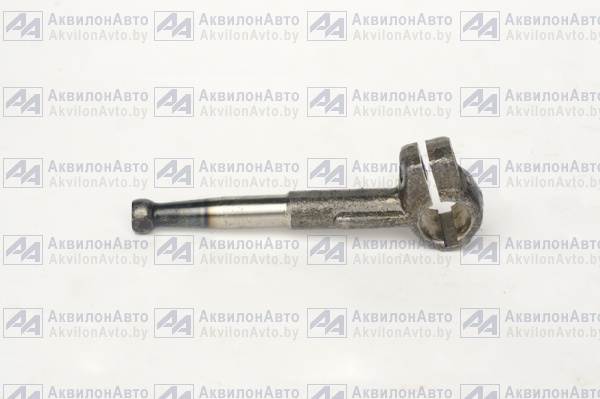

| 34 | 70-1703011 | Рычаг | 1 шт |
Розница
42.50 руб.
В наличии
В корзину
|
| 35 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | 4 шт |
|

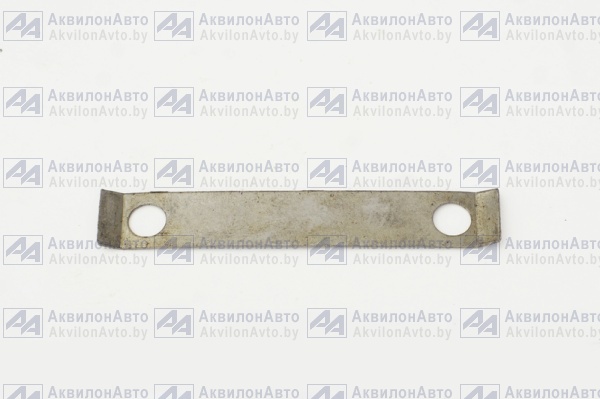

| 36 | 50-1702107-А | Пластина стопорная | 2 шт |
Розница
1.20 руб.
Нет
Подписаться
|

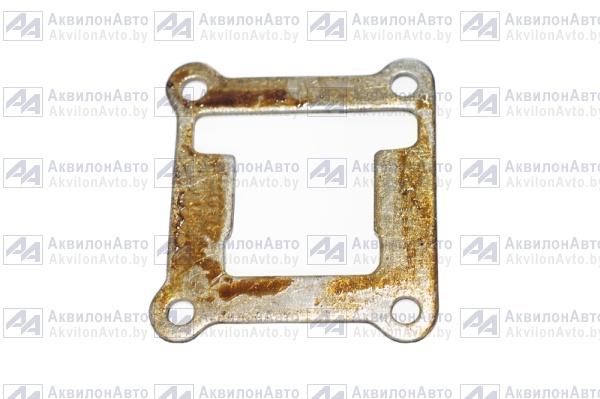

| 37 | 70-1703084 | Пластина | 1 шт |
Розница
8.50 руб.
Нет
Подписаться
|
| 38 | 70-1703057 | Пружина | 1 шт |
Розница
13.00 руб.
Менее 10 шт
В корзину
|
| 39 | 70-1703058 | Шайба | 1 шт |
Розница
1.90 руб.
Нет
Подписаться
|
| 40 | 50-1702026 | Прокладка | 1 шт |
Розница
3.20 руб.
Нет
Подписаться
|
