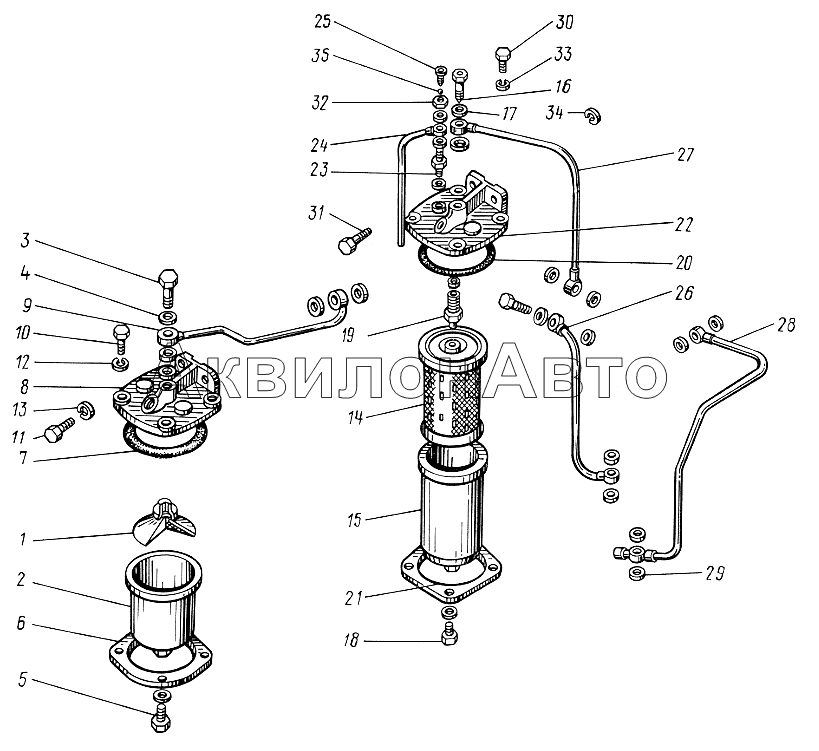

Фильтр топливный грубой очистки. Фильтр топливный тонкой очистки

Управление подачей топлива

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
	А23.10.000-01	Фильтр грубой очистки топлива ФГ-25	1 шт
	А65.01.000-03	Фильтр тонкой очистки топлива ФТ-75	1 шт
	А65.03.500	Вентиль	1 шт
1	50-1105040-Б	Отражатель	1 шт
1	А23.11.100	Отражатель	1 шт
2	50-1105030-Б	Стакан	1 шт
2	А23.12.000-05	Стакан	1 шт
3	А12.01.003-03	Болт	2 шт
4	А23.10.002	Кольцо	5 шт
4	Д18-055А	Кольцо уплотнительное	5 шт
5	М8х12.7796	Болт	1 шт
6	А65.01.003	Кольцо	1 шт
7	А65.01.002	Кольцо	1 шт
8	50-1105025-03	Корпус	1 шт
8	А23.16.000-05	Корпус	1 шт
9	Д65-1117060	Трубка	1 шт
10	М8х25.7796	Болт	4 шт
11	М10х25.7796	Болт	2 шт
12	8.65Г	Шайба	4 шт
13	10.65Г	Шайба	2 шт
14	А65.01.100	Элемент фильтрующий	1 шт
14	ФТ75-1117030	Элемент фильтрующий	1 шт
15	А65.01.300	Стакан фильтра	1 шт
15	ФТ76-1117180-01	Стакан фильтра	1 шт
16	А12.01.003-03	Болт	2 шт
17	А23.10.002	Кольцо	16 шт
17	Д18-055А	Кольцо уплотнительное	16 шт
18	М8х12.7796	Болт	1 шт
19	А65.01.001	Штуцер	1 шт
19	ФТ75-1117085	Штуцер	1 шт
20	50-1105013-02	Кольцо уплотнительное	1 шт
20	А65.01.002	Кольцо	1 шт
21	50-1105051-02	Кольцо нажимное	1 шт
21	А65.01.003	Кольцо	1 шт
22	50-1105025-07	Корпус	1 шт
22	А65.01.004-01	Корпус	1 шт
23	36-1117194	Штуцер	1 шт
24	А65.01.510	Трубка	1 шт
25	А65.01.520	Игла вентиля	1 шт
26	Д65-1117050-02	Трубка	1 шт
27	Д65-1117070-02	Трубка	1 шт
28	Д65-18-С11	Трубка перепускная в сборе	1 шт
29	Д18-055-Б	Кольцо	1 шт
30	М8х30.7796	Болт	4 шт
31	М10х30.7796	Болт	2 шт
32	М14х1,5.5915	Гайка	1 шт
33	8.65Г	Шайба	4 шт
34	10.65Г	Шайба	2 шт
35	БV5,556	Шарик	1 шт
