Унифицированный топливный насос
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 16-С13-1Б | Клапан перепускной | УТН-5ПА-1111010-А шт |
|
|
| 16-С13-1Б | Клапан перепускной | 1 шт |
|
|
| УТН-1111490-А2 | Трубка сливная | 1 шт |
|
|
| УТН-3-1111250 | Толкатель плунжера | УТН-5ПА-1111010-А шт |
|
|
| УТН-3-1111250 | Толкатель плунжера | 4 шт |
|
|
| УТН-5-1111080 | Плита крепления | 1 шт |
|
|
| УТН-5-1111150-А | Вал кулачковый | УТН-5ПА-1111010-А шт |
|
|
| УТН-5-1111160-В | Фланец установочный | 1 шт |
|
|

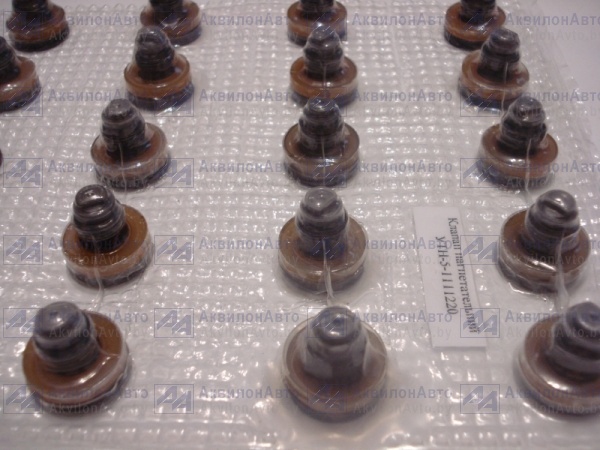

| УТН-5-1111220 | Клапан нагнетательный с разгрузочным пояском | 1 шт |
Розница
17.00 руб.
Менее 10 шт
В корзину
|
|
| УТН-5-1111220 | Клапан нагнетательный с разгрузочным пояском | 4 шт |
Розница
17.00 руб.
Розница
17.00 руб.
Менее 10 шт
Менее 10 шт
В корзину
В корзину
|
|
| УТН-5-1111350 | Рейка | 1 шт |
|
|
| УТН-5-1111350 | Рейка | УТН-5ПА-1111010-А шт |
|
|
| УТН-5-1111410-А5 | Пара плунжерная | УТН-5ПА-1111010-А шт |
|
|
| УТН-5-1111410-А5 | Пара плунжерная | 4 шт |
|
|
| УТН-5-1111410-А6 | Пара плунжерная | УТН-5ПА-1111010-А шт |
|
|
| УТН-5-1111410-А6 | Пара плунжерная | 4 шт |
|
|
| УТН-5-1111430-Б | Втулка плунжера поворотная | УТН-5ПА-1111010-А шт |
|
|
| УТН-5-1111430-Б | Втулка плунжера поворотная | 2 шт |
|
|
| УТН-5-1111430-В | Втулка плунжера поворотная | УТН-5ПА-1111010-А шт |
|
|
| УТН-5-1111430-В | Втулка плунжера поворотная | 2 шт |
|
|
| УТН-5-1111450-А | Вал кулачковый | 1 шт |
|
|
| УТН-5-1111491-Б | Угольник поворотный | 1 шт |
|
|
| УТН-5-1111492-Г | Трубка сливная | 1 шт |
|
|
| УТН-5П-1111005 | Насос топливный высокого давления | 1 шт |
|
|
| УТН-5П-1111020-А2 | Корпус насоса | 1 шт |
|
|
| УТН-5П-1111030-А2 | Корпус насоса | 1 шт |
|
|
| УТН-5П-1111080-А | Плита крепления | 1 шт |
|
|
| УТН-5П-1111160 | Фланец установочный | 1 шт |
|
|
| УТН-5П-1111470 | Крышка люка | 1 шт |
|
|
| УТН-5ПА-1100150 | Насос топливный с регулятором и топливоподкачивающим насосом | 1 шт |
|
|
| УТН-5ПА-1111010-А | Насос топливный в сборе | 1 шт |
|
|
| УТН-5ПА-1111010-А | Насос топливный в сборе | 1 шт |
|
|
| 1 | УТН-5-1111082-Б | Плита крепления | 1 шт |
|
| 2 | Болт М10Х30 | Болт М10Х30 | 2 шт |
|
| 3 | УТН-3-1111026-А2 | Пробка насоса | 4 шт |
|
| 4 | УТН-5П-1111025-А3 | Корпус насоса | 1 шт |
|
| 5 | УТН-3-1111423-Д | Винт толкателя установочный | 4 шт |
|
| 6 | Болт М6Х20 | Болт М6Х20 | 10 шт |
|
| 7 | УТН-5-1111031 | Шпилька | 3 шт |
|
| 8 | Гайка М6 | Гайка М6 | 3 шт |
|
| 9 | УТН-3-1111022-Б | Футорка | 2 шт |
|
| 10 | ОНМ-086-1 | Прокладка | 2 шт |
|
| 11 | ОНМ-019-2 | Болт | 2 шт |
|
| 11 | ОНМ-019-2 | Болт | 2 шт |
|
| 12 | Болт М6Х 18 | Болт М6Х 18 | 4 шт |
|
| 13 | Заклепка 2,5Х8 | Заклепка 2,5Х8 | 2 шт |
|
| 14 | УТН-5-1111452 | Прокладка стакана | 1 шт |
|
| 15 | Шайба 6 | Шайба 6 | 17 шт |
|
| 16 | Болт 3М6Х20 | Болт 3М6Х20 | 2 шт |
|
| 17 | Болт М6Х16 | Болт М6Х16 | 4 шт |
|
| 18 | УТН-5-1111451-И | Стакан подшипника | 1 шт |
|
| 19 | УТН-3-1110251 | Шайба упорная | 1 шт |
|
| 20 | УТН-5П-1111151-54 | Табличка | 1 шт |
|
| 21 | УТК-5П-1П1475-А2 | Крышка люка | 1 шт |
|
| 22 | УТН-5-1111476-А5 | Прокладка крышки люка | 1 шт |
|
| 23 | УТН-3-1111489 | Штифт | 4 шт |
|
| 24 | УТН-3-1111359 | Штифт цилиндрический | 2 шт |
|
| 25 | УТН-5-1111357 | Поводок рейки | 1 шт |
|
| 26 | УТН-5-1111358-А3 | Рейка | 1 шт |
|
| 27 | 16-110 | Болт поворотного угольника | 1 шт |
|
| 28 | 119-30 | Прокладка | 4 шт |
|
| 29 | Д40-1110026 | Штифт установочный | 2 шт |
|
| 30 | 119-85-А | Втулка защитная | 2 шт |
|
| 31 | 119-73-В | Колпачок защитный | 4 шт |
|
| 32 | Болт М6Х30 | Болт М6Х30 | 2 шт |
|
| 33 | УТН-3-1111477-А2 | Зажим передний | 2 шт |
|
| 34 | УТН-5-1111028-В2 | Футорка | 2 шт |
|
| 35 | УТН-3-1111478-А2 | Зажим задний | 2 шт |
|
| 36 | 16-216-1 | Корпус клапана | 1 шт |
|
| 37 | 16-262 | Шарик | 1 шт |
|
| 38 | 16-057 | Пружина клапана | 1 шт |
|
| 39 | 16-219 | Прокладка | 1 шт |
|
| 39 | 16-219 | Прокладка | 1 шт |
|
| 40 | 16-218 | Пробка клапана | 1 шт |
|
| 41 | УТН-5-1111519 | Кольцо | 4 шт |
|
| 42 | УТН-5-1111023 | Пробка | 4 шт |
|
| 43 | УТН-5П-1111029 | Втулка рейки | 2 шт |
|
| 43 | УТН-5П-1111029-А | Втулка рейки | 2 шт |
|
| 44 | УТН-5-1111490-А2 | Трубка сливная | УТН-5ПА-1111010-А шт |
|
| 45 | 119-208-А | Заглушка сливной трубки | 1 шт |
|
| 46 | УТН-3-1111481 | Болт поворотного угольника | 1 шт |
|
| 47 | УТН-5-1111432-Б2 | Венец поворотной втулки зубчатый | 1 шт |
|
| 47 | УТН-5-1111432-Б2 | Венец поворотной втулки зубчатый | 1 шт |
|
| 48 | УТН-5-1111483-А2 | Прокладка | 1 шт |
|
| 49 | УТН-3-1111024 | Заглушка | 1 шт |
|
| 50 | Болт М8Х20 | Болт М8Х20 | 2 шт |
|
| 51 | УТН-3-1111485 | Штуцер нажимной | 4 шт |
|
| 52 | 16-068-А | Пружина нагнетательного клапана | 4 шт |
|
| 53 | УТН-5-1111324 | Клапан нагнетательный с разгрузочным пояском | 1 шт |
|
| 54 | 16-212 | Прокладка | 4 шт |
|
| 55 | УТН-5-1111226 | Седло клапана | 1 шт |
|
| 56 | УТН-5-1111425 | Втулка плунжера | 1 шт |
|
| 56 | УТН-5-1111425-А | Втулка плунжера | 1 шт |
|
| 57 | УТН-5-1111422-А5 | Плунжер | 1 шт |
|
| 57 | УТН-5-1111422-А6 | Плунжер | 1 шт |
|
| 58 | УТН-5-1111433-А | Винт зубчатого венца | 1 шт |
|
| 58 | УТН-5-1111433-А | Винт зубчатого венца | 1 шт |
|
| 59 | УТН-5-1111431-Б | Втулка поворотная | 1 шт |
|
| 59 | УТН-51111431-Б | Втулка поворотная | 1 шт |
|
| 60 | УТН-5-1111473-А | Тарелка пружины верхняя | 4 шт |
|
| 61 | 16-075-Г | Пружина плунжера | 4 шт |
|
| 62 | УТН-3-1111472 | Тарелка пружины нижняя | 4 шт |
|
| 63 | УТН-3-1111265 | Болт толкателя | 1 шт |
|
| 64 | УТН-5-1111267 | Контргайка | 1 шт |
|
| 65 | УТН-3-1111262 | Корпус | 1 шт |
|
| 66 | УТН-3-1111266 | Ось ролика | 1 шт |
|
| 67 | УТН-3-1111263 | Ролик | 1 шт |
|
| 68 | УТН-5-1111264 | Втулка ролика | 1 шт |
|
| 69 | УТН-5-1111163 | Заглушка | 1 шт |
|
| 70 | УТН-5П-1111471 | Болт валика | 1 шт |
|
| 71 | 16-091 | Шайба стопорная | 1 шт |
|
| 72 | УТН-5П-1111165 | Втулка валика шлицевая | 1 шт |
|
| 73 | Болт М8Х45 | Болт М8Х45 | 4 шт |
|
| 74 | Шайба 8 | Шайба 8 | 6 шт |
|
| 75 | УТН-5-1111162-Г | Фланец установочный | 1 шт |
|
| 76 | УТН-5-1111493-А | Прокладка установочного фланца | 1 шт |
|
| 77 | Манжета 1-20Х40-1 ГОСТ 8752-70 | Манжета 1-20Х40-1 ГОСТ 8752- 70 | 1 шт |
|
| 78 | УТН-5-1111155 | Шпонка сегментная | 1 шт |
Розница
3.80 руб.
Нет
Подписаться
|
| 79 | Шарикоподшипник 46204 К ГОСТ 831-62 | Шарикоподшипник 46204 К ГОСТ 831-62 | 2 шт |
|
| 80 | УТН-5-1111153 | Шайба | 1 шт |
|
| 81 | УТН-5-1111154 | Прокладка регулировочная | 6 шт |
|
| 82 | 16-030 | Прокладка регулировочная | 3 шт |
|
| 83 | УТН-3-1111152-А | Вал кулачковый | 1 шт |
|
| 84 | 16-031 | Маслоотражатель шарикоподшипника | 2 шт |
|
