Схема электрическая принципиальная 211.37.00.000 Э3
![](/acat/data/amkodor/211nev/21.gif)
Масштаб,%: | ![]() |
![]() |
![]() |
![]() |
1% | 200% |
№ | Артикул | Наименование детали | Кол-во в узле | |
---|---|---|---|---|
0-028110-1 | Гнездо 0-028110-1 | 2 шт |
|
|
0-0281934-2 | Уплотнитель 0-0281934-2 | 2 шт |
|
|
0-0281934-2 | Уплотнитель 0-0281934-2 | 2 шт |
|
|
0-0281934-2 | Уплотнитель 0-0281934-2 | 2 шт |
|
|
0-0281934-2 | Уплотнитель 0-0281934-2 | 2 шт |
|
|
0-0282080-1 | Розетка 0-0282080-1 | 1 шт |
|
|
0-0282080-1 | Розетка 0-0282080-1 | 1 шт |
|
|
0-0282080-1 | Розетка 0-0282080-1 | 1 шт |
|
|
0-0282104-1 | Вилка 0-0282104-1 | 1 шт |
|
|
0-0282110-1 | Гнездо 0-0282110-1 | 2 шт |
|
|
0-282109-1 | Штырь 0-282109-1 | 2 шт |
|
|
0-282110-1 | Гнездо 0-282110-1 | 2 шт |
|
|
М5 | 02-0300ZW | Вентилятор крышный 02-0300ZW | 1 шт |
|
SA2 | 0974-01.02 | Переключатель | 1 шт |
|
1-967325-2 | Корпус розетки 1-967325-2 | 1 шт |
|
|
EK1 | 11.32.3740 | Свеча накаливания 11.32.3740 | 1 шт |
|
S2 | 11.3704-01 | Выключатель 11.3704-01 | 1 шт | |
EL6 | 11.3714О2 | Плафон внутреннего освещения 11.3714 О2 | 1 шт |
|
SA1 | 12.3704-05 | Выключатель | 1 шт | |
S1 | 1212.3737-02 | Выключатель | 1 шт | |
SB13 | 13.02.3037 | Выключатель 3037-02.13 | 1 шт |
|
SB9 | 18.11.3037 | Выключатель | 1 шт |
|
YA1 | 24В | Электромагнит 24В | 1 шт |
|
HL7, HL8 | 3012.3731 | Световозвращатель 3012.3731 | 2 шт |
|
SB7 | 3037-02.80 | Выключатель | 1 шт |
|
SB10 | 3037-10 | Выключатель зеленый без символа | 1 шт |
|
SB6 | 3037-10.84 | Выключатель | 1 шт |
|
HL5, HL6 | 3212.3731 | Световозвращатель боковой | 2 шт | |
XS1 | 469.59.00 | Колодка гнездовая 469.59.00 | 1 шт |
|
XP12 | 502601 | Колодка штыревая 502601 | 1 шт |
|
XS10, XS11 | 602207 | Колодка гнездовая 602207 | без покрытия шт |
|
XS22 | 602207 | Колодка гнездовая 602207 | 1 шт |
|
XS21 | 602209 | Колодка гнездовая 602209 | 1 шт |
|
XS12 | 602601 | Колодка гнездовая 602601 | 1 шт |
|
XS44-XS46 | 602601 | Колодка гнездовая 602601 | без покрытия шт |
|
XS33, XS34 | 602602 | Колодка гнездовая | без покрытия шт |
|
XS26, XS28 | 602604 | Колодка гнездовая | 1 шт |
|
XS30 | 607605 | Колодка гнездовая | 1 шт |
|
XS16, XS17 | 608608 | Колодка гнездовая | без покрытия шт |
|
XS19, XS20 | 608608 | Колодка гнездовая | без покрытия шт |
|
XS43 | 608608 | Колодка гнездовая | 1 шт |
|
XS18 | 609607 | Колодка гнездовая 609607 | 1 шт |
|
XS50 | 612610 | Колодка гнездовая | 1 шт |
|
XS2-XS5 | 617605 | Колодка | без покрытия шт |
|
SA3 | 633.3709 | Переключатель клавишный | 1 шт |
|
GB1, GB2 | 6СТ-88А | Батарея аккумуляторная | 2 шт |
|

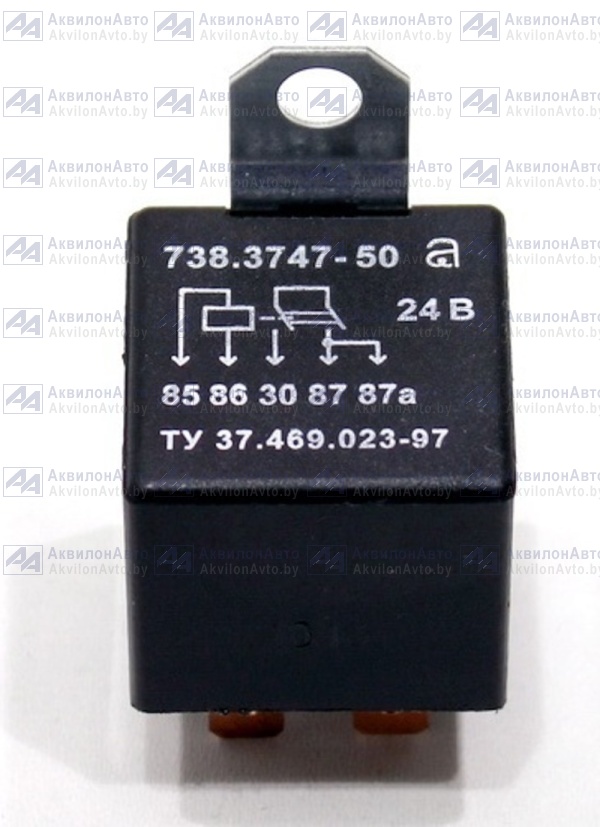

К1 | 738.3747-50 | Реле стартера 738.3747-50 | 1 шт | |
828920-1 | Уплотнитель 828920-1 | 3 шт |
|
|
EL1-EL3 | 8724.304/013 | Фара рабочая | 3 шт | |
К2-К5 | 901.3747-01 | Реле | ТУ 37.003.1418-94 шт |
|
929974-1 | Гнездо 929974-1 | 3 шт |
|
|
965783-1 | Адаптер угловой 965783-1 | 1 шт |
|
|
XS24, XS29 | AMP | Розетка трехконтактная AMP в составе: | 2 шт |
|
М1 | AZJ5333 | Стартер AZJ 5333 | 1 шт |
|
X1 | GDM3011J | Соединитель Hirshmann GDM3011J | 1 шт |
|
М2 | XEROS4000 | Отопитель XEROS 4000 | 1 шт |
|

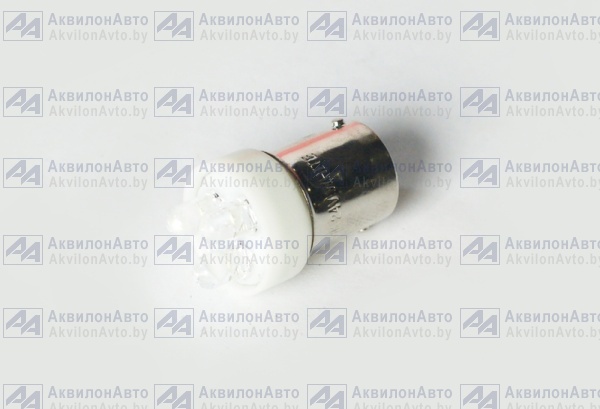

HL4 | А24-10 | Лампа | 2 шт | |
А24-21-3 | Лампа | 1 шт | ||
HL3 | А24-21-3 | Лампа | 2 шт |
|
XS13 | АМР | Вилка двуxконтактная АМР | 1 шт |
|
XS23 | АМР | Вилка двуxконтактная АМР | 1 шт |
|
XS52 | АМР | Вилка двуxконтактная АМР | 1 шт |
|
XP13 | АМР«Superseal» | Вилка двуxконтактная АМР «Superseal» в составе: | 1 шт |
|
Р1 | БИ8805-01 | Блок индикации | 1 шт |
|
8.1 | Боковой | Боковой | шт |
|
FU3, FU4 | БП-1-02 | Блок предохранителей | 2 шт |
|
FU1 | БП-11-02 | Блок предохранителей | 1 шт |
|
KV1 | БУС-2 | Блок | 1 шт |
|
КУ2 | БУС-4 | Блок | 1 шт |
|
11 | Вентилятор | Вентилятор | шт |
|
SP4, SP5 | ВК12Б-02 | Выключатель света «стоп» гидравлический | ТУ 37.003.447-76 шт |
|
SB11 | Выключатель«Bondioli» | Выключатель встроен в рукоятку «Bondioli» | 1 шт |
|
SB12 | Выключатель«Bondioli» | Выключатель встроен в рукоятку «Bondioli» | 1 шт |
|
SB14 | Выключатель«Bondioli» | Выключатель встроен в рукоятку «Bondioli» | 1 шт |
|
G1 | Г9947.3701-1 | Генератор Г9947.3701-1 | 1 шт |
|
5.1.2 | Габарит | Габарит | шт |
|
5.2.2 | Габарит | Габарит | шт |
|
6.1.2 | Габарит | Габарит | шт |
|
6.2.2 | Габарит | Габарит | шт |
|
SP1 | ДАДМ-03 | Датчик аварийного давления масла | 1 шт | |
ЭК2 | ДАТЖ-03 | Датчик | 1 шт | |
SL1 | ДГС-М-311-24-01 | Датчик гидросигнализатор | 1 шт |
|
SP2 | ДСФ-65 | Датчик | 1 шт | |
В1 | ДУТ8801 | Датчик уровня топлива | 1 шт |
|
ВК2 | ДУТЖ | Датчик | 1 шт | |
В2 | ДУТЖ-03 | Датчик | 1 шт | |
8.2 | Задний | Задний | шт |
|
9 | Звуковойсигнал | Звуковой сигнал | шт |
|
НА1 | К91-2М-24V-L | Сигнал звуковой К91-2М-24V-L | 1 шт |
|
Y1 | Клапантопливный | Клапан топливный | 1 шт |
|
4.2 | Левая | Левая | шт |
|
5.2 | Левый | Левый | шт |
|
6.2 | Левый | Левый | шт |
|
1 | Маякпроблесковый | Маяк проблесковый | шт |
|
VD1, VD2 | МД4-5 | Модуль диодный | 1 шт |
|
SQ1 | МикровыключательOMRON | Микровыключатель OMRON | 1 шт |
|
13 | Моторедукторстеклоочистителя | Моторедуктор стеклоочистителя | шт |
|
М3 | Моторедукторстеклоочистителя | Моторедуктор стеклоочистителя | 1 шт |
|
HL16 | МС-2-24-0 | Маяк сигнальный | 1 шт |
|
10 | Отопитель | Отопитель | шт |
|
НА3 | ПКИ-2 | Оповещатель звуковой | 1 шт |
|
2 | Плафонкабины | Плафон кабины | шт |
|
5.1.1 | Поворот | Поворот | шт |
|
5.2.1 | Поворот | Поворот | шт |
|
6.1.1 | Поворот | Поворот | шт |
|
6.2.1 | Поворот | Поворот | шт |
|
FU2 | ПР118Б-01 | Предохранитель | 1 шт |
|
4.1 | Правая | Правая | шт |
|
5.1 | Правый | Правый | шт |
|
6.1 | Правый | Правый | шт |
|
HL1, HL2 | ПФ130Б | Фонарь передний ПФ130 Б | 2 шт |
|
14 | Релеповоротов | Реле поворотов | шт |
|
XS27 | РНЦ10-001 | Розетка | 1 шт |
|
К8 | РС401 | Реле-прерыватель поворотов | 1 шт |
|
НА2 | СА-1 | Сигнализатор аварийный | 1 шт | |
8 | Световозвращатель | Световозвращатель | шт |
|
SP3 | Сигнализаторзасоренияфильтрагидросистемы | Сигнализатор засорения фильтра гидросистемы | 1 шт |
|
7 | Сигнализациядвижениязаднимxодомзвуковая | Сигнализация движения задним xодом звуковая | шт |
|
EL5 | СПН21-04 | Светильник СПН 21-04 | 1 шт |
|
М1 | СТ142-Р | Стартер СТ 142-Р | 1 шт |
|
ТН188В | Устройство светосигнальное ТН 188В | 2 шт |
|
|
3 | Фара | Фара рабочая | шт |
|
4 | Фара | Фара рабочая | шт |
|
6 | Фонаризадние | Фонари задние | шт |
|
5 | Фонарипередние | Фонари передние | шт |
|
М4 | Электродвигательомывателя | Электродвигатель омывателя | 1 шт |
|
12 | Электродвигательстеклоомывателя | Электродвигатель стеклоомывателя | шт |
|
