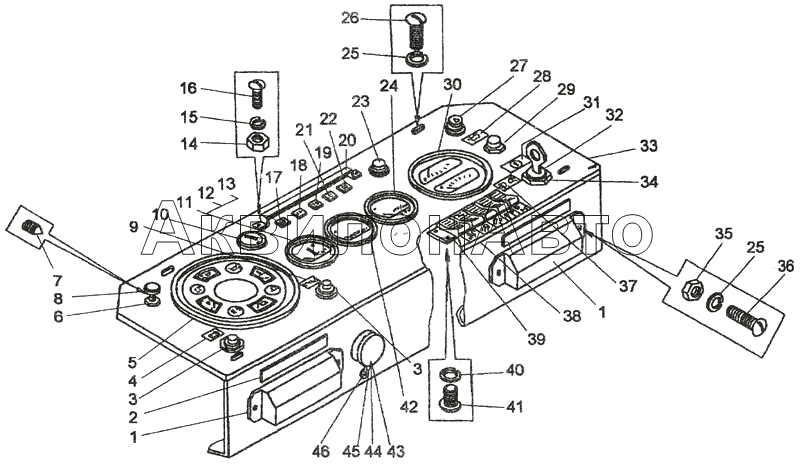

Электросистема пульта
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| ТО-18Д.11.02.100 | Электросистема пульта | шт |
|
|
| 1 | ПР112 | Блок предохранителей | 2 шт |
|
| 2 | ТО-18Д.11.02.102 | Табличка | 1 шт |
|
| 3 | 11.3704 | Выключатель | 2 шт |
|
| 4 | ТО-28.47.07.101-02 | Табличка | 1 шт |
|
| 5 | 28.3801 | Комбинация приборов ТУ37.003 670-75 | 1 шт |
|
| 6 | М10х1.5916 | Гайка | 1 шт |
|
| 7 | ВМ4х6.1476 | Винт | 1 шт |
|
| 8 | 5428.100911 | Ручка выключателя | 1 шт |
|
| 9 | ТО-28.47.07.101-04 | Табличка | 1 шт |
|
| 10 | 2102.3803 | Лампа контрольная | 1 шт |
|
| 11 | А24-2.2023.1-88 | Лампа | 8 шт |
|
| 12 | ЛВ211-329 | Патрон лампы ТУ37.003.689-75 | 8 шт |
|
| 13 | УК171 | Приемник указателя температуры ТУ37.003.615-79 | 1 шт |
|
| 14 | М4.5916 | Гайка | 4 шт |
|
| 15 | 4.6402 | Шайба | 4 шт |
|
| 16 | ВМ4х10.17473 | Винт | 2 шт |
|
| 17 | 2212.3803-05 | Лампа контрольная | 1 шт |
|
| 18 | 2212.3803-07 | Лампа контрольная | 1 шт |
|
| 19 | 2212.3803-28 | Лампа контрольная | 1 шт |
|
| 20 | ТО-18Д.11.02.101 | Козырек | 1 шт |
|
| 21 | 2212.3803-20 | Лампа контрольная | 1 шт |
|
| 22 | 2212.3803-24 | Лампа контрольная | 1 шт |
|
| 23 | 28.3710-01 | Выключатель ТУ37.003.1109-82 | 1 шт |
|
| 24 | 11.3810 | Приемник указателя давления | 1 шт |
Розница
31.00 руб.
Нет
Подписаться
|
| 25 | 6.6402 | Шайба | 4 шт |
|
| 26 | ВМ6х10.17473 | Винт | 4 шт |
|
| 27 | 32.3710 | Выключатель аварийной сигнализации ТУ37.003.1103-82 | 1 шт |
|
| 28 | ТМ-3.15.02.101 | Табличка | 1 шт |
|
| 29 | ВК322-Э | Выключатель кнопочный ТУ37.003.402-73 | 1 шт |
|
| 30 | УК168-Э | Приемник указателя давления ТУ37.003.387-78 | 1 шт |
|
| 31 | ТО-28.47.101-03 | Табличка | 1 шт |
|
| 32 | 12.3704 | Выключатель зажигания | 1 шт |
|
| 33 | ТО-18Д.11.02.110 | Панель | 1 шт |
|
| 34 | ТО-18Д.11.02.103 | Гайка | 1 шт |
|
| 35 | М6.5916 | Гайка | 6 шт |
|
| 36 | ВМ6х16.17473 | Винт | 4 шт |
|
| 37 | ТО-28.47.07.101-08 | Табличка | 1 шт |
|
| 38 | ТМ-3.15.02.102 | Табличка | 1 шт |
|
| 39 | 53.3710-02.17 | Блок клавишных выключателей ТУ37.003.120183 | 1 шт |
|
| 40 | 5.6402 | Шайба | 4 шт |
|
| 41 | ВМ5х10.17473 | Винт | 4 шт |
|
| 42 | УК170М-У-ХЛ | Приемник указателя давления ТУ37.003.703-79 | 1 шт |
|
| 43 | 47К | Розетка | 1 шт |
|
| 44 | ВМ3х25.17473 | Винт | 2 шт |
|
| 45 | 3.6402 | Шайба | 2 шт |
|
| 46 | 36-3723024-Б | Втулка | 1 шт |
|
