Редуктор
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | М10х25.7796 | Болт | 12 шт |
|
| 2 | 10.6402 | Шайба | 12 шт |
|
| 3 | ТО-18Д.02.05.012 | Крышка | 1 шт |
|
| 4 | ТО-18Д.02.05.031 | Прокладка | 1 шт |
|
| 5 | 1.2-40х60-1.8752 | Манжета | 1 шт |
|
| 6 | М12х25 | Болт | 2 шт |
|
| 7 | ТО-18.02.04.904 | Шайба | 2 шт |
|
| 8 | ТО-18.02.04.906 | Шайба стопорная | 2 шт |
|
| 9 | ТО-18Д.02.05.026 | Шестерня | 2 шт |
|
| 10 | 311.8338 | Подшипник | 2 шт |
|
| 11 | ТО-18Д.02.05.021 | Вал-шестерня | 1 шт |
Нет
Подписаться
|
| 12 | 1.2-55х80-1.8752 | Манжета | 1 шт |
|
| 13 | 040-048-46-2-2-1.9833 | Кольцо | 1 шт |
|
| 14 | ТО-18.02.О4.801 | Ось | 1 шт |
|
| 15 | ТО-18Д.02.05.061 | Шестерня | 1 шт |
|
| 16 | Д-902.10.11.002 | Кольцо распорное | 1 шт |
|
| 17 | В90.13943 | Кольцо | 1 шт |
|
| 18 | 040-048-46-2-2.9833 | Кольцо | 1 шт |
|
| 19 | ТО-18.02.04.921 | Втулка | 1 шт |
|
| 20 | 032-040-46-2-2.9833 | Кольцо | 1 шт |
|
| 21 | 8328.12308 | Подшипник | 2 шт |
|
| 22 | 207.8338 | Подшипник | 2 шт |
|

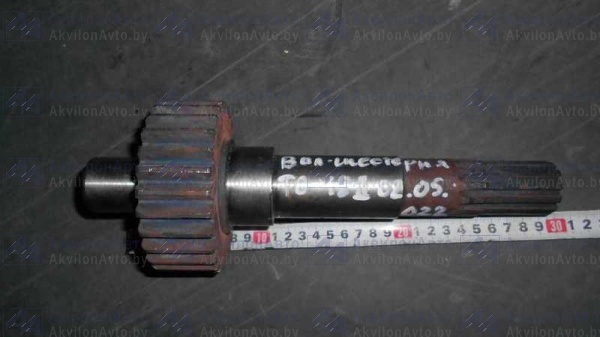

| 23 | ТО-18Д.02.05.022 | Вал-шестерня | 1 шт |
Нет
Подписаться
|
| 24 | 310.8338 | Подшипник | 1 шт |
|
| 25 | 1/8".22-060-86-76 | Пробка | 1 шт |
|
| 26 | Д-565.3110-21 | Штифт | 2 шт |
