Схема электрическая принципиальная освещения и вспомогательного оборудования Э3.2 ТО-18Б.81.000 Э3.2

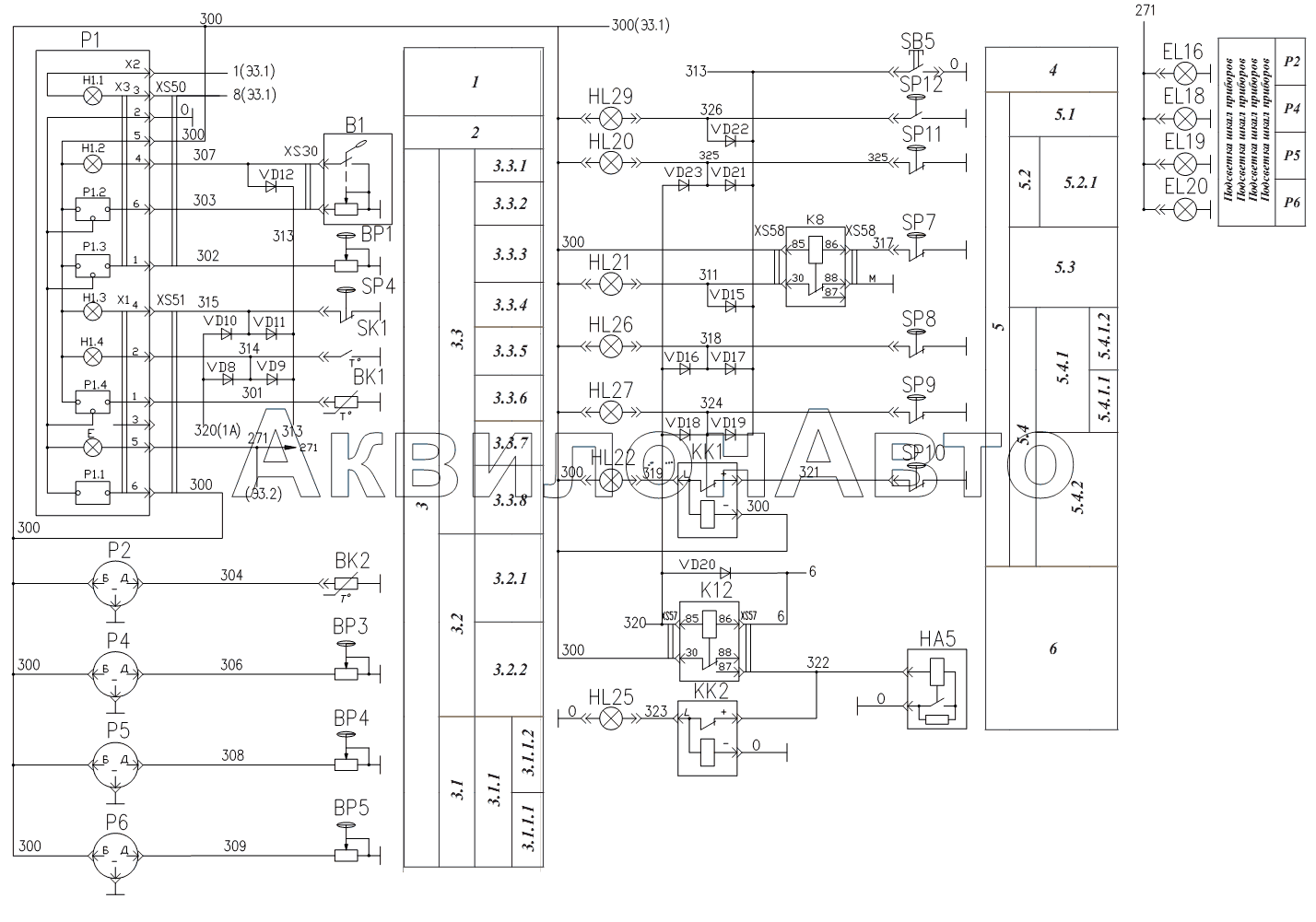

Схема электрическая принципиальная контроля и сигнализации Э3.3 ТО-18Б.81.000 Э3.3
Масштаб,%: | 1% | 200% |
№ | Артикул | Наименование детали | Кол-во в узле | |
---|---|---|---|---|
X2 | 102612 | Штырь 102612 | 1 шт |
|
HL25 | 2102.3803 | Лампа контрольная | 1 шт |
|
P1.3 | 22.3810 | Приемник указателя давления 22.3810 | 1 шт |
|
P1.1 | 22.3812 | Указатель напряжения 22.3812 | 1 шт |
|
HL22 | 2212.3803-05 | Лампа контрольная | 1 шт | |
HL29 | 2212.3803-20 | Лампа контрольная | 1 шт | |
HL21 | 2212.3803-24 | Лампа контрольная | 1 шт | |
HL20 | 2212.3803-86 | Лампа контрольная | 1 шт | |
P1.2 | 23.3806 | Приемник указателя уровня топлива 23.3806 | 1 шт | |
P1.4 | 28.3807 | Приемник указателя температуры 28.3807 | 1 шт |
|
X1 | 502606 | Колодка штыревая | 1 шт |
|
X3 | 502606 | Колодка штыревая | 1 шт |
|
XS30 | 602602 | Колодка гнездовая | 1 шт |
|
XS50, XS51 | 602606 | Колодка гнездовая | 2 шт |
|
XS57, XS58 | 607605 | Колодка гнездовая | 2 шт |
|

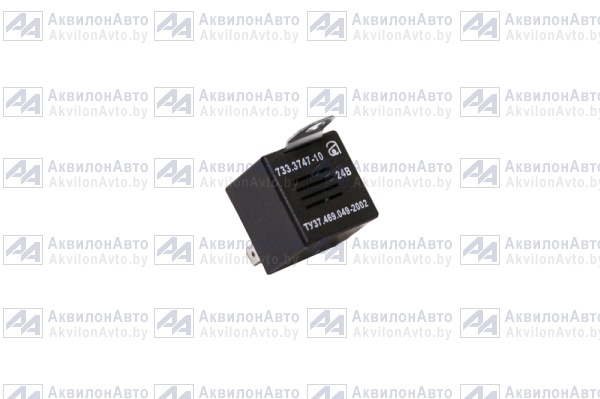

HA5 | 733.3747-10 | Реле-сигнализатор 733.3747-10 | 1 шт | |
K8, K12 | 901.3747 | Реле | 2 шт |
|
3.1.1.2 | I контур | I контур | шт |
|
5.4.1.1 | I контур | I контур | шт |
|
3.1.1.1 | II контур | II контур | шт |
|
5.4.1.2 | II контур | II контур | шт |
|
SP11 | PMHF-2.5BF-2M-B-SP | Выключатель PMHF-2.5BF-2M-B-SP | 1 шт |
|
EL19, EL20 | А24-2 | Лампа | 4 шт | |
HL27 | А24-2 | Лампа | 2 шт |
|
E | А24-2 | Лампа | 1 шт |
|
H1.2 | А24-2 | Лампа | 1 шт |
|
H1.3 | А24-2 | Лампа | 1 шт |
|
H1.4 | А24-2 | Лампа | 1 шт |
|
3.3.4 | Аварийное давление масла 0,04-0,08 МПа | Аварийное давление масла 0,04-0,08 МПа | шт |
|
5.4.1 | Аварийное падение давления 0,45-0,55 МПа | Аварийное падение давления 0,45-0,55 МПа | шт |
|
H1.1 | АКБ А24-2 | Лампа контрольная разряда АКБ А24-2 | 1 шт |
|
SB5 | ВК12-1 | Выключатель | 1 шт |
|
5.2.1 | Выход из строя насоса рулевого управления 0,35-0,5 МПа | Выход из строя насоса рулевого управления 0,35-0,5 МПа | шт |
|
3.1.1 | Давление воздухв контурах 0-1,0 МПа | Давление воздуха контурах 0-1,0 МПа | шт |
|
3.3.3 | Давление масла 0-1,0 МПа | Давление масла 0-1,0 МПа | шт |
|
3.2.2 | Давление масла в ГМП 0 - 2,0 МПа | Давление масла в ГМП 0 - 2,0 МПа | шт |
|

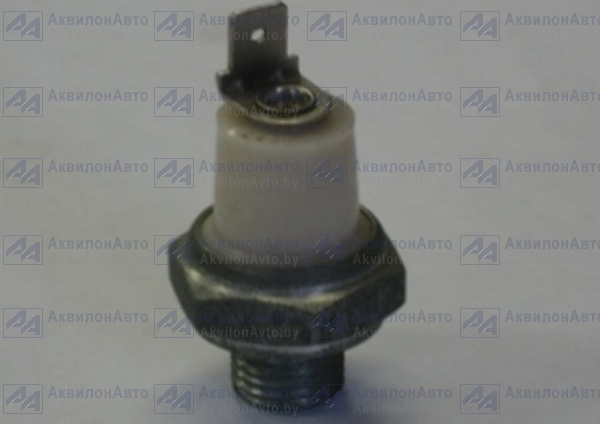

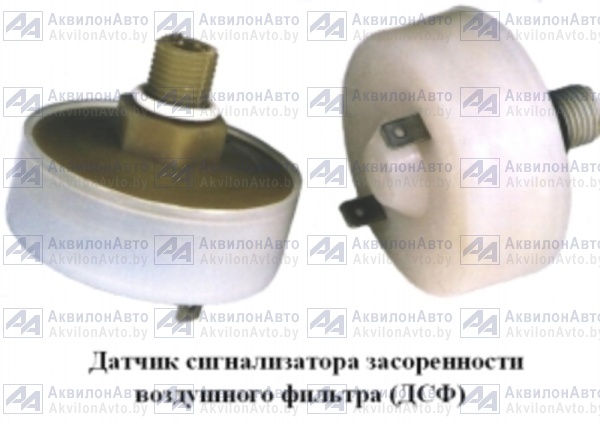

SP8-SP10 | ДАДВ | Датчик | 3 шт | |
SP7 | ДАДВ-02 | Датчик | 1 шт | |
SP4 | ДАДМ | Датчик | 1 шт | |
SK1 | ДАТЖ | Датчик | 1 шт | |
BP1, BP4, BP5 | ДД-10-02 | Датчик | 3 шт | |
BP3 | ДД-20 | Датчик | 1 шт | |
SP12 | ДСФ-65 | Датчик | 1 шт | |
Bl | ДУМП-05 | Датчик ДУМП-05 | 1 шт | |
BK1, BK2 | ДУТЖ | Датчик | 2 шт | |
5.1 | Засорение воздушного фильтра 0,065 МПа | Засорение воздушного фильтра 0,065 МПа | шт |
|
VD8-VD12, VD15-VD23 | КД226Б | Диод | 14 шт |
|
PI | КД8000-1 | Комбинация приборов | 1 шт |
|
4 | Контроль исправности ламп | Контроль исправности ламп | шт |
|
EL16, EL18, | ЛВ211-329 | Патрон лампы ТУ37.003.689-75 | 4 шт |
|
HL26 | ЛВ211-329 | Патрон лампы ТУ37.003.689-75 | 2 шт |
|
5.3 | Масляный фильтр | Масляный фильтр гидросистемы рабочего оборудования | засорен 0,25-0,3 Мпа шт |
|
3.3.1 | Минимальный остаток топлива | Минимальный остаток топлива | шт |
|
3.3.8 | Напряжение бортовой сети | Напряжение бортовой сети | шт |
|
3.3.5 | Перегрев охлаждающей жидкости 90-104 С | Перегрев охлаждающей жидкости 90-104 С | шт |
|
2 | Питание приборов | Питание приборов | шт |
|
3.3.7 | Подсветка шкал приборов | Подсветка шкал приборов | шт |
|
3 | Приборы контроля | Приборы контроля и сигнализации двигателя: | шт |
|
1 | Разряда АКБ | Разряда АКБ | шт |
|
KK1, KK2 | РС493 | Реле-прерыватель | 2 шт |
|
5 | Сигнализация | Сигнализация | шт |
|
6 | Сигнализация аварийных режимов | Сигнализация аварийных режимов | шт |
|
3.3 | Силовая установка | Силовая установка | шт |
|
5.4.2 | Стояночный тормоз | Стояночный тормоз | включен 0,45-0,55 МПа шт |
|
3.2.1 | Температура масла в ГТР 40-120 С | Температура масла в ГТР 40-120 С | шт |
|
3.3.6 | Температура охлаждающей жидкости 40-120 С | Температура охлаждающей жидкости 40-120 С | шт |
|
3.1 | Тормозная система | Тормозная система | шт |
|
5.4 | Тормозная система | Тормозная система | шт |
|
3.2 | Трансмиссия | Трансмиссия | шт |
|
5.2 | Трасмиссия | Трансмиссия | шт |
|
3.3.2 | Уровень топлива | Уровень топлива | шт |
|
P2 | ЭИ8058-5 | Прибор | 1 шт |
|
P5, P6 | ЭИ8059-13 | Прибор | 2 шт |
|
P4 | ЭИ8059-14 | Прибор | 1 шт |
|
