Схема электрическая принципиальная силовой установки Э3.1 ТО-28А.11.00.000 Э3.1
Схема электрическая принципиальная освещения и вспомогательного оборудования Э3.2 ТО-18Б.81.000 Э3.2
Масштаб,%: | 1% | 200% |
№ | Артикул | Наименование детали | Кол-во в узле | |
---|---|---|---|---|
SB1, SB2 | 11.3704-01 | Выключатель 11.3704-01 | 2 шт | |
FU1 | 11.3722 | Блок предохранителей | 1 шт |
|
ЕК1-ЕК2 | 1102.3740 | Свеча факельная штифтовая 1102.3740 | 2 шт |
|

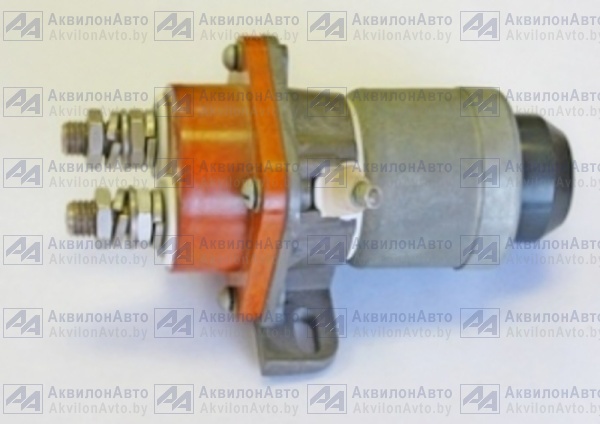

YA1 | 1102.3741 | Клапан топливный электромагнитный 1102.3741 | 1 шт |
|

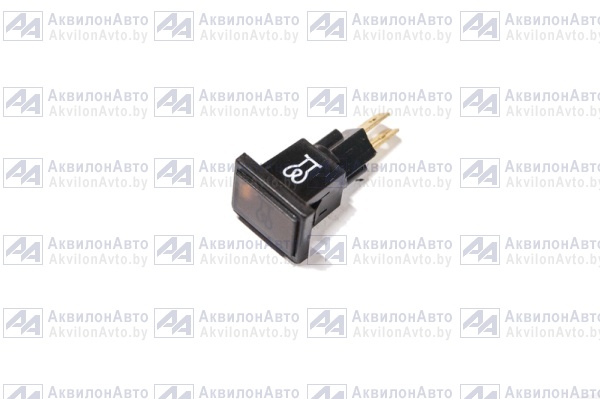

SA1 | 12.3704-05 | Выключатель | 1 шт | |
SI | 1212.3737 | Выключатель | 1 шт | |
HL1 | 2212.3803-72 | Лампа контрольная 2212.3803-72 | 1 шт | |
Ml | 3002.3708, 24В | Стартер 3002.3708, 24В | 1 шт |
|
FU5.10 | 35.3722-01 | Предохранитель 35.3722-01 | 1 шт |
|
FU4.3 | 35.3722-06 | Предохранитель 35.3722-06 | 1 шт |
|
XS4, XS5 | 469.59.00 | Колодка гнездовая 469.59.00 | 2 шт |
|
XS2, XS3 | 607605 | Колодка гнездовая | 2 шт |
|
GB1, GB2 | 6СТ-190A | Батарея аккумуляторная 6СТ-190A | 2 шт |
|
K5 | 711.3747-11 | Реле 711.3747-11 | 1 шт | |

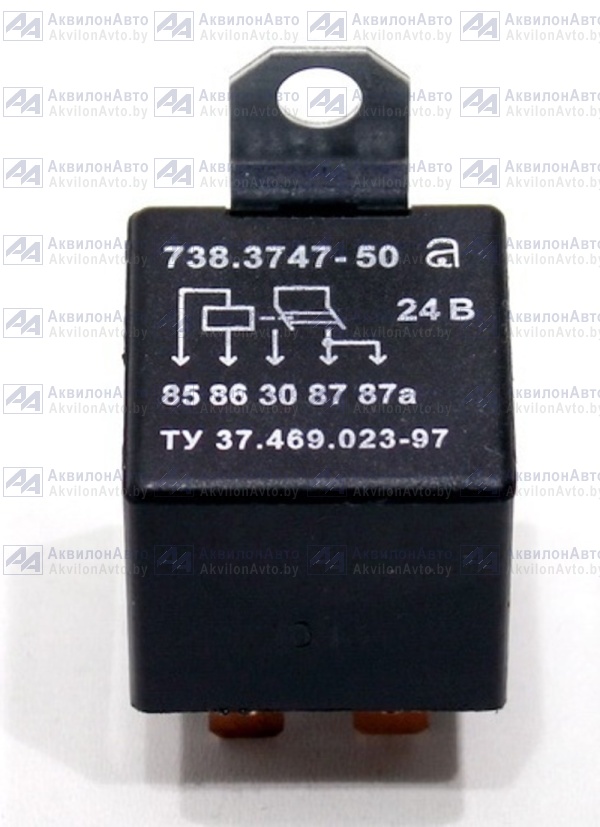

Kl, K4 | 738.3747-50 | Реле стартера 738.3747-50 | 2 шт | |
K2, K3 | 901.3747 | Реле | 2 шт |
|
1.5 | Батареи аккумуляторные GB1, GB2 | Батареи аккумуляторные GB1, GB2 | шт |
|
2.2 | Блокировка запуска при включенном приводе хода SQ1 | Блокировка запуска при включенном приводе хода SQ1 | шт |
|
SQ1 | ВК12-3 | Выключатель блокировки | 1 шт |
|
1.4 | Выключатель «массы» S1 | Выключатель «массы» S1 | шт |
|

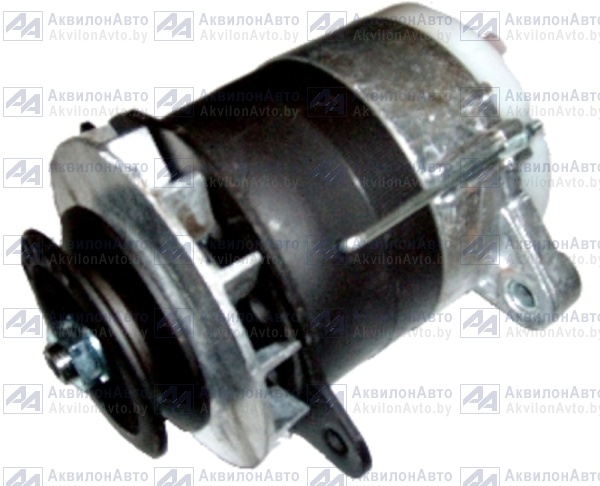

Gl | Г994.3701-1 | Генератор | 1 шт | |
1.1 | Генератор G1 | Генератор G1 | шт |
|
VD1 | КД203А | Диод | 1 шт |
|
2.3.3 | Контрольная лампа HL1 | Контрольная лампа HL1 | шт |
|
FU2 | ПР119-01 | Предохранитель | 1 шт |
|
1.2 | РелеК2 | Реле блокировки стартера К2 | шт |
|
1.3 | РелеК3 | Реле блокировки выключателя «массы» К3 | шт |
|
2.3.1 | Свечи накаливания EK1, EK2 | Свечи накаливания EK1, EK2 | шт |
|
Rl | СД ЭФУ | Сопротивление добавочное с термореле СД ЭФУ | 1 шт |
|
2 | Система запуска | Система запуска | шт |
|
1 | Система электроснабжения | Система электроснабжения | шт |
|
2.1 | Стартер M1 | Стартер M1 | шт |
|
2.3.2 | Электромагнитный клапан YA1 | Электромагнитный клапан YA1 | шт |
|
2.3 | Электрофакельное устройство | Электрофакельное устройство | шт |
|
2.3.4 | ЭФУ К5 | Реле блокировки ЭФУ К5 | шт |
|
