Установка радиатора
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|

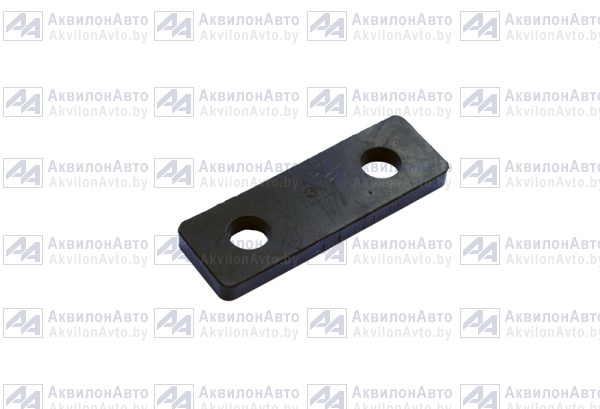

| 1 | ТО-18.02.10.021 | Пластина | 4 шт |
Розница
3.20 руб.
Нет
Подписаться
|
| 2 | ТО-18.02.10.013 | Пластина | 2 шт |
|
| 3 | М12х40.7796 | Болт | 4 шт |
|
| 4 | В04.У13003-1 | Радиатор водяной | 1 шт |
|
| 5 | ТО-18.02.10.019 | Шайба отгибная | 1 шт |
|
| 6 | ТО-18.02.10.019-01 | Стяжка | 1 шт |
|
| 7 | 8х1,4.11371 | Шайба | 2 шт |
|
| 8 | М8х35.7796 | Болт | 2 шт |
|
| 9 | 60-72,5-165-3.10362 | Рукав - деталь | 2 шт |
|
| 10 | 8.5915 | Гайка | 8 шт |
|
| 11 | ТО-18.02.10.941 | Хомут | 6 шт |
|
| 12 | ТСМ 8.26.00.006 | Шпилька | 6 шт |
|
| 13 | ТО-18.02.10.940 | Хомут | 8 шт |
|
| 14 | ТО-18.02.10.001 | Пробка | 2 шт |
|
| 15 | ТО-18.06.00.233 | Шайба | 2 шт |
|
| 16 | ТО-18.02.10.007 | Блок | 1 шт |
|
| 17 | ТО-8.08.02.009 | Шайба | 2 шт |
|
| 18 | ТО-18.02.10.006 | Болт | 1 шт |
|
| 19 | КР2-1А | Краник спускной | 1 шт |
|
| 20 | ТО-18.02.10.014 | Патрубок | 1 шт |
|
| 21 | ТО-18.02.10.010 | Патрубок | 1 шт |
|
| 22 | 12х2.11371 | Шайба | 2 шт |
|
| 23 | ТО-18.02.10.600 | Кожух вентилятора | 1 шт |
|
| 24 | 60-72.5-110-3.10362 | Рукав -деталь | 2 шт |
|
