Передача гидромеханическая 342В.03.01.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | М10x40.7796 | Болт | 2 шт |
|
| 2 | 10.6402 | Шайба | 8 шт |
|
| 3 | М10.5915 | Гайка | 2 шт |
|
| 4 | М10x35.58.22036 | Шпилька | 2 шт |
|
| 5 | НШ-32-3 | Насос правый | 1 шт |
|
| 6 | У35.615-01.523 | Прокладка | 1 шт |
Нет
Подписаться
|
| 7 | У35.615-01.519 | Крышка | 1 шт |
Нет
Подписаться
|
| 8 | У35.615-01.524 | Прокладка | 2 шт |
|
| 9 | В25.13942 | Кольцо | 1 шт |
|
| 10 | В35.13942 | Кольцо | 2 шт |
|

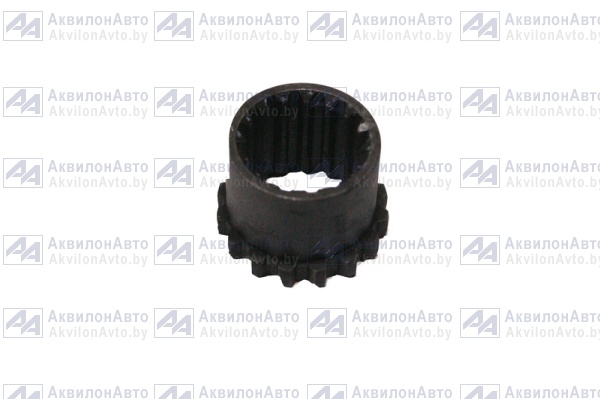

| 11 | У35.615-01.517 | Муфта | 1 шт |
Розница
50.00 руб.
Менее 10 шт
В корзину
|
| 12 | 351.38.01.519 | Крынка | 1 шт |
|
| 13 | М10x25.7796 | Болт | 4 шт |
|
| 14 | У35.615-04.030 | Трубопровод | 1 шт |
|
| 15 | 8.6402 | Шайба | 8 шт |
|
| 16 | М8х20.7796 | Болт | 4 шт |
|
| 17 | 040-045-30.9833 | Кольцо | 1 шт |
|

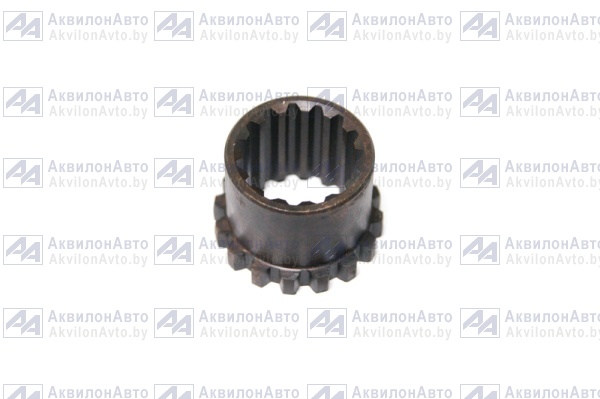

| 18 | У35.615-01.518 | Муфта | 2 шт |
Розница
52.00 руб.
Розница
51.50 руб.
Розница
57.50 руб.
Менее 10 шт
Менее 10 шт
Менее 10 шт
В корзину
В корзину
В корзину
|
| 19 | В75.13942 | Кольцо | 2 шт |
|
| 20 | 115.8338 | Подшипник | 4 шт |
|
| 21 | В115.13943 | Кольцо | 2 шт |
|
| 22 | У35.615-01.516 | Шестерня | 2 шт |
|
| 23 | У35.615-00.559 | Кольцо | 2 шт |
|

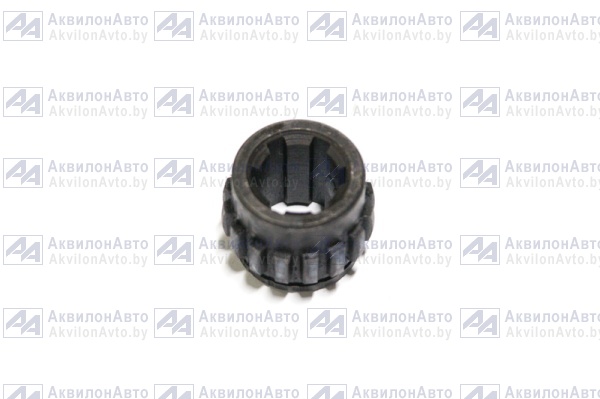

| 24 | 351.38.01.518 | Муфта | 1 шт |
|
| 25 | В55.13942 | Кольцо | 2 шт |
|
| 26 | В16.13942 | Кольцо | 1 шт |
|
| 27 | 351.38.01.523 | Прокладка | 1 шт |
|
| 28 | НШ10Г-3П | Насос | 1 шт |
|
| 29 | М8х30.7796 | Болт | 4 шт |
|
| 30 | 32x50/9-C7W2 | Зажим TORRO | 2 шт |
|
| 31 | 32x43-1,6.10362 | Рукав (L=110мм) | 1 шт |
|
| 32 | У35.615-04.009 | Штуцер | 1 шт |
|
| 33 | 033-038-30.9833 | Кольцо | 1 шт |
|
