Гидросистема гидромеханической передачи 350.07.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 350.07.00.001 | Труба | 2 шт |
|
| 2 | 32x43 | Рукав | 3 шт |
|
| 3 | ТО-18Б.77.00.020СБ | Угольник | 2 шт |
|
| 4 | ТО-28А.07.00.005 | Труба | 2 шт |
|
| 5 | 32x43 | Рукав | 1 шт |
|
| 6 | 32x43 | Рукав | 1 шт |
|
| 7 | ТО-18.06.00.025 | Скоба | 1 шт |
|
| 8 | 8.65Г.0115 | Шайба | 5 шт |
|
| 9 | М8-6Н.6.0115 | Гайка | 1 шт |
|
| 10 | ТО-18А.07.00.170СБ | Трубопровод | 2 шт |
|
| 11 | ТО-18.08.00.004 | Штуцер | 2 шт |
|
| 12 | 024-029-30-2-2 | Кольцо | 3 шт |
Розница
0.80 руб.
Нет
Подписаться
|
| 13 | УДГ1-01.01.011 | Штуцер | 1 шт |
|
| 14 | 2SNNP20x650А80А81 | Рукав | 1 шт |
|
| 15 | ТО-28А.07.05.000 | Фильтр магистральный | 1 шт |
|
| 15 | ТО-28А.07.07.000 | Фильтр магистральный | 1 шт |
|
| 16 | M10-6gx20.88.0115 | Болт | 2 шт |
|
| 17 | 10.65Г.0115 | Шайба | 4 шт |
|
| 18 | 040-045-30-2-2 | Кольцо | 1 шт |
Розница
0.90 руб.
Нет
Подписаться
|
| 19 | 451-38.02.110СБ | Переходник | 1 шт |
|
| 20 | TKUV30/8 | Кабельная стяжка | 2 шт |
|
| 21 | M8-6gx25.56.0115 | Болт | 4 шт |
|
| 22 | 2SNNP20x800А80А81 | Рукав | 1 шт |
|
| 22 | 2SNNP20x850А80А80 | Рукав | 1 шт |
|
| 23 | TORRO35-50/9-C7W2 | Зажим | 16 шт |
|
| 24 | 32x43ГОСТ10362-76 | Рукав | 1 шт |
|
| 25 | 32x43ГОСТ10362-76 | Рукав | 1 шт |
|
| 26 | ТО-28А.07.02.000СБ | Колодка | 2 шт |
|
| 28 | M10-6gx70.56.0115 | Болт | 2 шт |
|

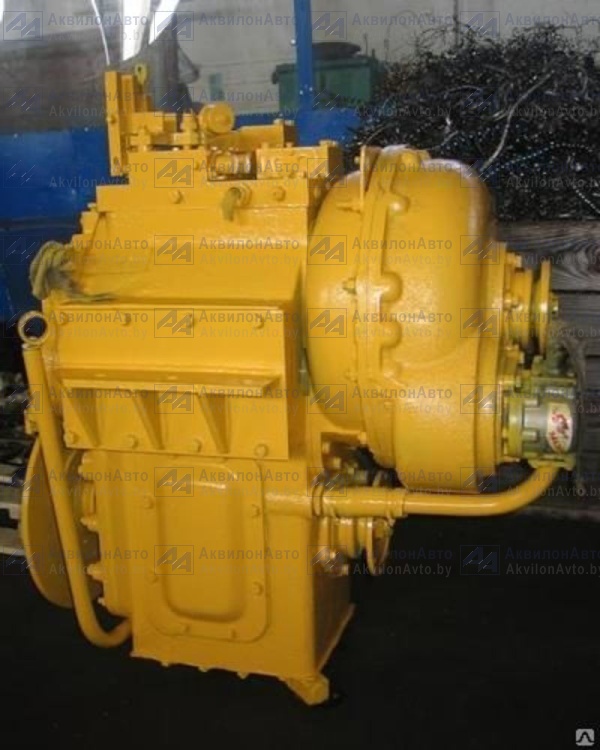

| 29 | У35.615-00.000-09 | Передача гидромеханическая унифицированная | 1 шт |
Нет
Подписаться
|
| 29 | У35.615-00.000-14 | Передача гидромеханическая унифицированная | 1 шт |
|
