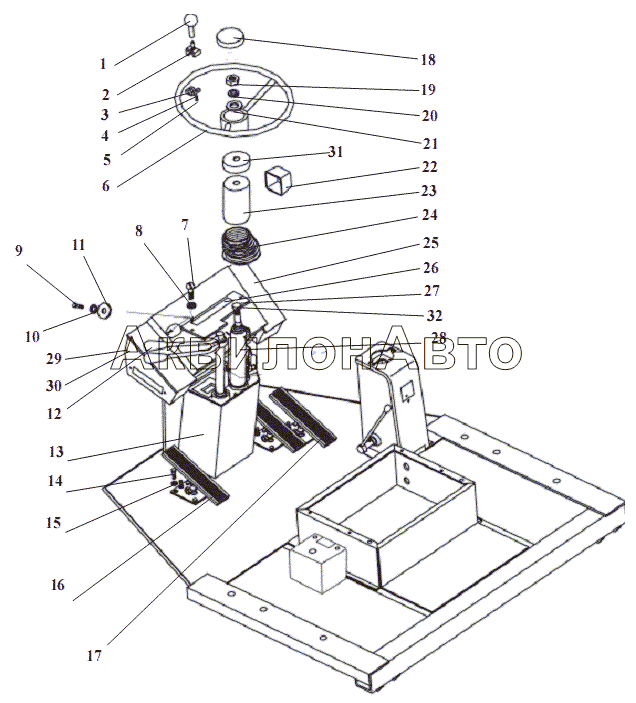

У7810.7-9.02.00.000-02 Подкабинник
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | У7810.7-5.02.00.740 | Уплотнитель | 1 шт |
|
| 2 | У7810.7-9.02.00.003-01 | Зажим | 1 шт |
|
| 3 | У7810.7-9.02.03.500-01 | Основание | 1 шт |
|
| 4 | У7810.7-5.02.00.703 | Кольцо | 1 шт |
|
| 5 | М6х16.17475 | Винт | 1 шт |
|
| 6 | 80-3402.015 | Колесо рулевое | 1 шт |
|
| 7 | М6х16.17475 | Винт | 6 шт |
|
| 8 | 6.6402 | Шайба | 6 шт |
|
| 9 | М8х25.7796 | Болт | 8 шт |
|
| 10 | 8.6402 | Шайба | 8 шт |
|
| 11 | 8.11371 | Шайба | 8 шт |
|
| 12 | У7810.7-9.02.00.800-01 | Колонка | 1 шт |
|
| 13 | У7810.7-9.02.01.550-01 | Кожух | 1 шт |
|
| 14 | М10х25.7796 | Болт | 16 шт |
|
| 15 | 10.6402 | Шайба | 18 шт |
|
| 16 | У10.78.73.000 | Педаль | 2 шт |
|
| 17 | У7810.7-9.02.00.350-01 | Педаль | 1 шт |
Розница
230.50 руб.
Нет
Подписаться
|
| 18 | 80-3401.082 | Крышка | 1 шт |
|
| 19 | М16.5915 | Гайка | 1 шт |
|
| 20 | 16.6402 | Шайба | 1 шт |
|
| 21 | с16.11371 | Шайба | 1 шт |
|
| 22 | 80-3709.024 | Чехол | 1 шт |
|
| 23 | 80-3709.023 | Кожух | 1 шт |
|
| 24 | 80-3705.012 | Уплотнитель | 1 шт |
|
| 25 | ВГ-1202Э.12.01.250 | Корпус пульта | 1 шт |
|
| 26 | ТО-28.15.16.001 | Табличка | 1 шт |
|
| 27 | У7810.7-9.02.03.100-01 | Крышка | 1 шт |
|
| 28 | У7810.7-9.02.01.750-01 | Привод гидроруля | 1 шт |
|
| 29 | 330-14.09.000 | Корпус пульта | 1 шт |
|
| 30 | 330-14.11.000 | Корпус пульта | 1 шт |
|
| 31 | У7810.7-90200011-01 | Чехол | 1 шт |
|
| 32 | 80-3401.140 | Зажим | 1 шт |
|
