Электросистема. Схема электрическая принципиальная контроля и сигнализации 527.37.00.000 Э3.3

Электросистема. Схема электрическая принципиальная системы управления гидростатической трансмиссией 527.11.00.000 Э3.4

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле

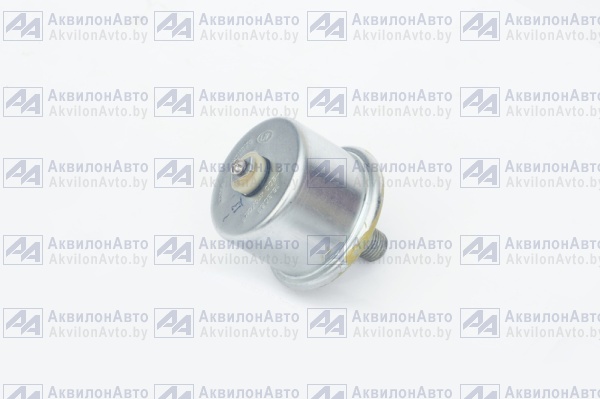

BP4	16.3829	Датчик указателя давления	1 шт	16.3829 Датчик указателя давления Розница 253.00 руб. Менее 10 шт В корзину
HG22	2212.3803-05	Лампа контрольная	1 шт	2212.3803-05 Лампа контрольная Розница 5.00 руб. Нет Подписаться
HG23	2212.3803-46	Лампы контрольные	1 шт	2212.3803-46 Лампы контрольные Розница 5.00 руб. Нет Подписаться
HG26	24.3803-122	Лампы контрольные	1 шт
HG24	24.3803-123	Лампы контрольные	1 шт
HG25	24.3803-126	Лампы контрольные	1 шт
HG20	24.3803-134	Лампы контрольные	1 шт
HG27	24.3803-137	Лампы контрольные	1 шт
XS40	602602	Колодка гнездовая	1 шт
XS41	602604	Колодка гнездовая	1 шт
5	Аварийная сигнализация	Аварийная сигнализация	шт
1.4	Аварийное давление масла	Аварийное давление масла	Р< 0,05МПа шт
3.2	Аварийное падение давления масла в гидроаккумуляторе	Аварийное падение давления масла в гидроаккумуляторе	5,5МПа шт
SB11	ВК12-1	Выключатель	1 шт
4	Гидросистема рабочего оборудования и трансмиссии	Гидросистема рабочего оборудования и трансмиссии	шт
1.2	Давление масла	Давление масла в системе смазки	шт
3.1	Давление масла в гидроаккумуляторе	Давление масла в гидроаккумуляторе	0-20,2 МПа шт
SP4	ДАДМ	Датчик	1 шт	ДАДМ Датчик Розница 4.20 руб. Нет Подписаться
SKI	ДАТЖ	Датчик	1 шт	ДАТЖ Датчик Розница 6.00 руб. Нет Подписаться

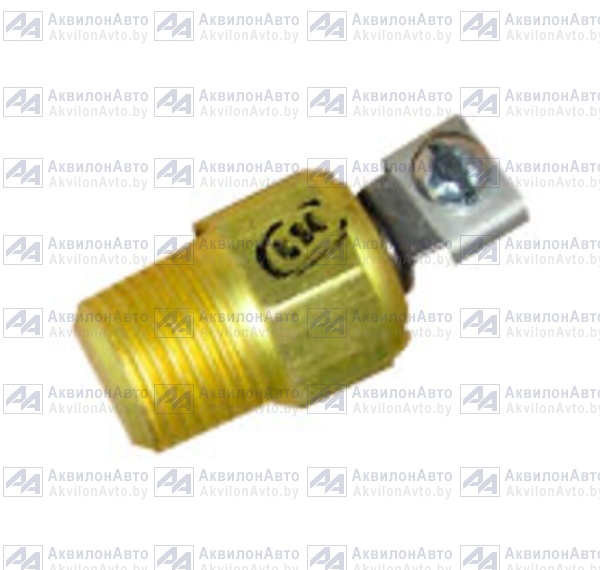

SK2	ДАТЖ-03	Датчик	1 шт	ДАТЖ-03 Датчик Розница 22.50 руб. Менее 10 шт В корзину
SP7	Датчик загрязнения маслофильтра гидросистемы	Датчик загрязнения маслофильтра гидросистемы	1 шт
SP6	Датчик загрязнения маслофильтра хода	Датчик загрязнения маслофильтра хода	1 шт
SL1	ДГС-М-301-24-О1	Датчик-сигнализатор ДГС-М-301-24-О1	1 шт	Розница 67.00 руб. Нет Подписаться
BP1	ДД-10-02	Датчик	1 шт

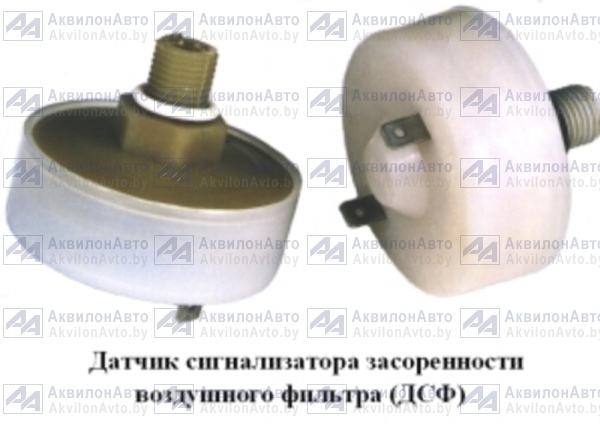

SP12	ДСФ-45	Датчик	1 шт	ДСФ-45 Датчик Розница 22.00 руб. Менее 10 шт В корзину
B1	ДУМП-05	Датчик ДУМП-05	1 шт	ДУМП-05 Датчик ДУМП-05 Розница 16.50 руб. Нет Подписаться
BK1	ДУТЖ	Датчик	1 шт	Розница 4.00 руб. Нет Подписаться
4.4	Загрязнение маслофильтра гидросистемы	Загрязнение маслофильтра гидросистемы	шт
1.7	Засорение воздушного фильтра	Засорение воздушного фильтра	шт
5.2	Звуковая	Звуковая	шт
XS42	К-200	Колодка электромонтажная К-200	2 шт
VD4	КД226Б	Диод	12 шт
2	Контроль исправности ламп	Контроль исправности ламп	шт
HG19	Лампа контрольная	Лампа контрольная минимального остатка топлива в баке красная	1 шт
HG21	Лампа контрольная аварийного давления воздуха в тормозах	Лампа контрольная аварийного давления воздуха в тормозах	1 шт
HG18	Лампа контрольная аварийного давления масла в двигателе, красная	Лампа контрольная аварийного давления масла в двигателе, красная	1 шт
HG17	Лампа контрольная перегрева охлаждающей жидкости в двигателе, красная	Лампа контрольная перегрева охлаждающей жидкости в двигателе, красная	1 шт
1.5	Минимальный остаток топлива	Минимальный остаток топлива	шт
SP10	МО 15200/40 Bar (NC)	Датчик давления	1 шт
SP8	МО 15290/55 Bar (NC)	Датчик давления	1 шт
4.3	Падение уровня масла	Падение уровня масла в гидробаке	шт
4.1	Перегрев масла	Перегрев масла гидросистемы рабочего оборудования	шт
1.3	Перегрев охлаждающей жидкости	Перегрев охлаждающей жидкости	Т= 98°- 104°С шт
XS57	Розетка AMP трехконтактная	Розетка AMP трехконтактная	в составе гнездо 929974-1: корпус розетки 1-967325-2 адаптер прямой 965786-1 уплотнитель 828920-1 шт
KK1	РЭП-1	Реле электронное РЭП-1 (KK2)	2 шт
HA4	СА-1	Сигнализатор аварийный	1 шт	СА-1 Сигнализатор аварийный Розница 315.00 руб. В наличии В корзину
5.1	Световая	Световая	шт
1	Силовая установка	Силовая установка	шт
3.3	Стояночный тормоз включен	Стояночный тормоз включен	4,0 МПа шт
1.1	Температура охлаждающей жидкости	Температура охлаждающей жидкости	шт
3	Тормозная система	Тормозная система	шт
1.6	Уровень топлива	Уровень топлива	шт

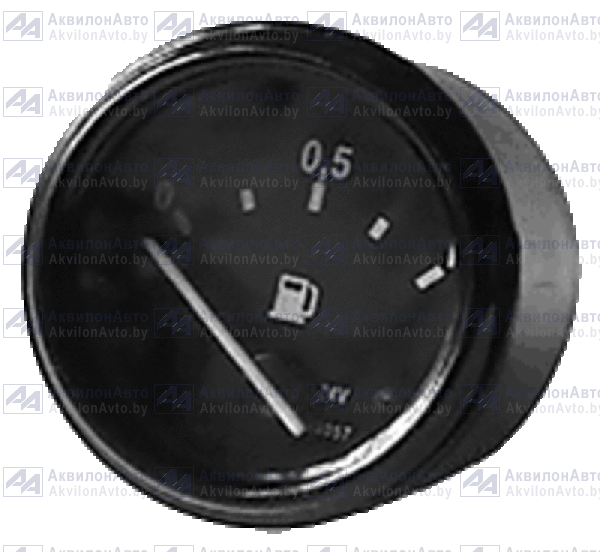

P5	ЭИ8057М	Указатель	1 шт	ЭИ8057М Указатель Розница 112.00 руб. Нет Подписаться

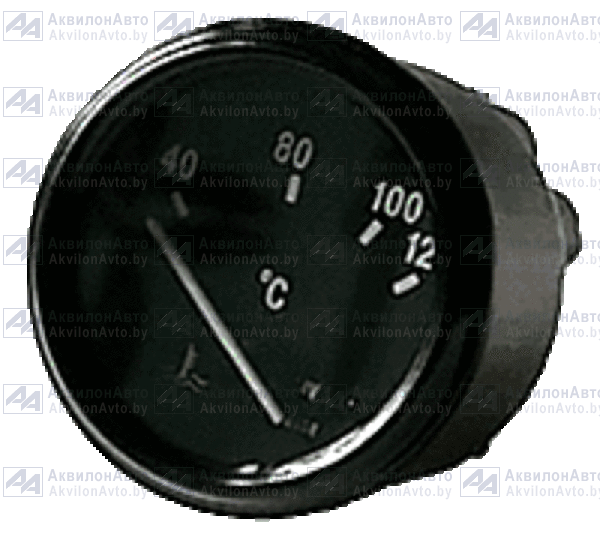

P2	ЭИ8058М	Указатель	1 шт	ЭИ8058М Указатель Розница 112.00 руб. Менее 10 шт В корзину

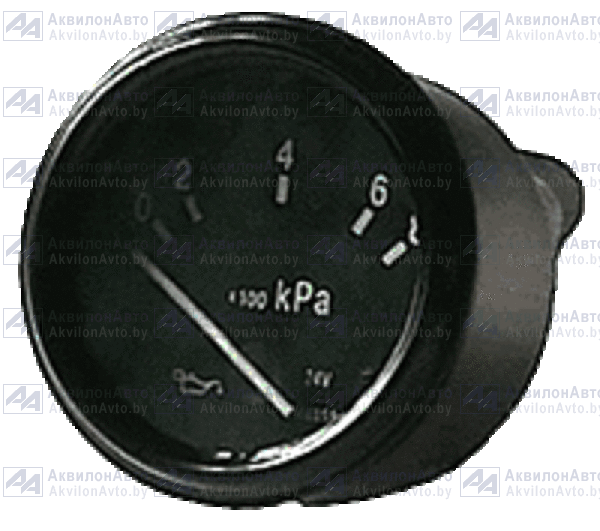

P3	ЭИ8059М	Указатель	1 шт	ЭИ8059М Указатель Розница 116.50 руб. Нет Подписаться
P4	ЭИ8059М-8	Указатель	1 шт
