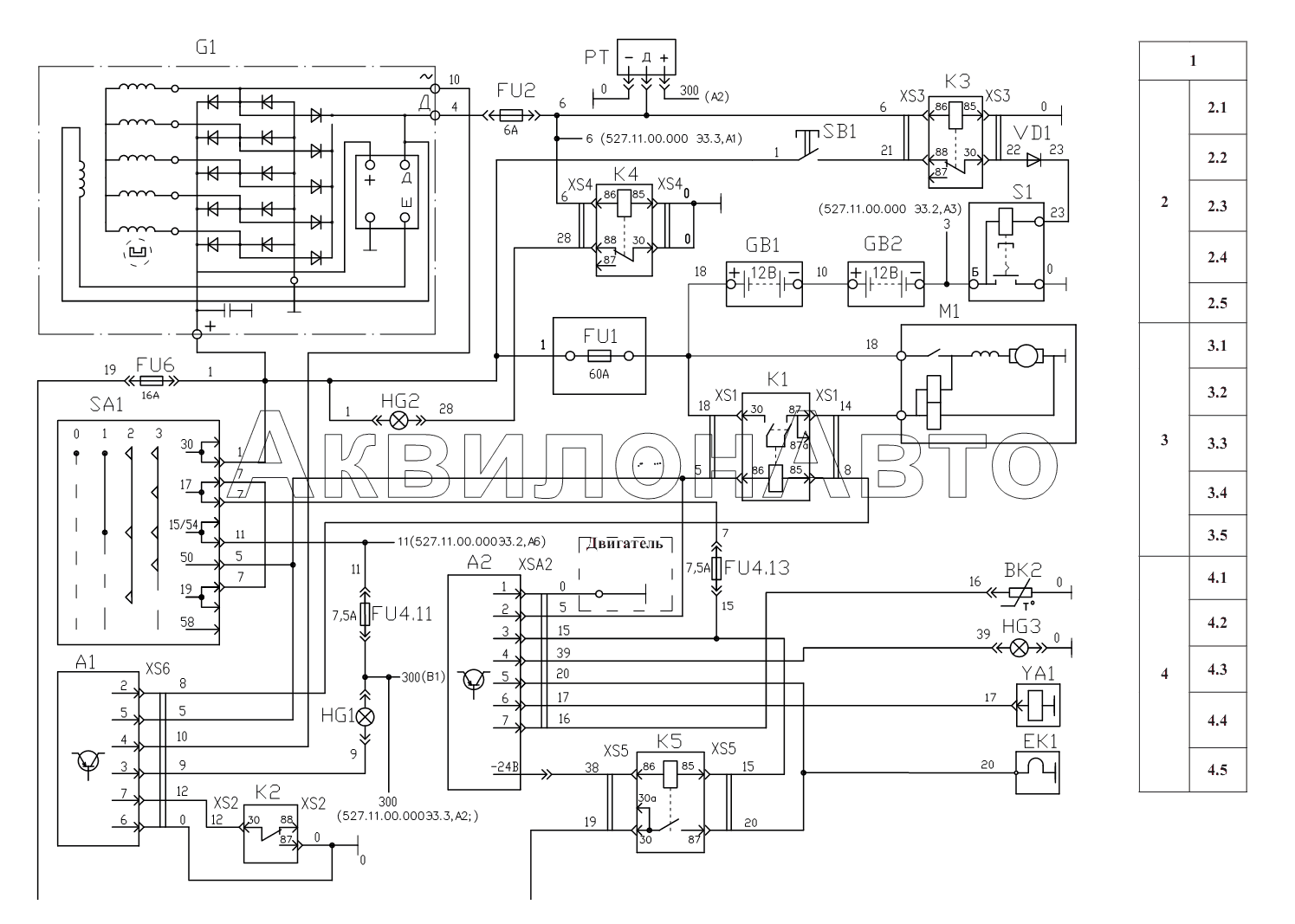

Электросистема. Схема электрическая принципиальная силовой установки 527.11.00.000 Э3.1
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| SB1 | 11.3704-01 | Выключатель 11.3704-01 | 1 шт |
Розница
12.00 руб.
Менее 10 шт
В корзину
|
| YA1 | 11.3741 | Клапан топливный электромагнитный 11.3741 | 1 шт |
|
| FU1 | 111.3722 | Блок предохранителей | 1 шт |
Розница
10.50 руб.
В наличии
В корзину
|
| EK1 | 1132.3740 | Свеча факельная штифтовая 1132.3740 | 1 шт |
|
| S1 | 1212.3737 | Выключатель | 1 шт |
Розница
183.00 руб.
Розница
106.00 руб.
В наличии
В наличии
В корзину
В корзину
|
| SA1 | 14.0322.0000 | Выключатель зажигания 14.0322.0000 | 1 шт |
|
| HG3 | 2212.3803-129 | Лампа контрольная 2212.3803-129 | 1 шт |
|
| HG1 | 2212.3803-176 | Лампа контрольная 2212.3803-176 | 1 шт |
|
| HG2 | 2212.3803-47 | Лампы контрольные | 1 шт |
Розница
3.90 руб.
Нет
Подписаться
|
| 411 | 35.3722-01 | Предохранитель 35.3722-01 | 1 шт |
|
| 413 | 35.3722-01 | Предохранитель 35.3722-01 | 1 шт |
|
| XS1 | 469.59.00 | Колодка гнездовая 469.59.00 | 2 шт |
|
| XS6 | 602 207 | Колодка гнездовая 602 207 (2) | 1 шт |
|
| XSA | 602 207 | Колодка гнездовая 602 207 (2) | 1 шт |
|
| XS2 | 607 605 | Колодка гнездовая 607 605 (XS3, XS4) | 3 шт |
|
| GB1 | 6CT-132AL3 | Батарея аккумуляторная 6CT-132AL3 (GB2) | 2 шт |
|

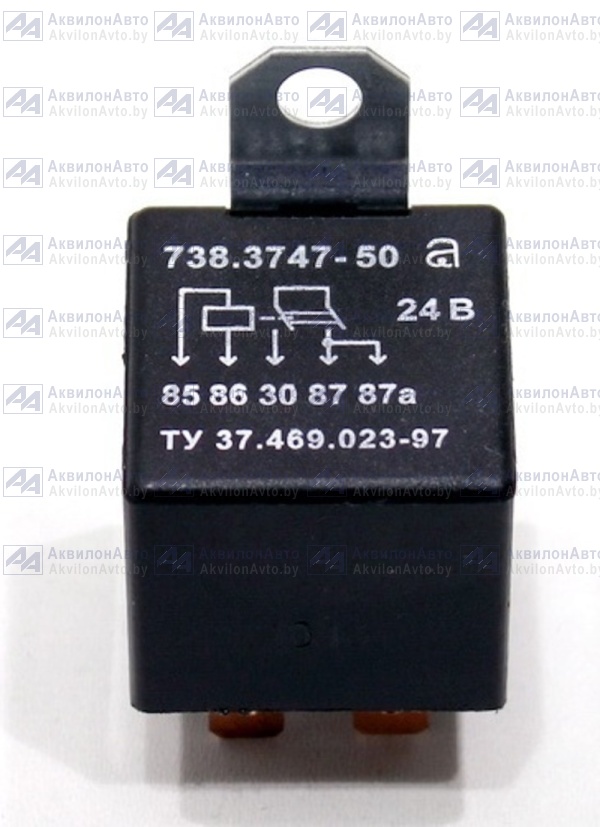

| K1 | 738.3747-50 | Реле стартера 738.3747-50 | 1 шт |
Розница
11.50 руб.
В наличии
В корзину
|
| K5 | 738.3747-50 | Реле стартера 738.3747-50 | 1 шт |
Розница
11.50 руб.
Розница
11.50 руб.
В наличии
В наличии
В корзину
В корзину
|
| K2 | 903.3747 | Реле | 3 шт |
|
| 2.4 | Аккумуляторные ботареи GB1, GB2 | Аккумуляторные батареи GB1, GB2 | шт |
|
| A1 | Блок БУС-2 | Блок БУС-2 | 1 шт |
|
| A2 | Блок БУС-4 | Блок БУС-4 | 1 шт |
|
| 3.4 | Блок управления стартером А1 | Блок управления стартером А1 | шт |
|
| 4.1 | Блок управления ЭФУ-А2 | Блок управления ЭФУ-А2 | шт |
|
| 3.3 | Выключатель «зажигания» SA1 | Выключатель «зажигания» SA1 | шт |
|
| 2.3 | Выключатель «массы» S1 | Выключатель «массы» S1 | шт |
|
| G1 | Г9985.3701-1 | Генератор Г9985.3701-1 | 1 шт |
Розница
307.50 руб.
Розница
307.50 руб.
Розница
231.50 руб.
Менее 10 шт
Менее 10 шт
Менее 10 шт
В корзину
В корзину
В корзину
|
| 2.1 | Генератор G1 | Генератор G1 | шт |
|
| BK2 | Датчик ДУТЖ | Датчик ДУТЖ | 1 шт |
|
| 4.2 | Датчик температуры двигателя | Датчик температуры двигателя | шт |
|
| VD1 | КД203АТТ3.362.141 | Диод КД203АТТ3.362.141 | 1 шт |
|
| 4.3 | Контрольная лампа HL2 | Контрольная лампа HL2 | шт |
|
| FU6 | ПР 117 | Предохранитель | 1 шт |
|
| FU2 | ПР119-01 | Предохранитель | 1 шт |
|
| 2.5 | Разряд АКБ HL2 | Разряд АКБ HL2 | шт |
|
| 2.2 | Реле блокировки КЗ | Реле блокировки выключателя «массы» КЗ | шт |
|
| 3.5 | Реле нейтрали | Реле нейтрали | шт |
|
| 3.2 | Реле стартера К1 | Реле стартера К1 | шт |
|
| 4.5 | Свеча накаливания ЕК1 | Свеча накаливания ЕК1 | шт |
|
| PT | СВН-1-24 | Счетчик времени наработки | 1 шт |
Розница
142.50 руб.
Нет
Подписаться
|
| 3 | Система пуска двигателя | Система пуска двигателя | шт |
|
| 2 | Система электроснабжения | Система электроснабжения | шт |
|
| M1 | СТ142Н | Стартер | 1 шт |
|
| 3.1 | Стартер M1 | Стартер M1 | шт |
|
| 1 | Счетчик времени | Счетчик времени наработки двигателя РТ | шт |
|
| 4.4 | Электромагнитный клапан YA1 | Электромагнитный клапан YA1 | шт |
|
| 4 | Электрофакельное устройство | Электрофакельное устройство | шт |
|
