702ЕА.02.12.000 Гидросистема
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 702ЕА.02.12.500 | Гидробак | 1 шт |
|
| 2 | 702ЕА.02.12.600-01 | Фланец | 1 шт |
|
| 3 | 702ЕА.02.12.650-01 | Фланец | 1 шт |
|
| 4 | 702ЕА.02.12.690-01 | Трубопровод | 1 шт |
|
| 5 | 702ЕА.02.12.720 | Тройник | 2 шт |
|
| 6 | 702ЕА.02.12.750 | Трубопровод | 2 шт |
|
| 7 | 702ЕА.02.12.760 | Трубопровод | 2 шт |
|
| 8 | 702ЕА.02.12.770 | Трубопровод | 2 шт |
|
| 9 | 702ЕА.02.12.780 | Трубопровод | 1 шт |
|
| 10 | 702ЕА.02.12.790 | Угольник поворотный | 1 шт |
|
| 11 | 702ЕА.02.12.501 | Пробка | 1 шт |
|
| 12 | 702ЕА.02.12.502 | Контргайка | 2 шт |
|
| 13 | 702ЕА.02.12.503 | Штуцер | 1 шт |
|
| 14 | 702ЕА.02.12.701 | Прокладка | 5 шт |
|
| 15 | 702ЕА.02.12.701-01 | Прокладка | 10 шт |
|
| 16 | 702ЕА.02.12.702 | Прокладка | 1 шт |
|
| 17 | 702ЕА.02.12.703 | Прокладка | 5 шт |
|
| 18 | 702ЕА.02.12.704 | Скоба | 2 шт |
|
| 19 | 702ЕА.02.12.706 | Прокладка | 4 шт |
|
| 20 | 702ЕА.02.12.707 | Прокладка | 1 шт |
|
| 21 | 702ЕА.02.12.708 | Скоба | 2 шт |
|
| 22 | 702ЕА.02.12.714 | Шайба | 1 шт |
|
| 23 | ТО27-1-10.00.00.032 | Гайка | 2 шт |
|
| 24 | ПГУ1-01.001 | Штуцер | 1 шт |
|
| 25 | ПГУ1-01.013 | Штуцер | 2 шт |
|
| 26 | ПГУ1-01.014 | Штуцер | 6 шт |
|
| 27 | ПГУ1-01.014-01 | Штуцер | 6 шт |
|
| 28 | ПГУ1-01.018 | Штуцер | 1 шт |
|
| 29 | ПГУ1-15.001 | Болт зажимной | 6 шт |
|
| 30 | ПГУ1-20.014 | Угольник | 2 шт |
|
| 31 | ПГУ1-21.004 | Пробка | 1 шт |
|
| 32 | ПГУ1-21.014 | Пробка | 1 шт |
|
| 33 | ПГУ1-22.001 | Гайка | 4 шт |
|
| 34 | ПДУ.08.006 | Хомут | 2 шт |
|
| 35 | ПДУ.09.002-03 | Скоба | 2 шт |
|
| 36 | ПДУ.12.001 | Скоба | 8 шт |
|
| 37 | ПДУ.12.002 | Скоба | 1 шт |
|
| 38 | ПДУ.12.002-01 | Скоба | 1 шт |
|
| 39 | ПДУ.12.102 | Скоба | 2 шт |
|
| 40 | ДЗ-133.45.00.004 | Гайка установочная | 4 шт |
|
| 41 | ДЗ-133.45.00.007 | Шайба защитная | 4 шт |
|
| 42 | ДЗ-133.45.00.035 | Угольник | 4 шт |
|
| 43 | М8-6gх25.56.0115 | Болт | 2 шт |
|
| 44 | М8-6gх30.56.0115 | Болт | 2 шт |
|
| 45 | М8-6gх35.56.0115 | Болт | 4 шт |
|
| 46 | М10-6gх50.56.0115 | Болт | 4 шт |
|
| 47 | М10-6gх55.56.0115 | Болт | 4 шт |
|
| 48 | М10-6gх60.56.0115 | Болт | 4 шт |
|
| 49 | М10-6gх75.56.0115 | Болт | 4 шт |
|
| 50 | М10-6gх105.56.0115 | Болт | 2 шт |
|
| 51 | М12-6gх25.56.0115 | Болт | 1 шт |
|
| 52 | М8-6Н.6.0115 | Гайка | 8 шт |
|
| 53 | М10-6Н.6.0115 | Гайка | 10 шт |
|
| 54 | 8.65Г.0115 | Шайба | 8 шт |
|
| 55 | 10.65Г.0115 | Шайба | 18 шт |
|
| 56 | 12.65Г.0115 | Шайба | 1 шт |
|
| 57 | С8.02.Ст3.0115 | Шайба | 2 шт |
|
| 58 | С10.02.Ст3.0115 | Шайба | 4 шт |
|
| 59 | 22 М3 | Прокладка | 1 шт |
|
| 60 | 27 М3 | Прокладка | 12 шт |
|
| 61 | G 1/4 | Прокладка | 1 шт |
|
| 62 | G 1/2 | Прокладка | 14 шт |
|
| 63 | G 3/4 | Прокладка | 1 шт |
|

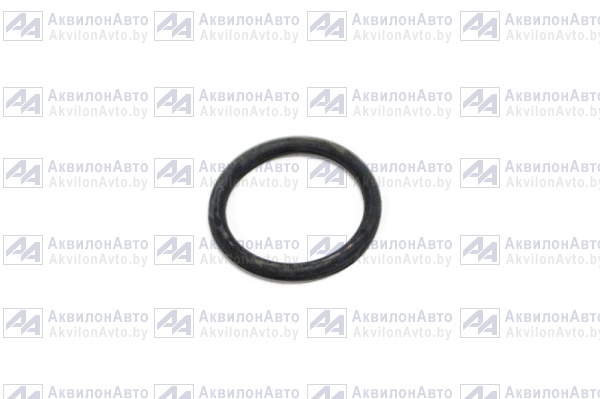

| 64 | 020-024-25-2-2 | Кольцо | 6 шт |
Розница
0.50 руб.
В наличии
В корзину
|
| 65 | 020-028-25-2-2 | Кольцо | 4 шт |
|

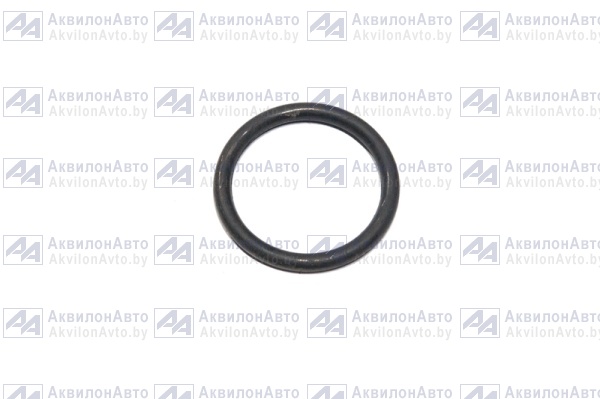

| 66 | 032-040-46-2-2 | Кольцо | 1 шт |
Розница
0.70 руб.
В наличии
В корзину
|
| 67 | 038-046-46-2-2 | Кольцо | 1 шт |
Розница
1.30 руб.
Нет
Подписаться
|
| 68 | 20-32 | Хомут "NORMA" | 1 шт |
|
| 69 | 50-70 | Хомут "NORMA" | 4 шт |
|
| 70 | 90-110 | Хомут "NORMA" | 2 шт |
|
| 71 | 130-150 | Хомут "NORMA" | 4 шт |
|
| 72 | 14/3,6 36-15 | Стяжка кабельная | 2 шт |
|
| 73 | 16х26,5-1,6.10362 | Рукав | 1 шт |
|
| 74 | 48х62.0-1,6.10362 | Рукав | 2 шт |
|
| 75 | ЦГ-80.56х900.11 | Гидроцилиндр | 1 шт |
|
| 76 | ЦГ-110.56х225.41 | Гидроцилиндр | 2 шт |
|
| 77 | ПГУ1-21.001 | Пробка | 2 шт |
|
| 78 | ЦГ-110.56х280.11 | Гидроцилиндр | 2 шт |
|
| 79 | ЦГ-110.56х900.11 | Гидроцилиндр | 1 шт |
|
| 80 | ЦГ-110.63х900.11 | Гидроцилиндр | 1 шт |
|
| 81 | 2SN NP13x650 A60 A61 | Рукав | 2 шт |
|
| 82 | 2SN NP13x1050 A60 A61 | Рукав | 3 шт |
|
| 83 | 2SN NP13x1200 A60 A61 | Рукав | 1 шт |
|
| 84 | 2SN NP13x1850 A60 A61 | Рукав | 2 шт |
|
| 85 | 2SN NP13x2100 A60 A61 | Рукав | 2 шт |
|
| 86 | 2SN NP13x2450 A60 A61 | Рукав | 2 шт |
|
| 87 | 2SN NP13x3100 A60 A61 | Рукав | 2 шт |
|
| 88 | 2SN NP13x3400 A60 A61 | Рукав | 2 шт |
|
| 89 | 2SN NP13x1450 A60 A61 | Рукав | 1 шт |
|
| 90 | 2SN NP13x2000 A60 A61 | Рукав | 1 шт |
|
| 91 | Dy 40 | Кран шаровый | 1 шт |
|
| 92 | HC-D4/6 | Гидрораспределитель | 1 шт |
|
